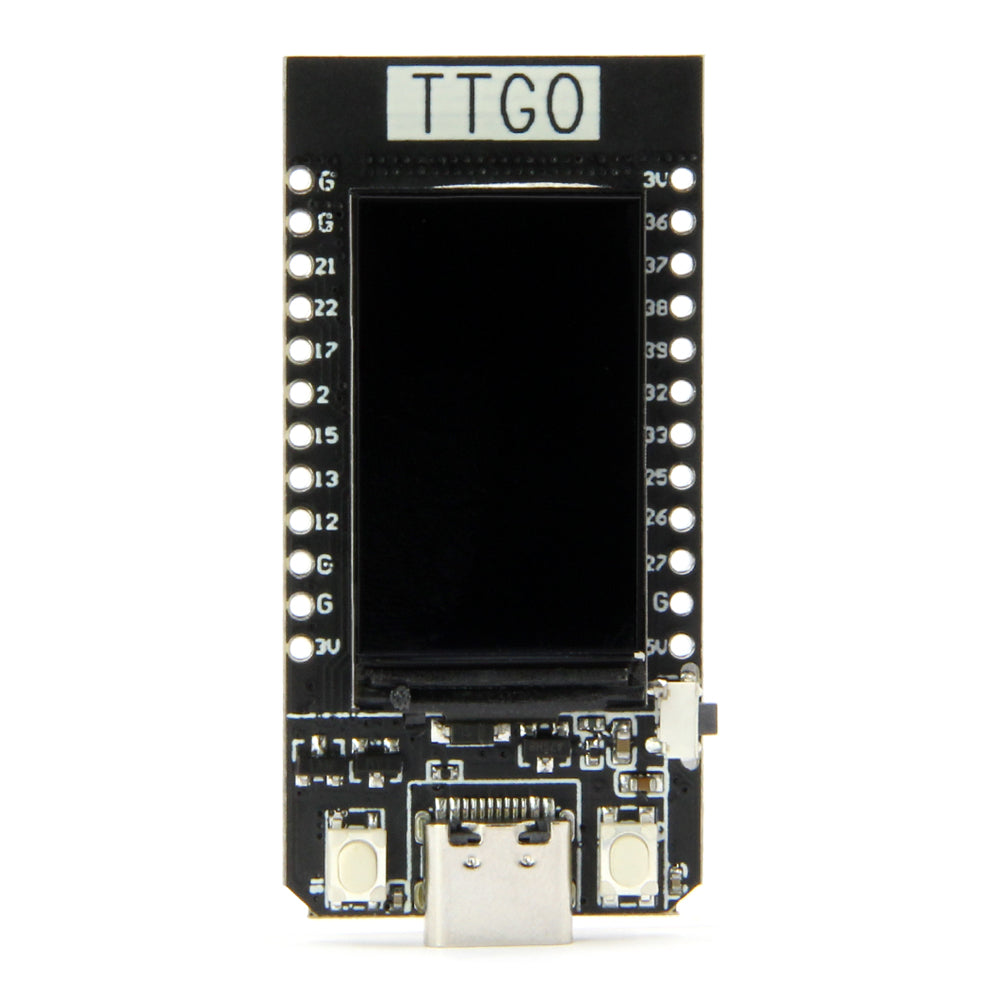

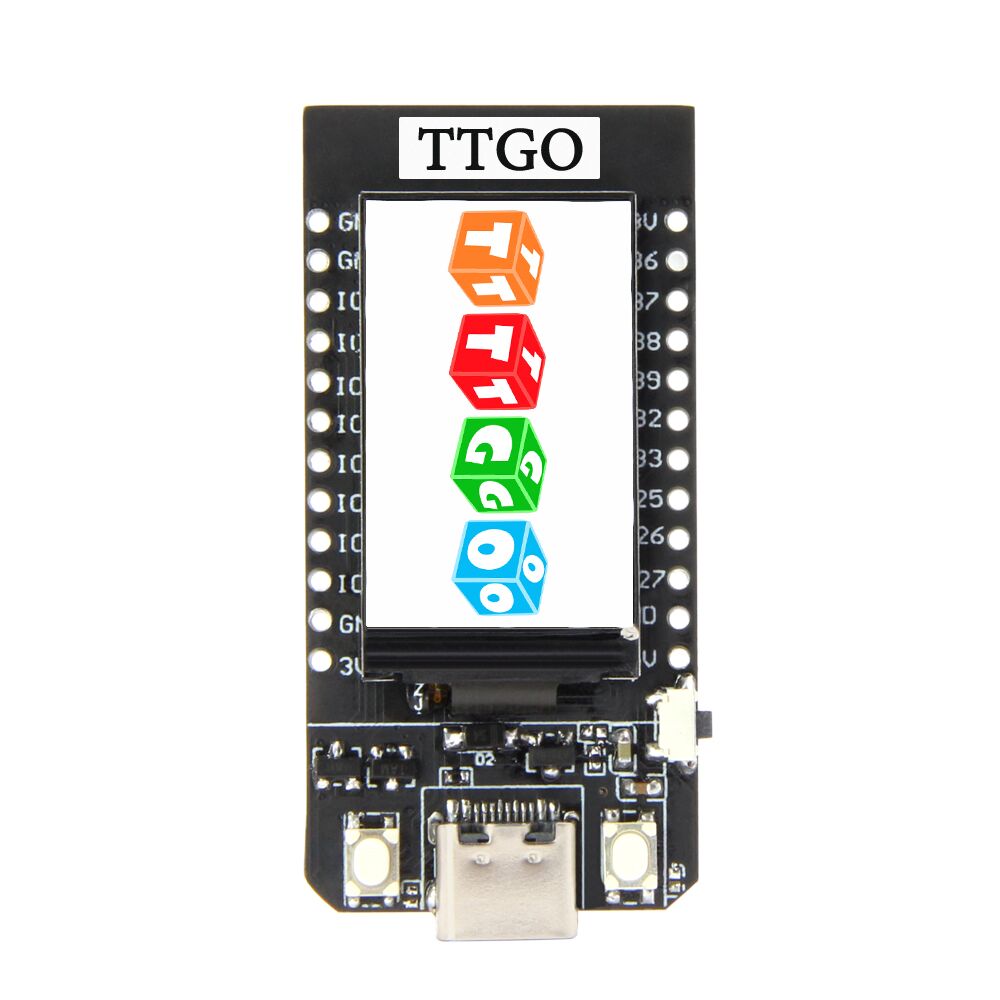

TTGO T-Display ESP32 WiFi And Module Development Board For Arduin0 1.14 Inch LCD ESP32 Control Board Custom



Product DEschrijving

Hardware Specificaties
Chipset	ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
FLASH	QSPI flash 4MB
SRAM	520 kB SRAM
Knop	Reset
USB naar TTL	CP2104
Modulaire interface	UART.SPI.SDIO.I2C.LED PWM.TV PWM.I2S.IRGPIO.ADC. condensator touch sensor.DACLNA pre-versterker
Display	IPS ST7789V 1.14 Inch
Werkspanning	2.7V-4.2V
Werkende stroom	Over 67MA
Slaap stroom	Over 350uA
Werken temperatuurbereik	-40 ° ~ + 85 °
Size & Gewicht	51.52*25.04*8.54mm(7.81g)
Voeding Specificaties
Voeding	USB 5V/1A
Laadstroom	500mA
Batterij	3.7V lithium batterij
JST Connector	2Pin 1.25mm
USB	Type-C
Wi-Fi
Standaard	FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC(esp32 chip)
Protocol	802.11 b/g/n(802.11n, snelheid up to150Mbps)A-MPDU en A-MSDU polymerisatie, ondersteuning 0.4μS Bescherming interval
Frequentiebereik	2.4GHz ~ 2.5GHz(2400M ~ 2483.5M)
Zendvermogen	22dBm
Communicatie afstand	300m
Bt
Protocol	Voldoen bh v4.2BR/EDR en BLE standaard
Radio frequentie	Met-97dBm gevoeligheid NZIF ontvanger Klasse-1, Klasse-2 & Klasse-3 emitter AFH
Audio frequentie	CVSD & SBC audio frequentie
Software specificatie
Wi-fi Modus	Station/SoftAP/SoftAP + Station/P2P
Beveiliging mechanisme	WPA/WPA2/WPA2-Enterprise/WPS
Encryptie Type	AES/RSA/ECC/SHA
Firmware upgrade	UART downloaden/OTA (Via netwerk/host te downloaden en schrijven firmware)
Software Ontwikkeling	Ondersteuning cloud server ontwikkeling/SDK voor gebruiker firmware ontwikkeling
Networking protocol	IPv4.IPv6.SSL.TCP/UDP/HTTP/FTP/MQTT
Gebruiker Configuratie	AT + instructieset, cloud server, android/iOSapp
OS	FreeRTOS







Product PIN Diagram





Maattabel

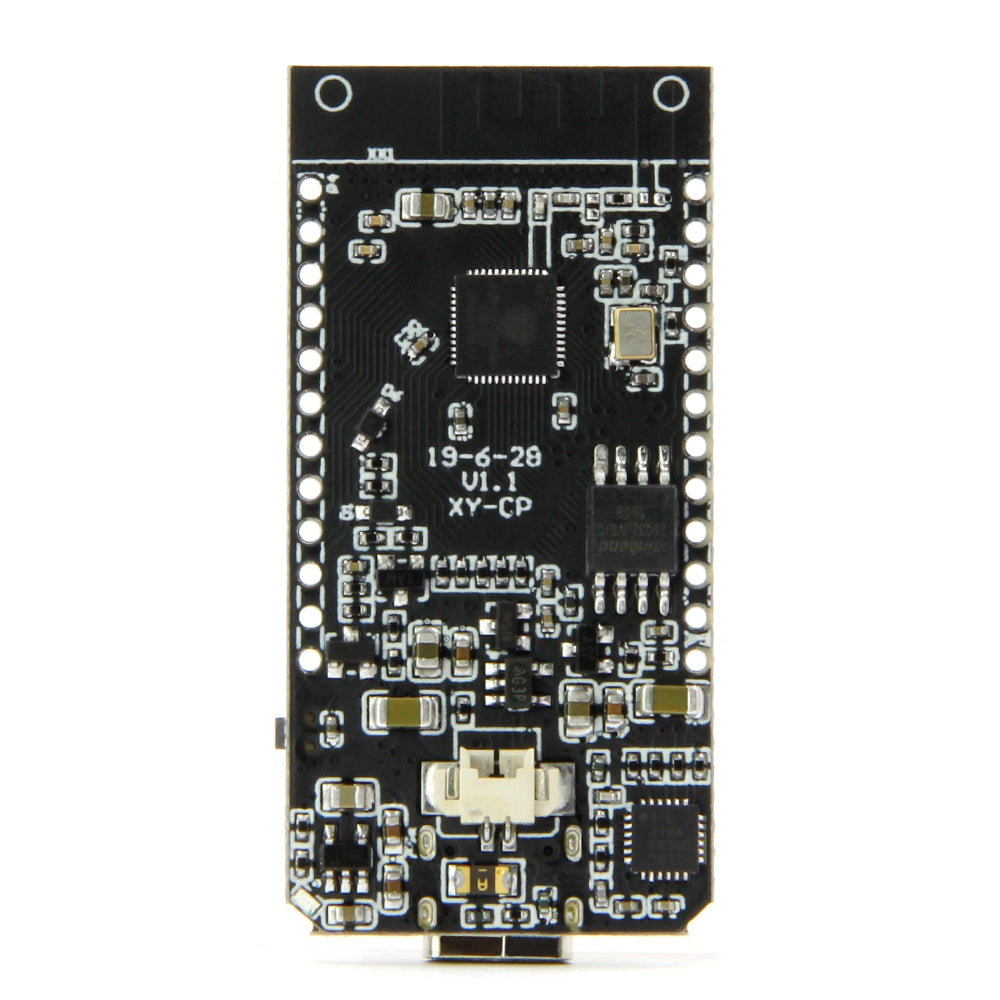

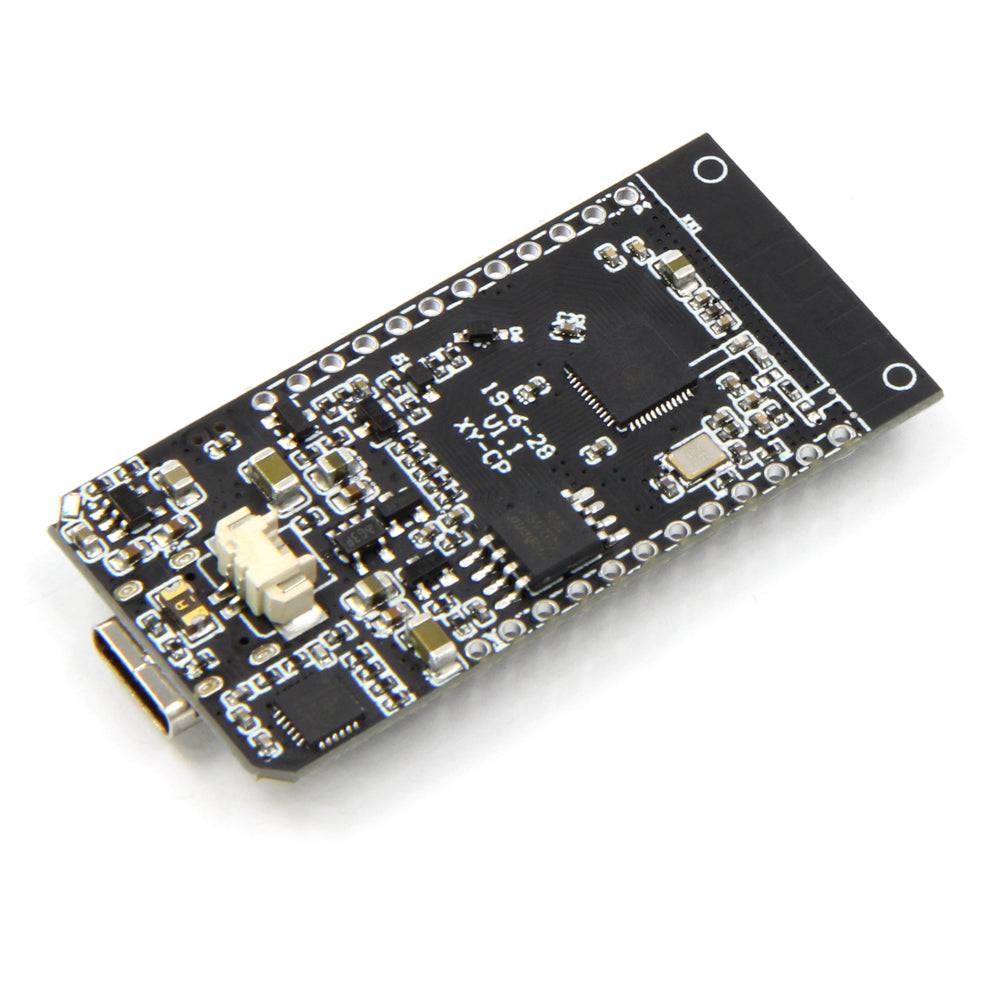

Product Detail

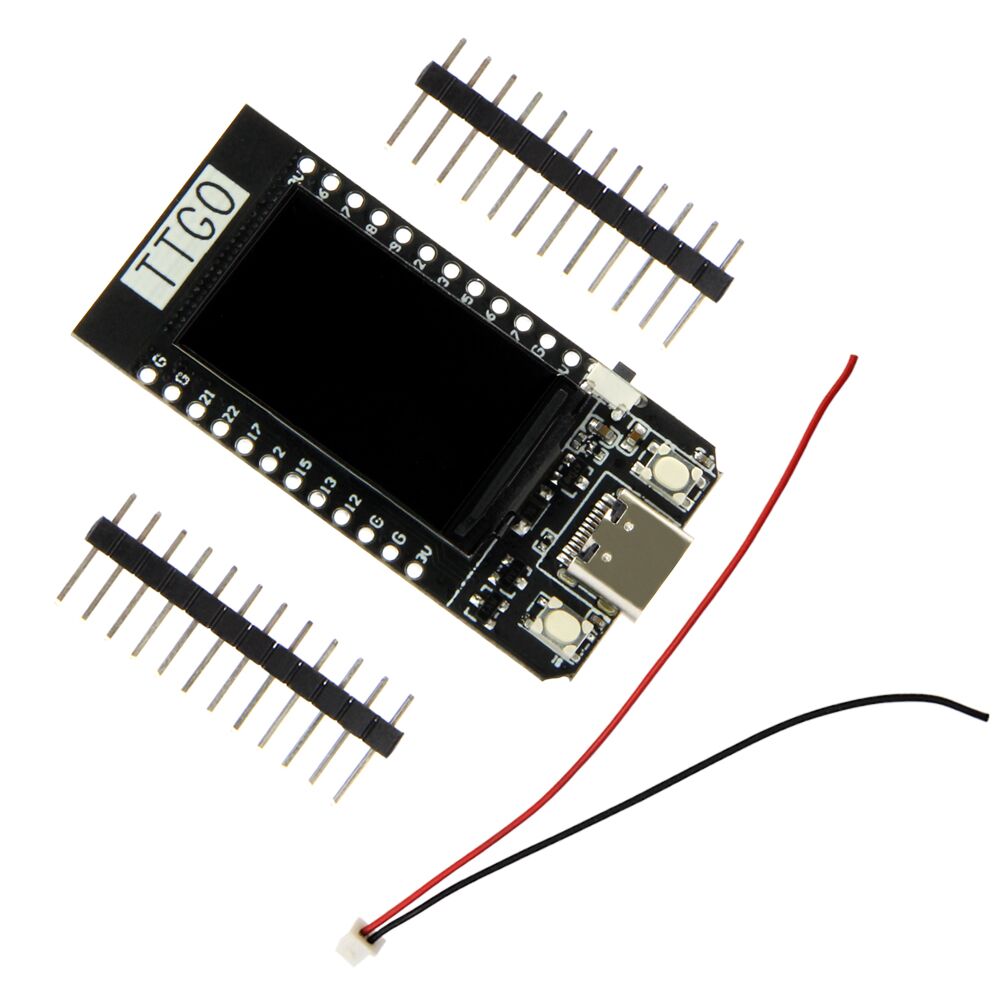

Verzending Lijst

1 x TTGO T-Display

1 xOplaadkabel

2 x Pin
