BESCHRIJVING



Verboden door de module fabrikant SIMCOM, we zijn niet toegestaan om dit product, of om elke tech ondersteuning, naar de volgende landen/regio's: Iran, Noord-korea, cuba, Soedan, Syrische.

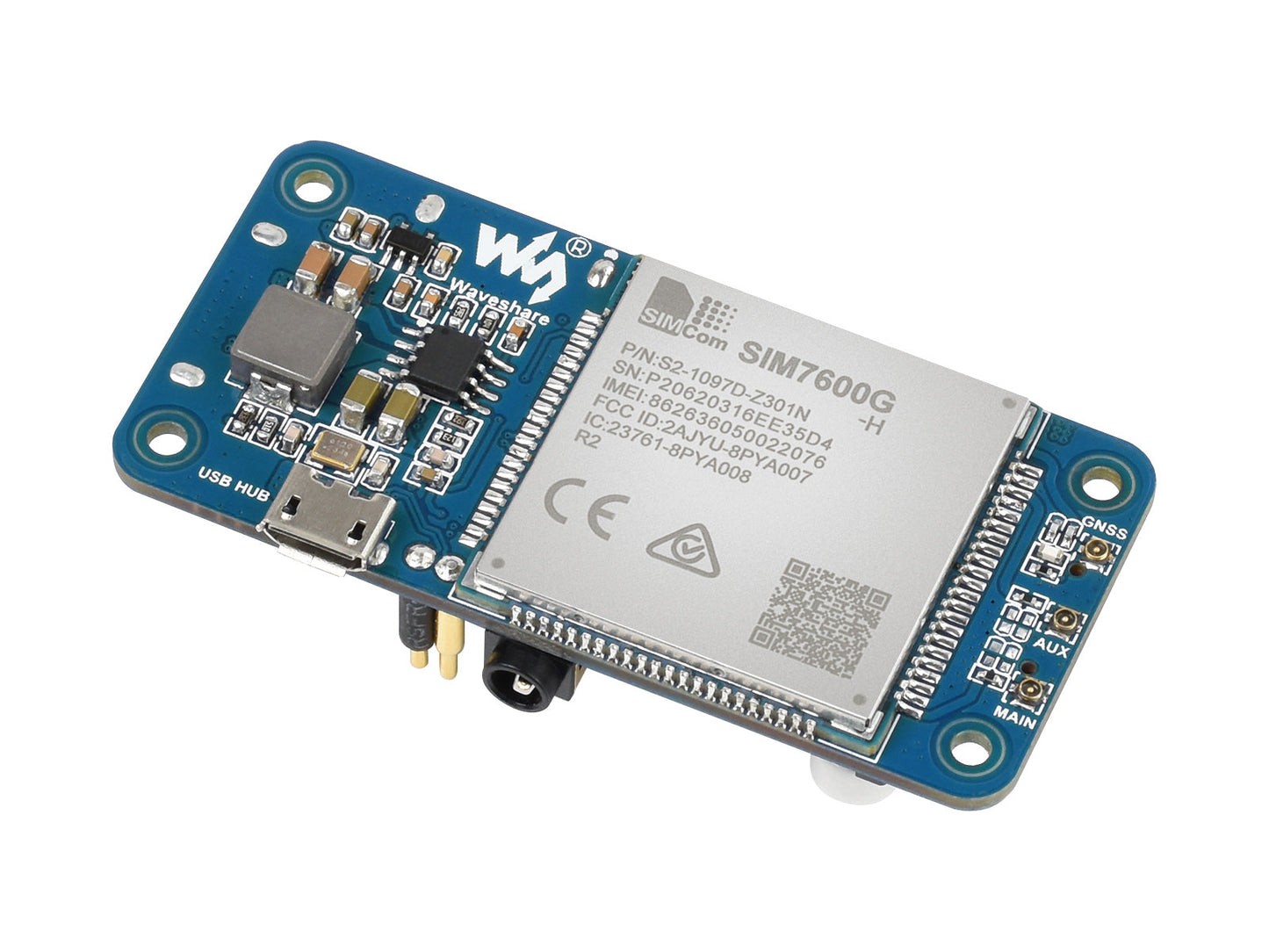

SIM7600G-H 4G HOED (B) Voor Raspberry Pi, LTE Cat-4 4G / 3G / 2G Ondersteuning, GNSS Positionering, Global Band





4G HOEDVOOR RASPBERRY PI

Waardoor LTE Cat-4 4G / 3G / 2G Communicatie & GNSS Positionering

Gebaseerd op SIM7600G-H, Global Band

Kenmerken In EEN Oogopslag
  • Aangesloten via pogo pin of MicroUSB connector
    • Gewijd pogo pin voor Raspberry Pi Zero/Zero W

    • MicroUSB connector voor andere Raspberry Pi boards of PC

  • Bevat SIM7600G-H global band 4G module, compatibel met 2G/3G/4G netwerk met wereldwijde ondersteuning

  • USB HUB connector voor andere Raspberry Pi boards of PC, die USB uitbreiding en 4G netwerk toegang

  • Ondersteunt dial-up, telefoongesprek, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.

  • Ondersteunt GPS, BeiDou, Glonass, LBS basisstation positionering

  • SIM card slot, ondersteunt 1.8V/3V sim-kaart

  • Onboard audio jack en audio decoder voor maken telefoongesprek

  • 2x LED indicatoren, gemakkelijk om de operationele status

  • Controle via at-opdrachten (3GPP TS 27.007, 27.005, en V.25TER commando set)

  • Ondersteunt SIM application toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT

  • Wordt geleverd met ontwikkeling middelen en handleiding (voorbeelden voor Raspberry Pi)

Specificaties

FREQUENTIE BAND

LTE Cat-4

LTE-FDD: b1/B2/B3/B4/B5/B7/B8/B12/B13/B18/b19/B20/B25/B26/B28/B66
LTE-TDD: B34/B38/B39/B40/B41

3G

UMTS/HSDPA/HSPA +: B1/B2/B4/B5/B6/B8/B19

2G

GSM/GPRS/EDGE: 850/900/1800/1900 MHz

GNSS

Satelliet systemen

GPS/Beidou/GLONASS

Ontvanger type

16-kanaals

C/A Code

Gevoeligheid

-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)

Koude start: -148 dBm

Time-To-First-Fix (open lucht)

Koude start: <35s

Hot begint: <1s

SMS EN AUDIO

SMS

Ondersteund types: MT, MO, CB, Tekst, PDU

Audio functie

Ondersteunt echo

Ondersteunt ruisonderdrukking

ANDERE

Voeding

5V

Bedrijfstemperatuur

-30 °C ~ 80 °C

Opslag temperatuur

-45 °C ~ 90 °C

Afmetingen

65.00 × 31.00mm

Geschikt Voor Raspberry Pi / PC

Gewijd Pogo Pin Voor Het Aansluiten Met Raspberry Pi Zero/Zero W Zonder Extra USB Kabel
Algemene Purpose MicroUSB Connector Voor Andere Raspberry Pi Boards Of PC

Global Band 4G / 3G / 2G Ondersteuning

Tot 50Mbps Uplink En 150Mbps Downlink Voor 4G Netwerk *

* Staat voor geïdealiseerd data rate, de werkelijke datasnelheid afhankelijk van factoren als netwerk, verkeerscongestie, basisstation staat, etc.

USB HUB Functie

Onboard USB HUB Chip Met USB2.0/1.1 Compliant,
Verstrekken 2x USB-A Connector En 1x USB Soldeer Pad

GNSS Positionering

Ondersteunt GPS, BeiDou, Glonass, LBS Basisstation Positionering

Tele Call & SMS Ondersteuning

Maken Tele Gesprek Of Het Verzenden SMS Door At-opdrachten, Met Onboard Audio Jack

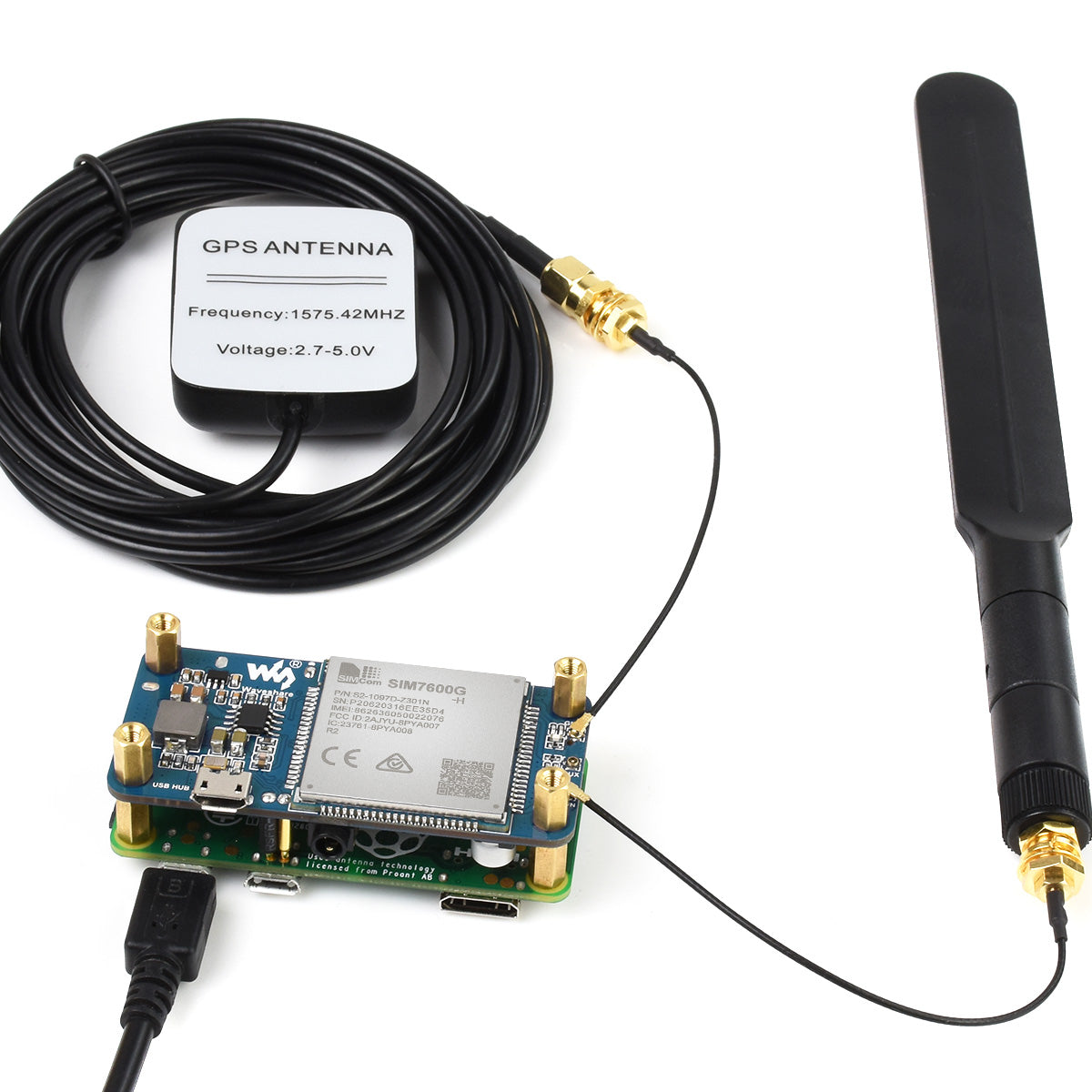

Toepassing Voorbeeld

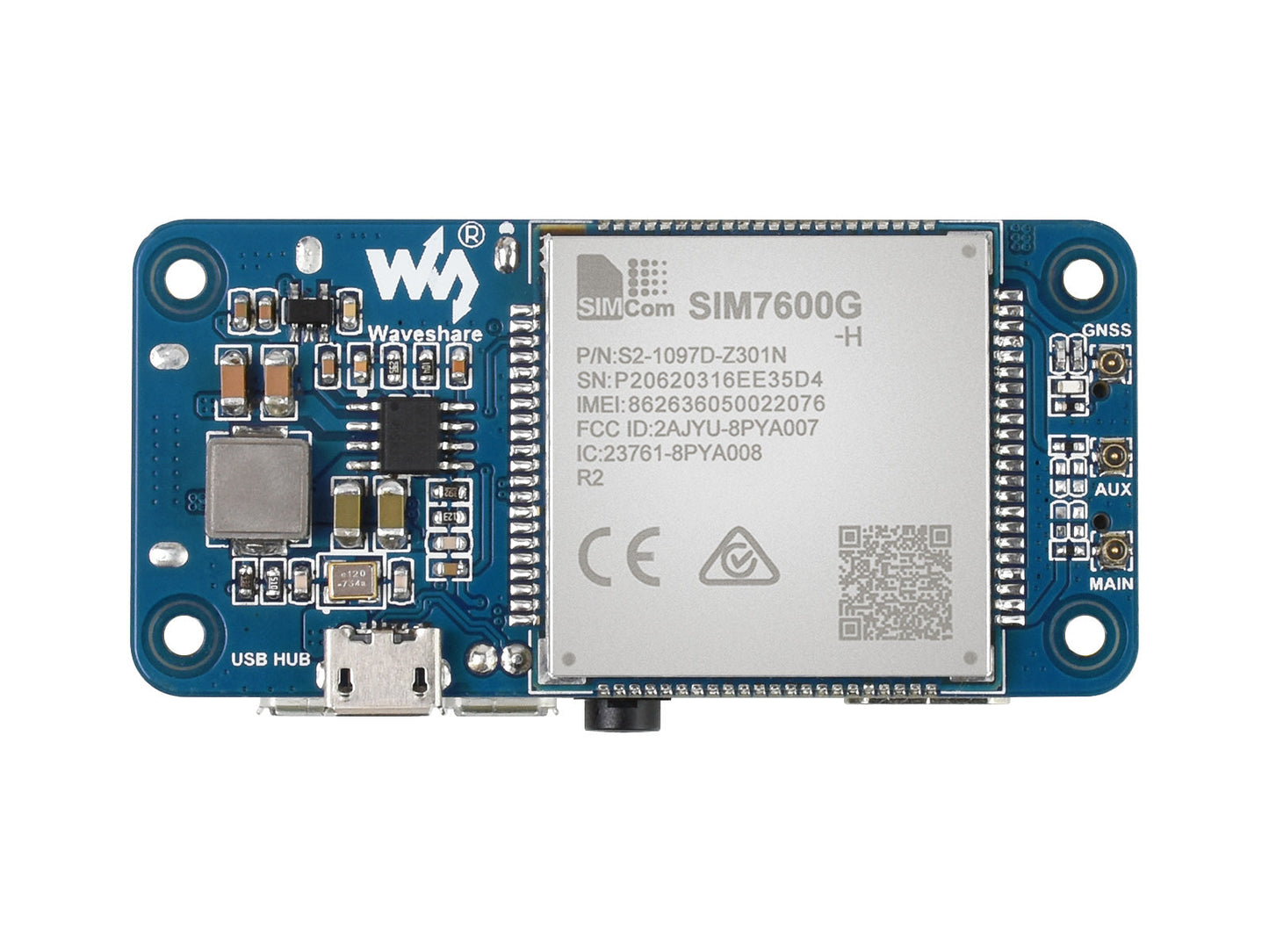

Wat Op Board
  1. SIM7600G-H

  2. FE1.1S USB HUB chip

  3. NAU8810 audio decoder

  4. MP1482 power chip

  5. RT9193-33 spanning vertaler

  6. USB HUB ingang
    D +/D- pogo pin: voor Raspberry Pi Zero/Zero W
    MicroUSB connector: voor andere Raspberry Pi boards of PC

  7. Pogo pin voeding
    5V: verbindt om 5V pin van Nul/Zero W, tot 2A huidige
    GND: verbindt gnd pin van Nul/Zero W

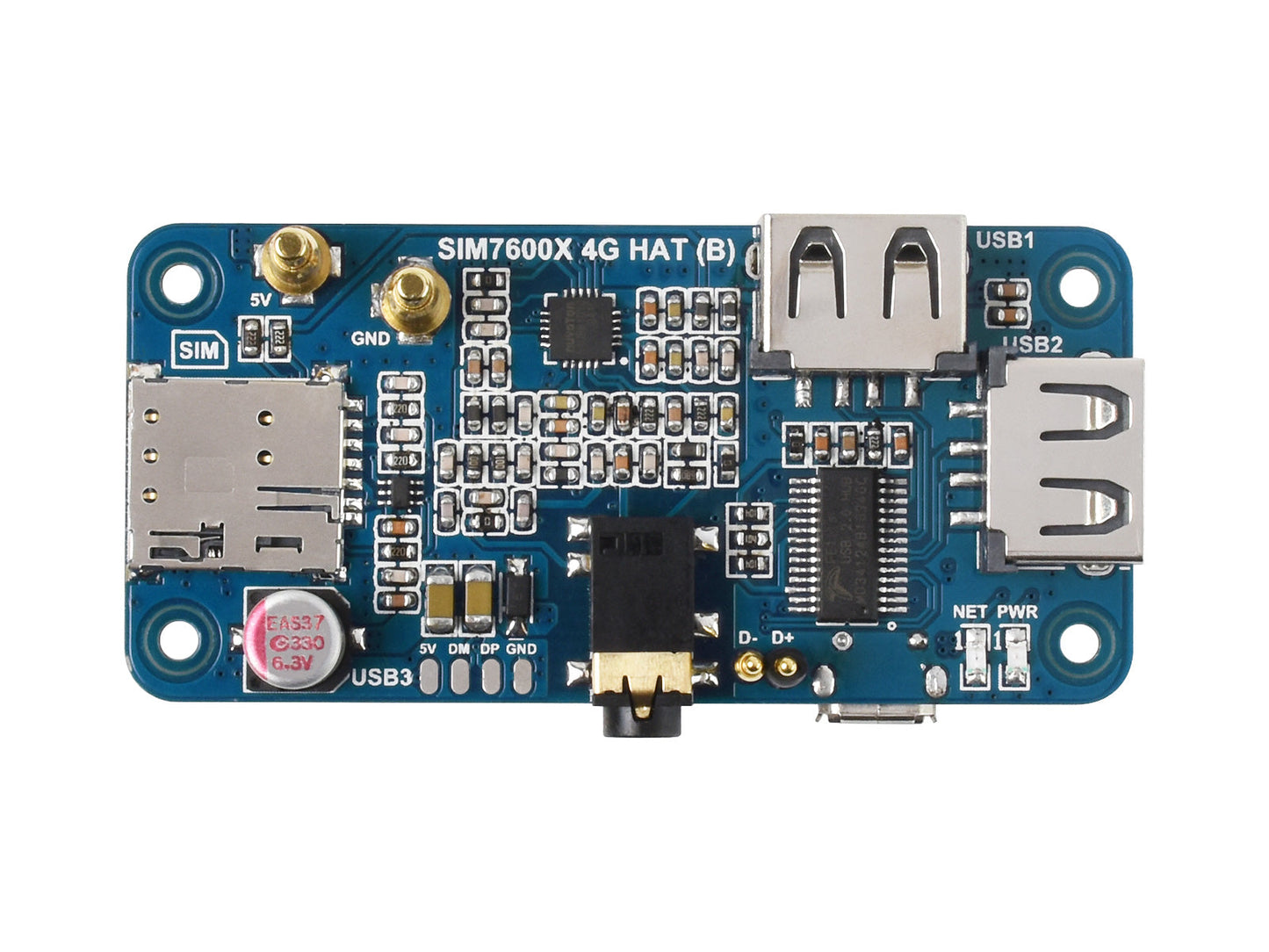

  1. USB uitgebreide poorten
    USB1 ~ USB2: USB-A connectors
    USB3: soldeer pad

  2. SIM card slot
    Ondersteunt 1.8V/3V sim-kaart

  3. 3.5mm koptelefoon/microfoon jack

  4. BELANGRIJKSTE antenne connector

  5. AUX extra antenne connector

  6. GNSS antenne connector

  7. Power indicator

  8. Netwerk statusindicator

Outline Afmetingen

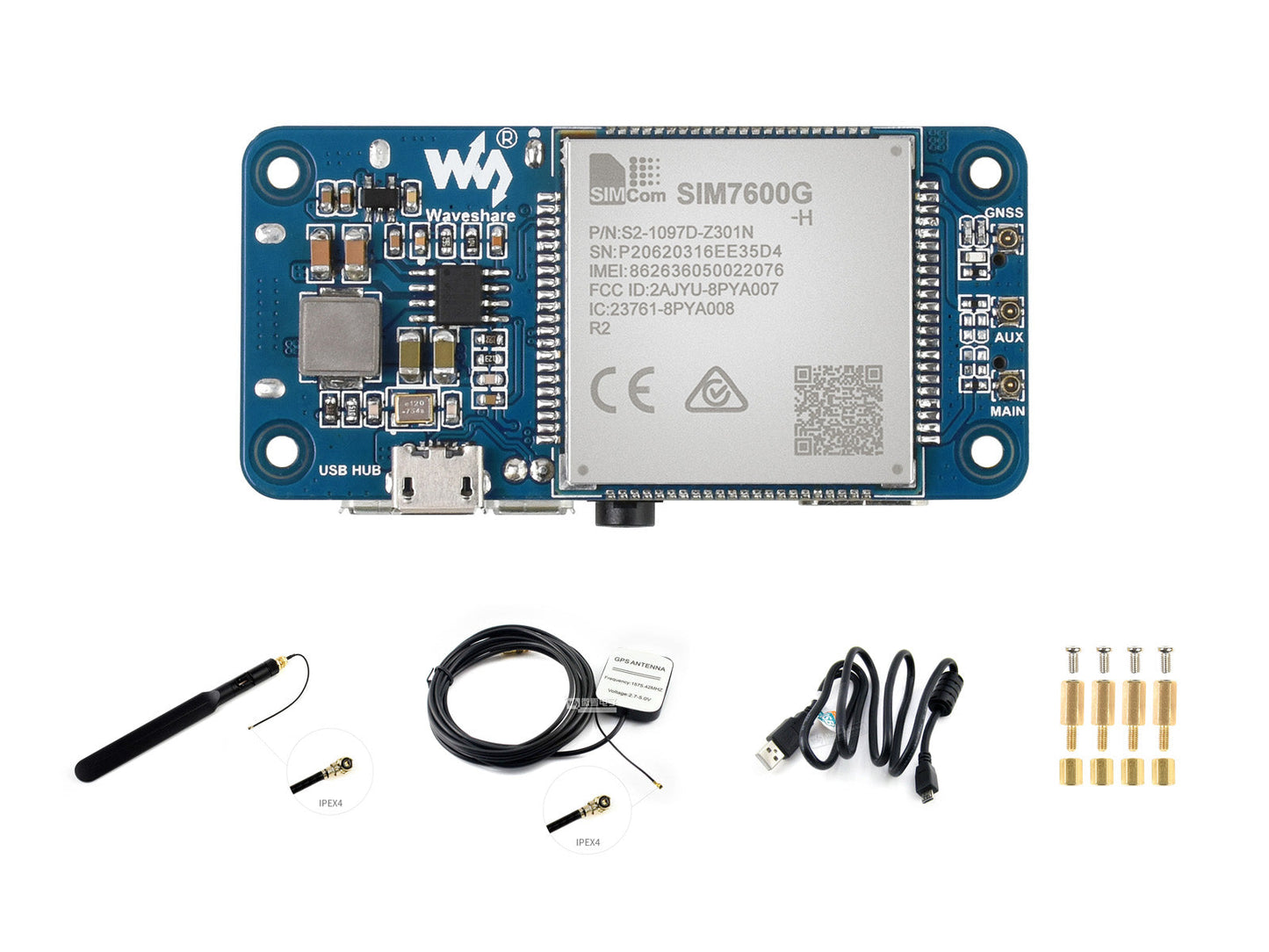

PAKKET INHOUD




Gewicht:0.162 kg

  1. SIM7600G-H 4G HOED (B) x1

  2. LTE Antenne x1

  3. GPS Antenne x1

  4. USB-A naar micro-B kabel x1

  5. Schroeven pack x1
