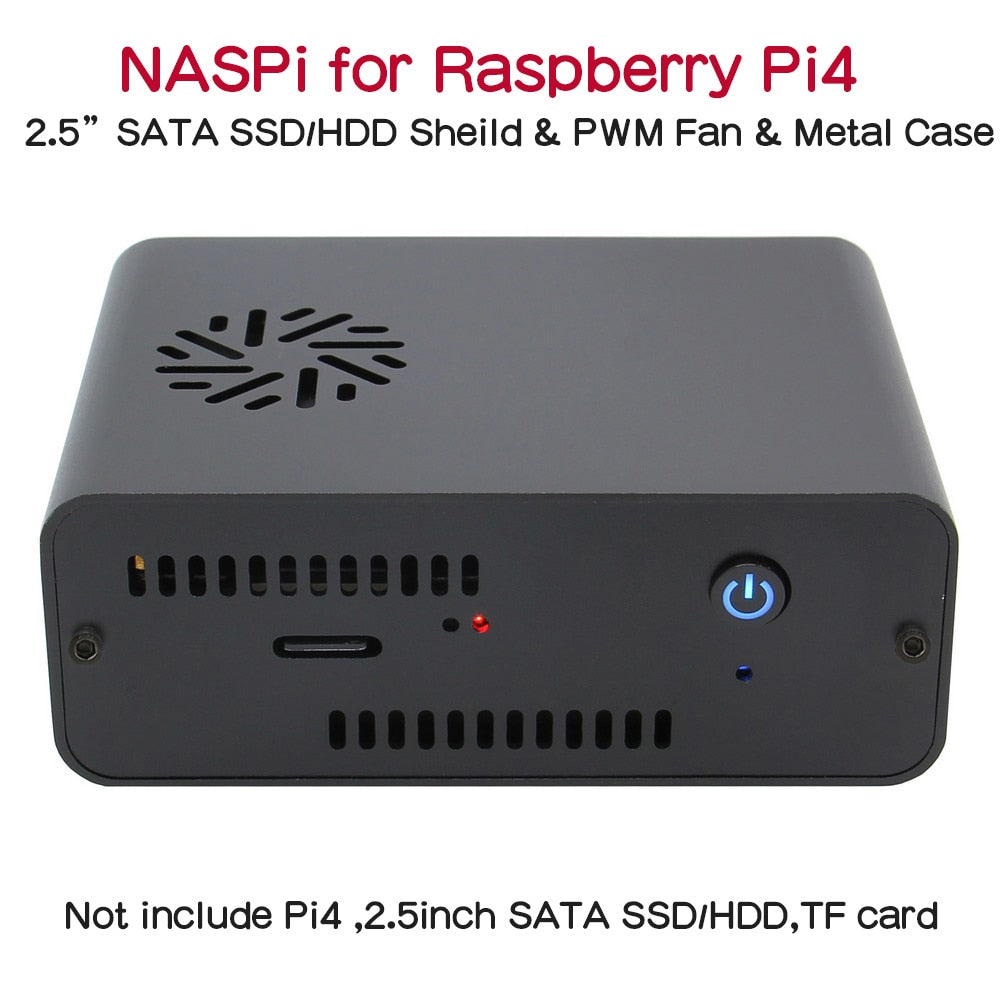

Raspberry Pi 4 Model B NASPi 2.5 inch SATA HDD/SSD Sheild & Metal Case with PWM Fan customize

Overview

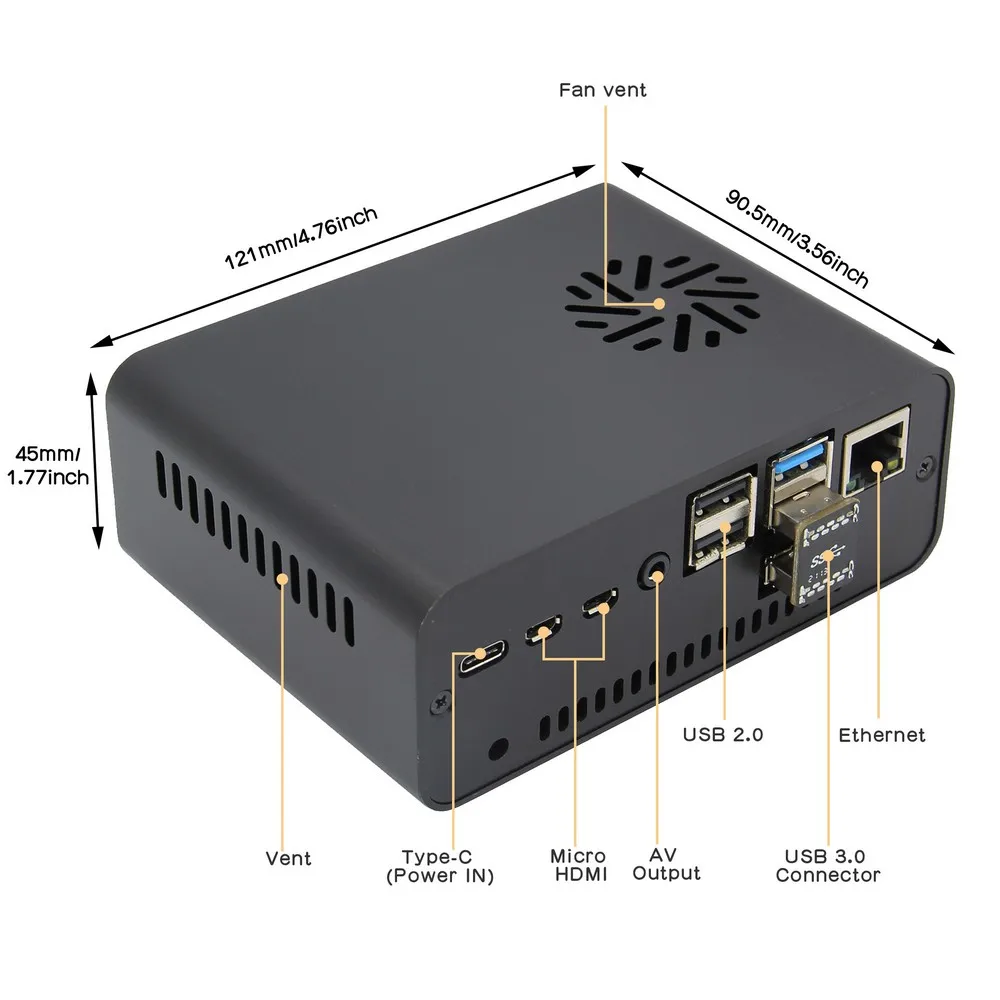

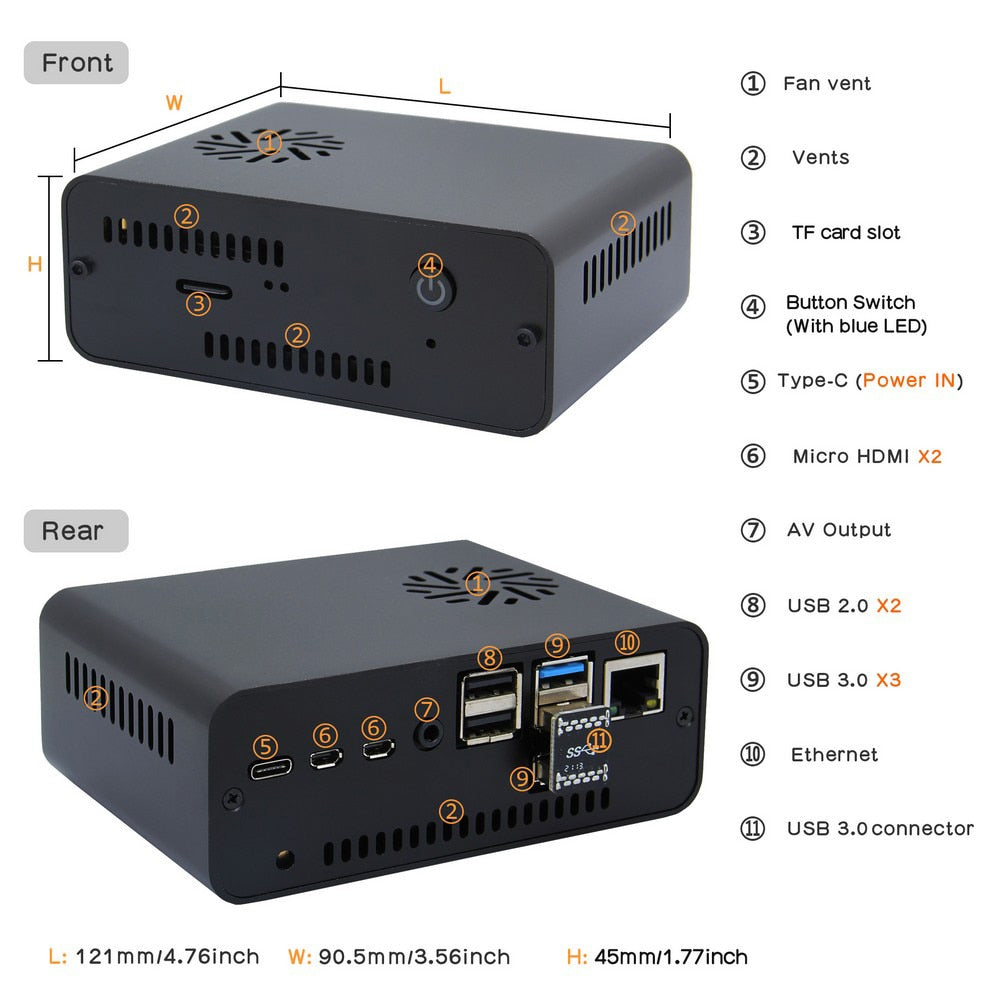

• NASPI is a NUCstyle NAS storage solution based on the latest Raspberry Pi 4. It supports 2.5inch sata HDD/SSD. All the Raspberry Pi 4 interfaces are adjusted to the back through the XC1 adapter board, build in software safety shutdown function,using PWM fan can dynamically adjust the speed of the fan according to the temperature of the CPU, the shell is made of all aluminum alloy, CNC processing method, surface anodizing treatment.

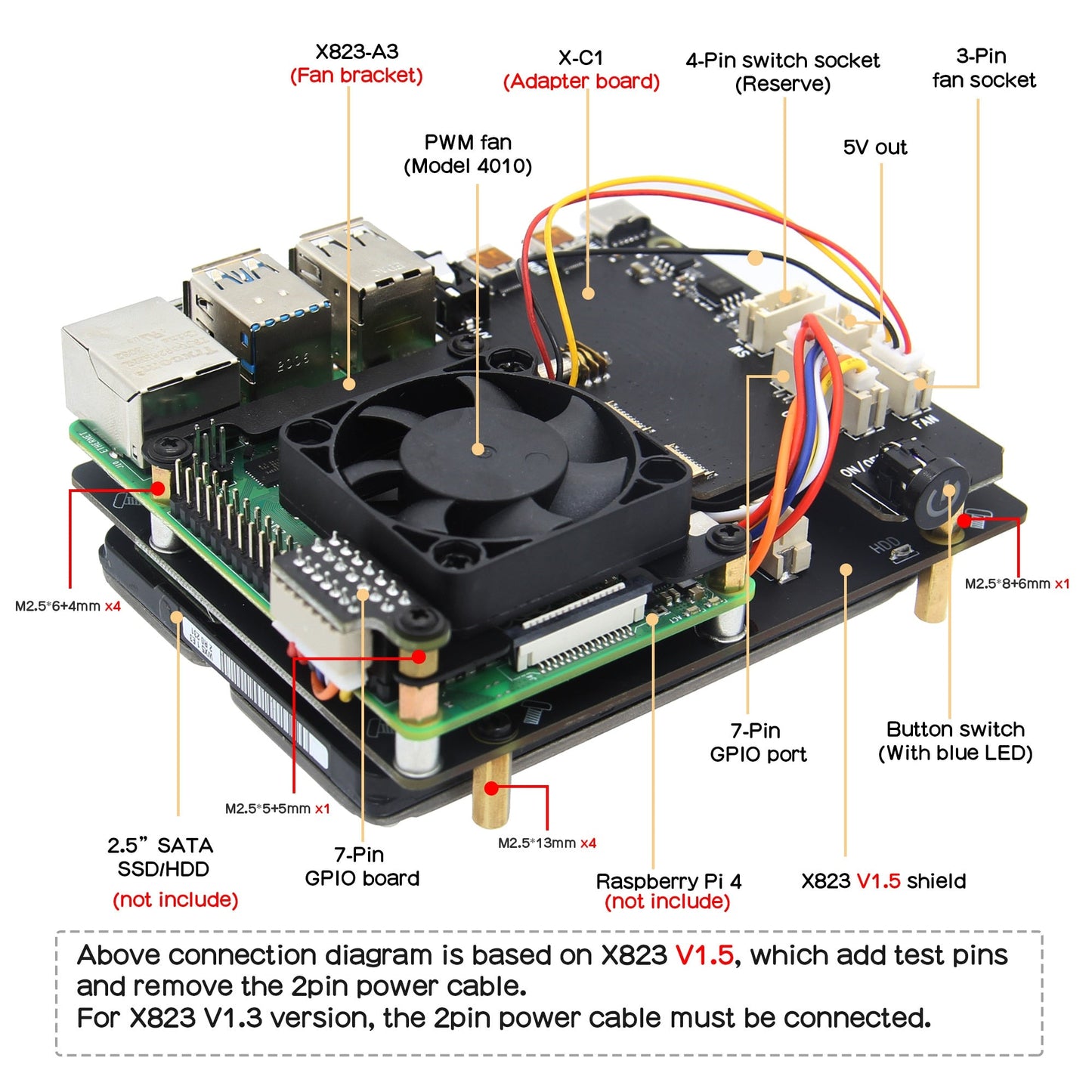

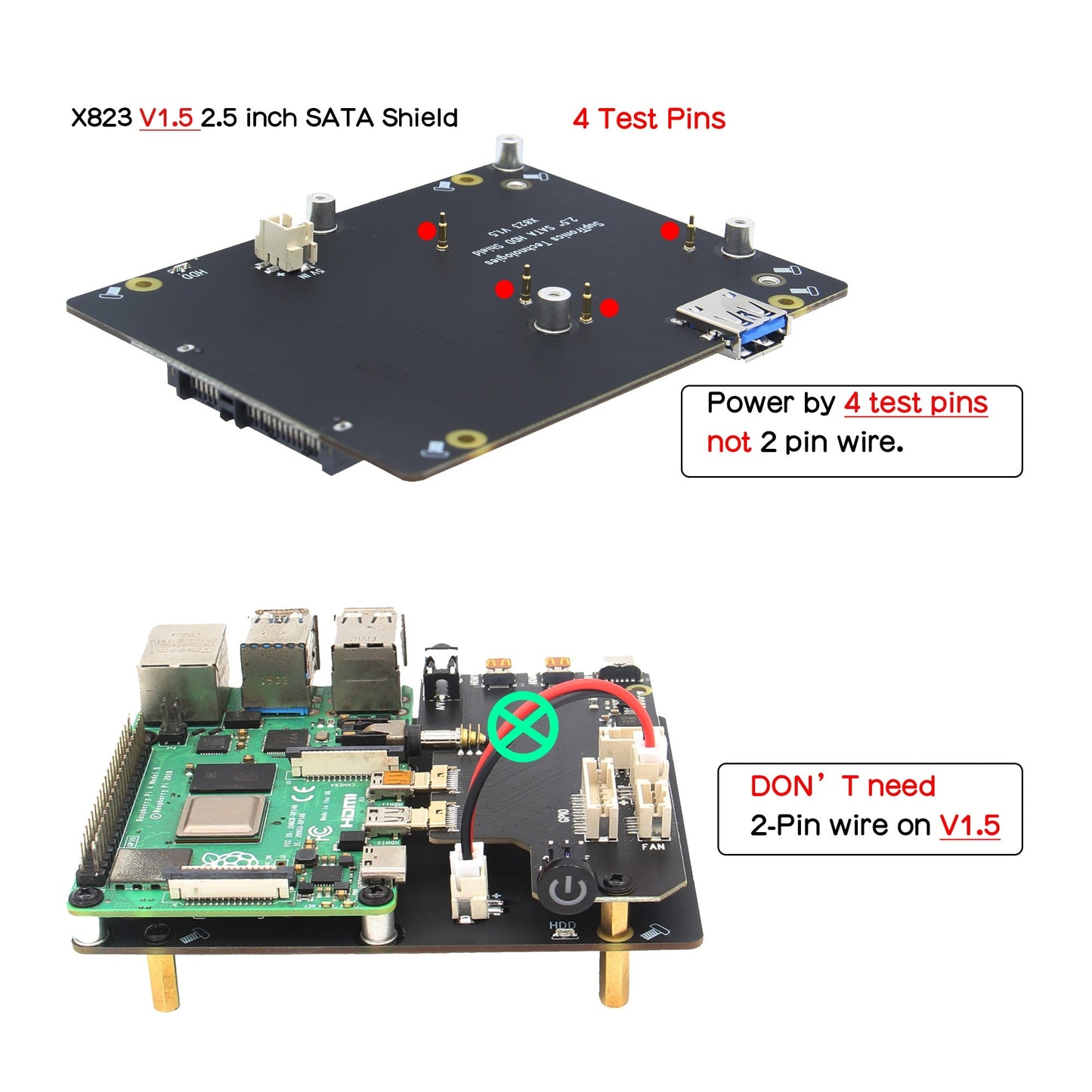

• NASPI adopts modular design, and NASPI is composed of three parts: X823 storage shield,

• X-C1 adapter board, heat dissipation system(include X823-A3 metal fan bracket and 4010 PWM fan), and they will be packed into a ALUcase to get a complete NASPi;X823 provides 2.5 inch HDD/SSD storage function(UASP supported);

• X-C1 provides power management, interface adapter and safe shutdown function

• For the heat dissipation system, we chose a relatively simple and practical heat dissipation solution: a custom metal bracket and a PWM fan to achieve it. in fact, you can use P165-B to get same function, but maybe P165-B will have a slight impact on WIFI.

Power supply

• Power supply: 5Vdc +/-5% , ≥3A (Via Type-C Port)

• We recommend that you use raspberry pi official type c power adapter: https://www.raspberrypi.org/products/type-c-power-supply/


Features

• NUC style set-top box, compact design

• All aluminum alloy chassis

• Support software safe shutdown (this function is from X-C1)

• With PWM Silent fan, The fan speed will be automatically adjusted according to the CPU temperature, you can also modify the script yourself

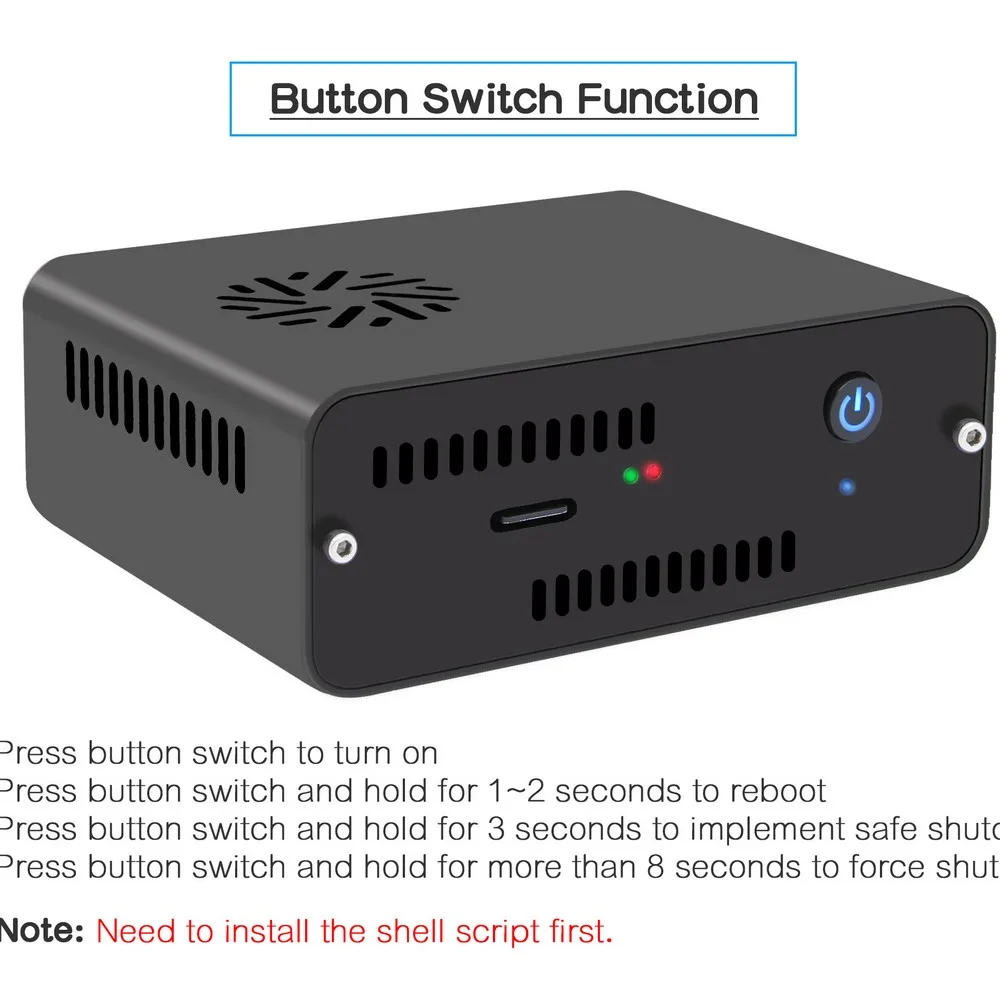

• On-board blue light button switch on X-C1, and X-C1 supports external 4-pin switch also

• Press button switch to turn on

• Press button switch and hold for 1~2 seconds to reboot

• Press button switch and hold for 3 seconds to implement safe shutdown

• Press button switch and hold for more than 8 seconds to force shutdown

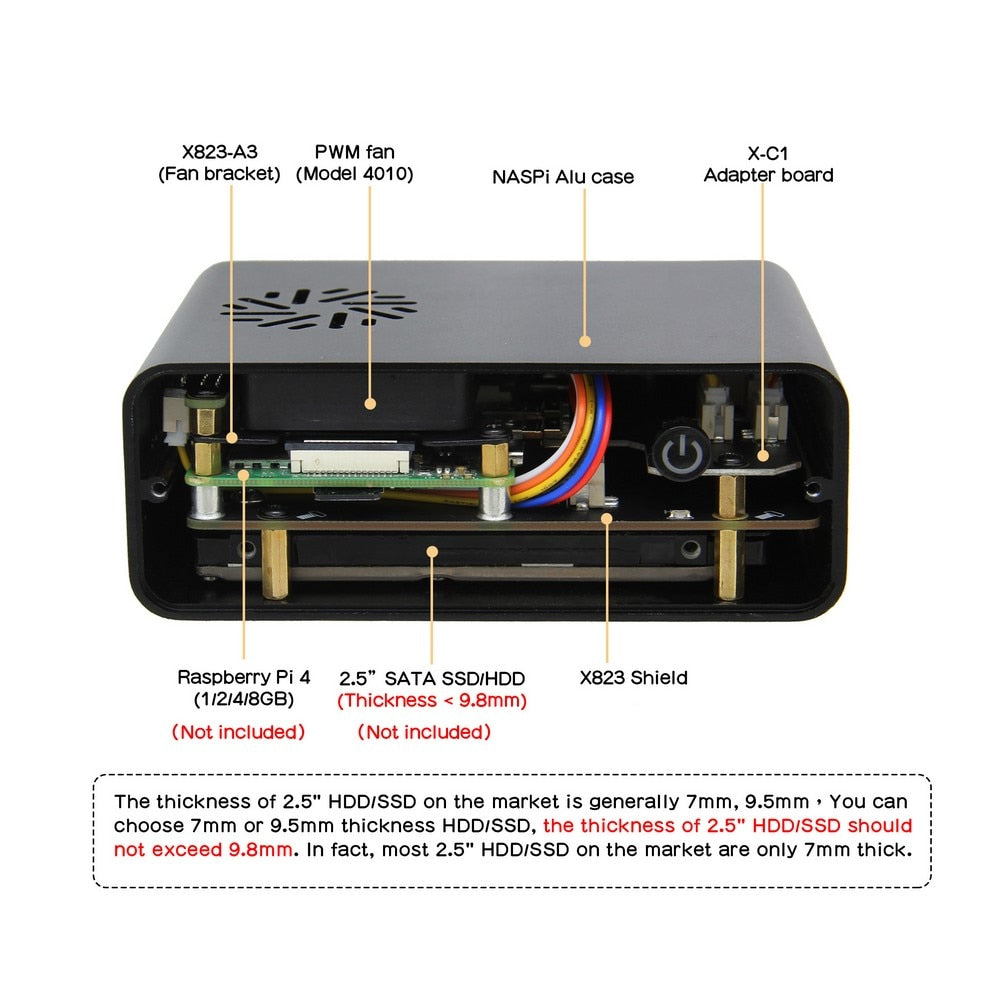

A: The thickness of 2.5" HDD/SSD on the market is generally 7mm, 9.5mm, 12.5 and 15mm，You only can choose 7mm or 9.5mm thickness HDD/SSD, NASPi is not compatible with 12.5mm and 15mm thickness 2.5" HDD/SSD.The thickness of 2.5" HDD/SSD should not exceed 9.8mm. In fact, most 2.5" HDD/SSD on the market are only 7mm thick.

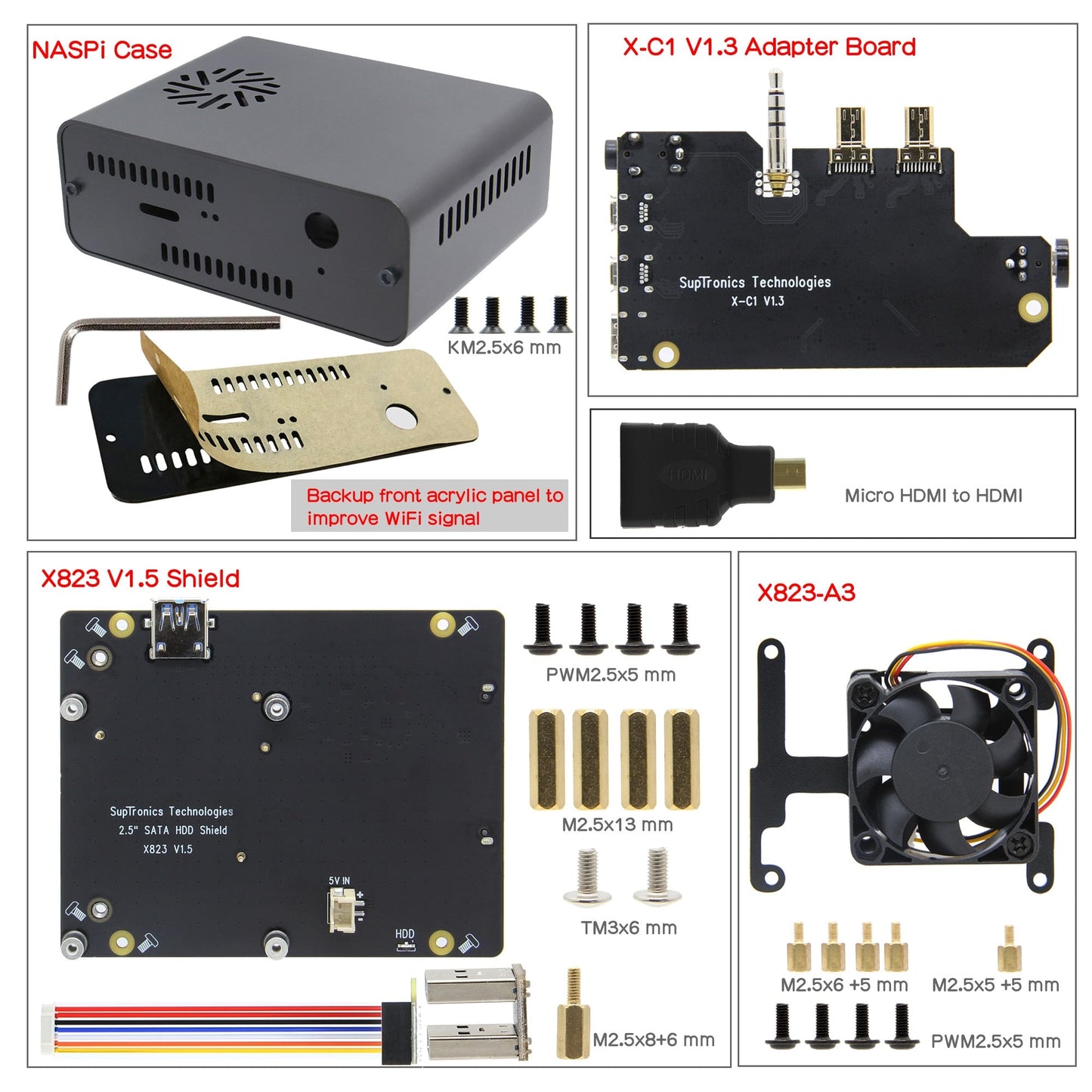

Packing List

• 1 x NASPi alu case

• 1 X X823 Shield

• 1 x X-C1 adapter board

• 1 x X823-A3 metal bracket

• 1 x PWM fan

• Scews pack accessories



















 Welcome Customize Order!
