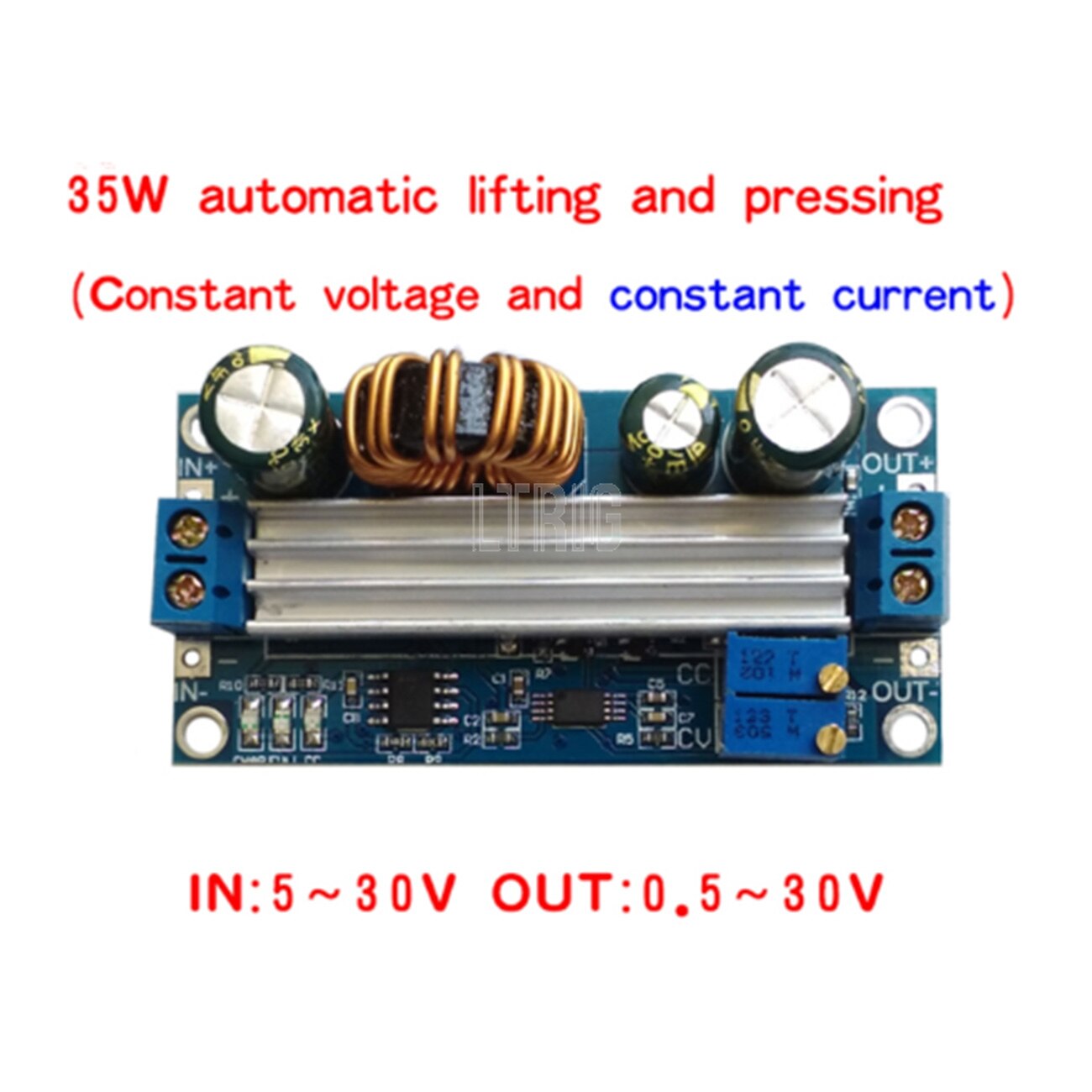

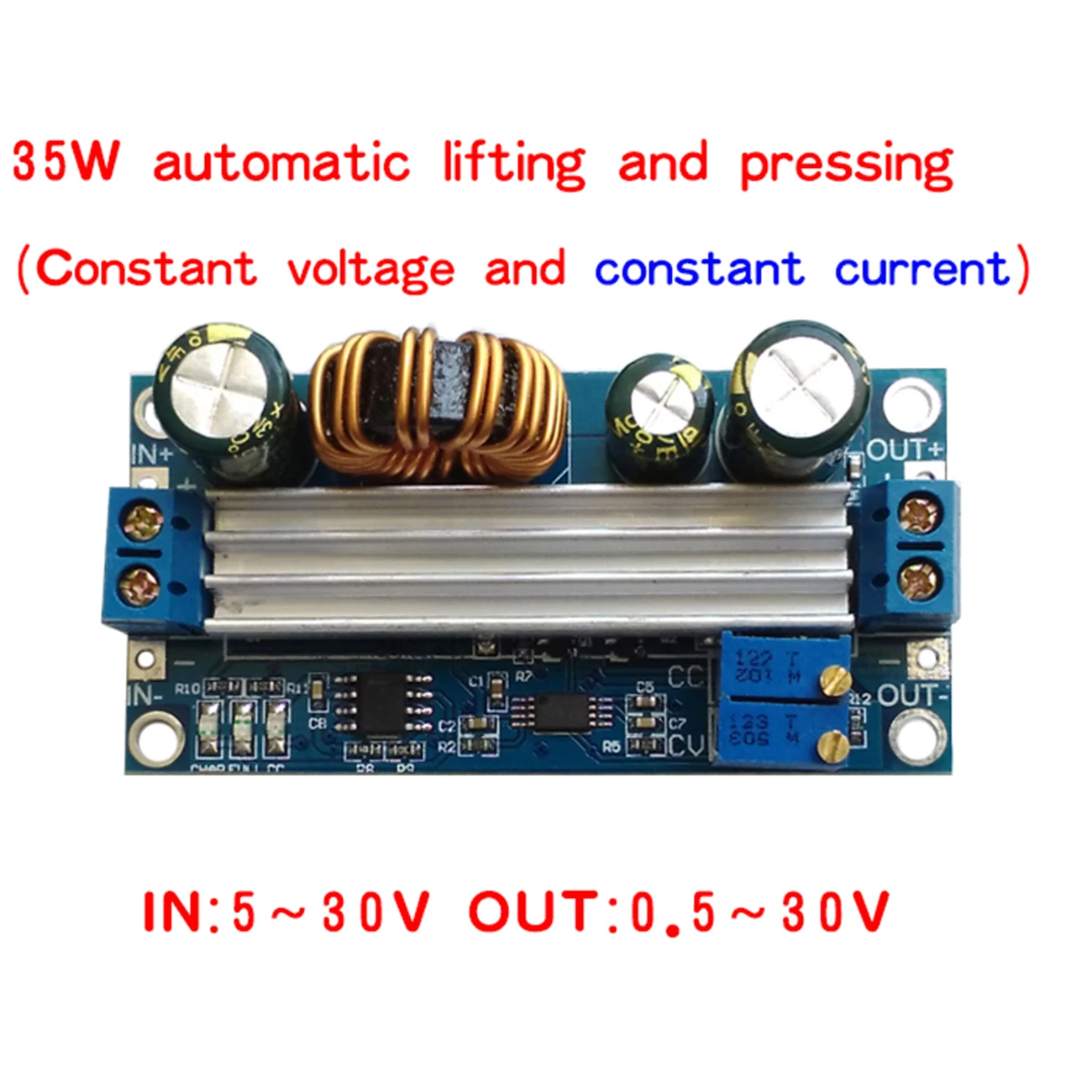

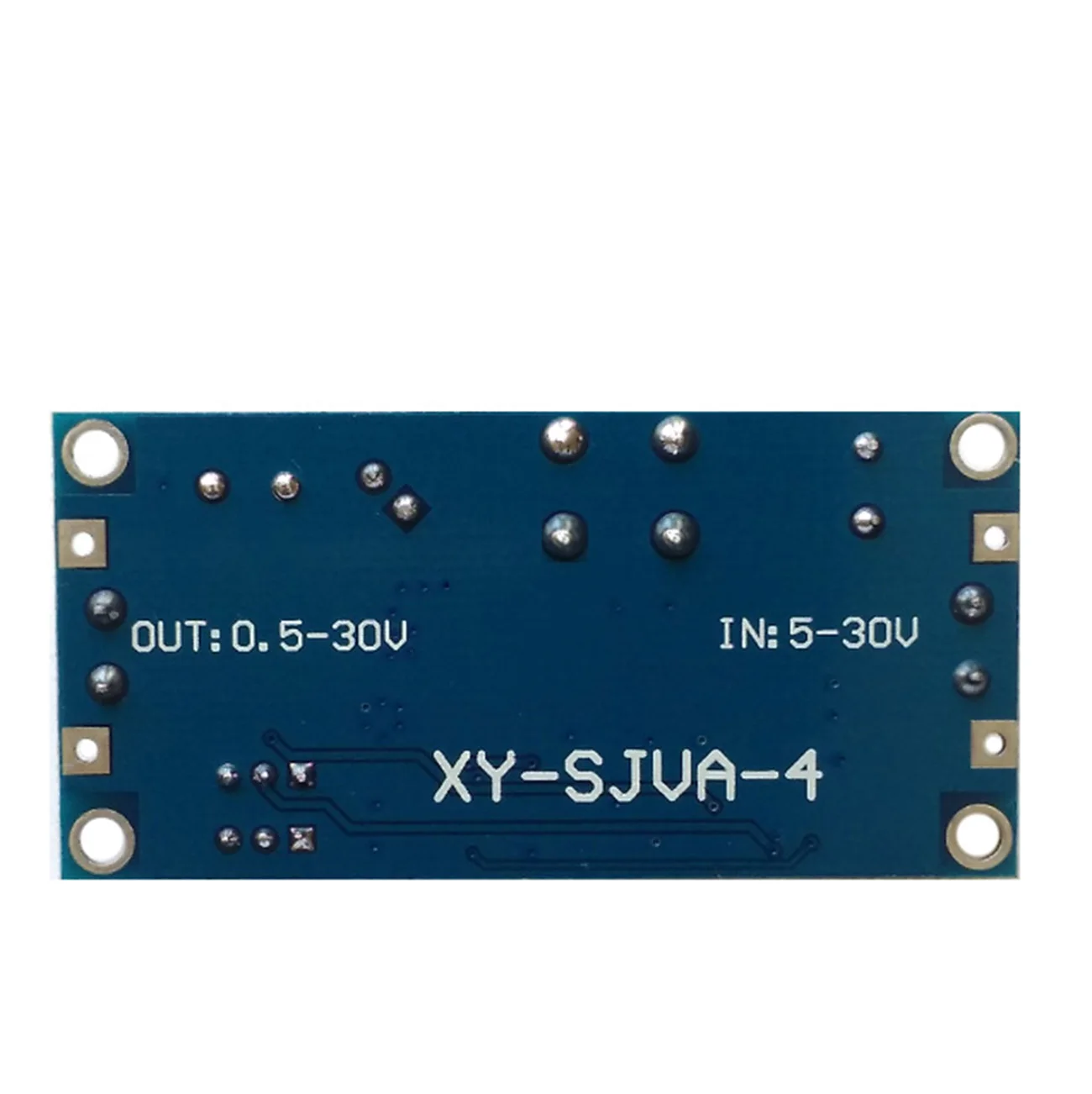

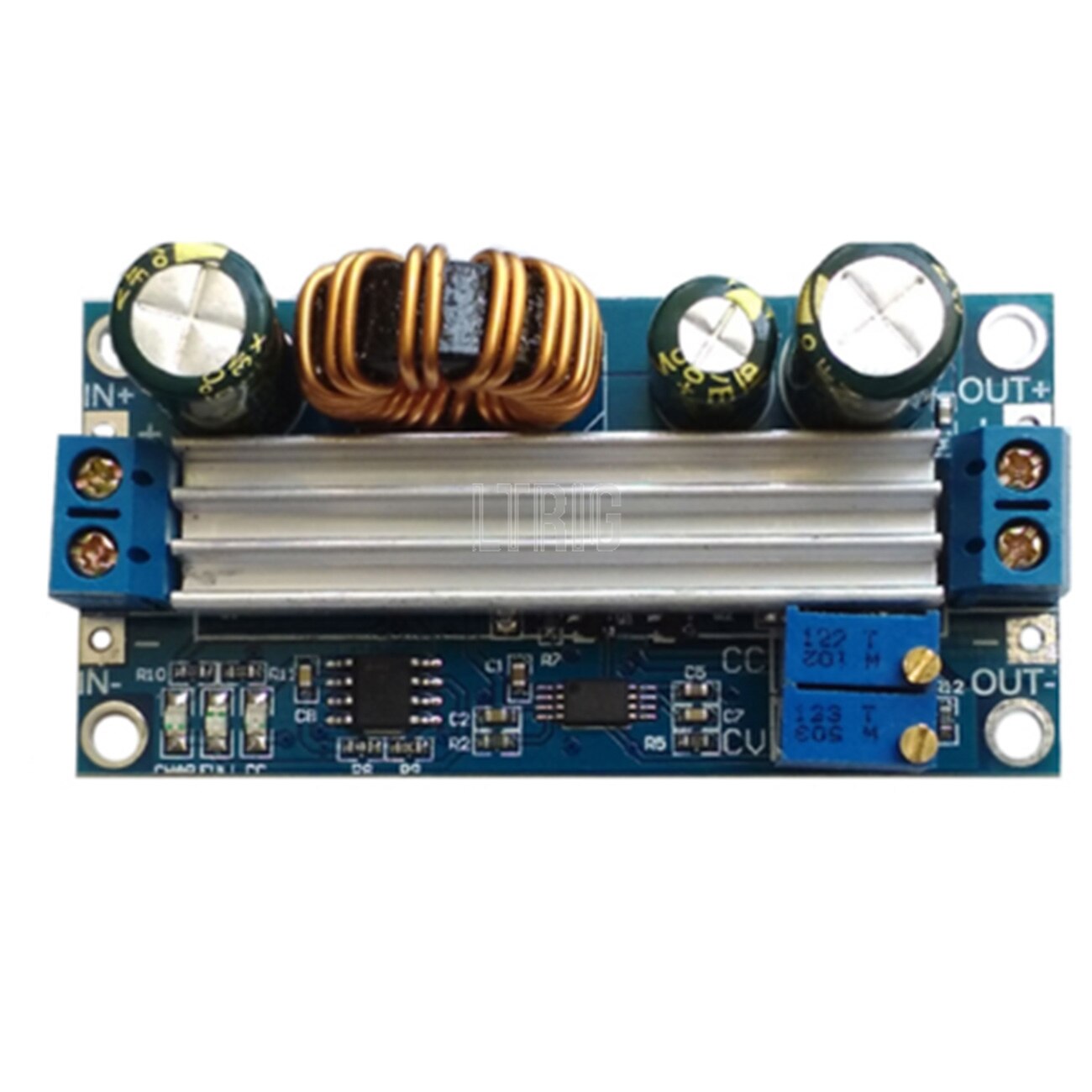

customized 1Pcs DC automatic boost/step-down converter CV DC 0.5-30V 4A power module, adjustable power voltmeter

Constante de corriente constante de voltaje automático ajustable impulso y módulo de fuente de alimentación Buck de batería de litio solar de carga

Se puede aumentar, pero también buck, el voltaje de salida 0,5-30 V ajuste arbitrario, limitando el ajuste de corriente 0-4A arbitrario; se puede utilizar para la Unidad de corriente constante LED, carga de la batería y otras ocasiones de corriente constante, limitando la corriente con protección contra sobrecorriente, más seguro; Indicador de modo de corriente constante, indicador de carga, lleno de luz. Salida anti-retroceso, no cargue la batería cuando el diodo anti-inundación adicional.





Módulo step-up y step-down de 4A (versión de corriente constante de voltaje)

XL6009/LM2577 en el mercado usando un solo rectificador SS34, el primer valor de presión no es suficiente, de acuerdo con el principio de iniciar y bajar el rectificador y el valor del voltaje del tubo del interruptor es mayor que el voltaje máximo de entrada más el voltaje máximo de salida (Si el voltaje de entrada y el voltaje de salida son los más grandes para el tubo de 30 V, mos y el voltaje de Schottky al menos para alcanzar 60 V), presión SS34 de hasta 40 V, 6009 presión máxima 36 V, Este diseño del módulo es la existencia de riesgos de seguridad;

La capacidad de salida actual no es suficiente, la corriente máxima original SS34 3A (junto con pérdidas de conmutación, mal calor, la capacidad de corriente real puede ser inferior a 3A), schottky una vez que el voltaje es demasiado alto o la temperatura es demasiado alta se romperá, todo el módulo. Hay riesgos de seguridad;

Finalmente, el programa XL6009/LM2577 es de baja eficiencia, calor inductivo ordinario, no el chip buck, la falta de protección adecuada.

El módulo utiliza el chip step-up y down como el controlador principal, el tubo externo de 60 V 75A MOS como interruptor, rectificador doble 60 V 5A SS56 Schottky do.

Introducción:

Entrada de amplio voltaje 5,5-30 V, salida de amplio voltaje 0,5-30 V, ambos boost también pueden buck, como ajustar el voltaje de salida de 18 V, A continuación, el voltaje de entrada entre 5,5-30 V cambia casualmente, tendrá una salida constante de 18 V; por ejemplo, introduce 12 V, ajusta la configuración del potenciómetro de salida arbitraria de 0,5-30 V.

Alta potencia, alta eficiencia, mejor rendimiento que el programa XL6009/LM2577. Usando MOS externo de alta potencia 60V75A, diodo Schottky SS56. No se puede comparar el programa SS34 6009 o 2577, porque de acuerdo con el principio de aumento y bajada, la presión de MOS y Schottky es mayor que la suma de la tensión de entrada y salida. Anillo de inductancia magnética de aluminio silico de hierro, alta eficiencia.

Modo de corriente constante sin silbato eléctrico.

Puedes configurar el tamaño actual, utilizado para reducir la corriente de salida, la unidad de corriente constante, la lámpara de carga de la batería en ocasiones.

Viene con la función de salida anti-lavado, a la carga de la batería sin diodo anti-inundación adicional.

Parámetros del producto:

Voltaje de entrada: 5-30 V

Voltaje de salida: 0,5-30 V

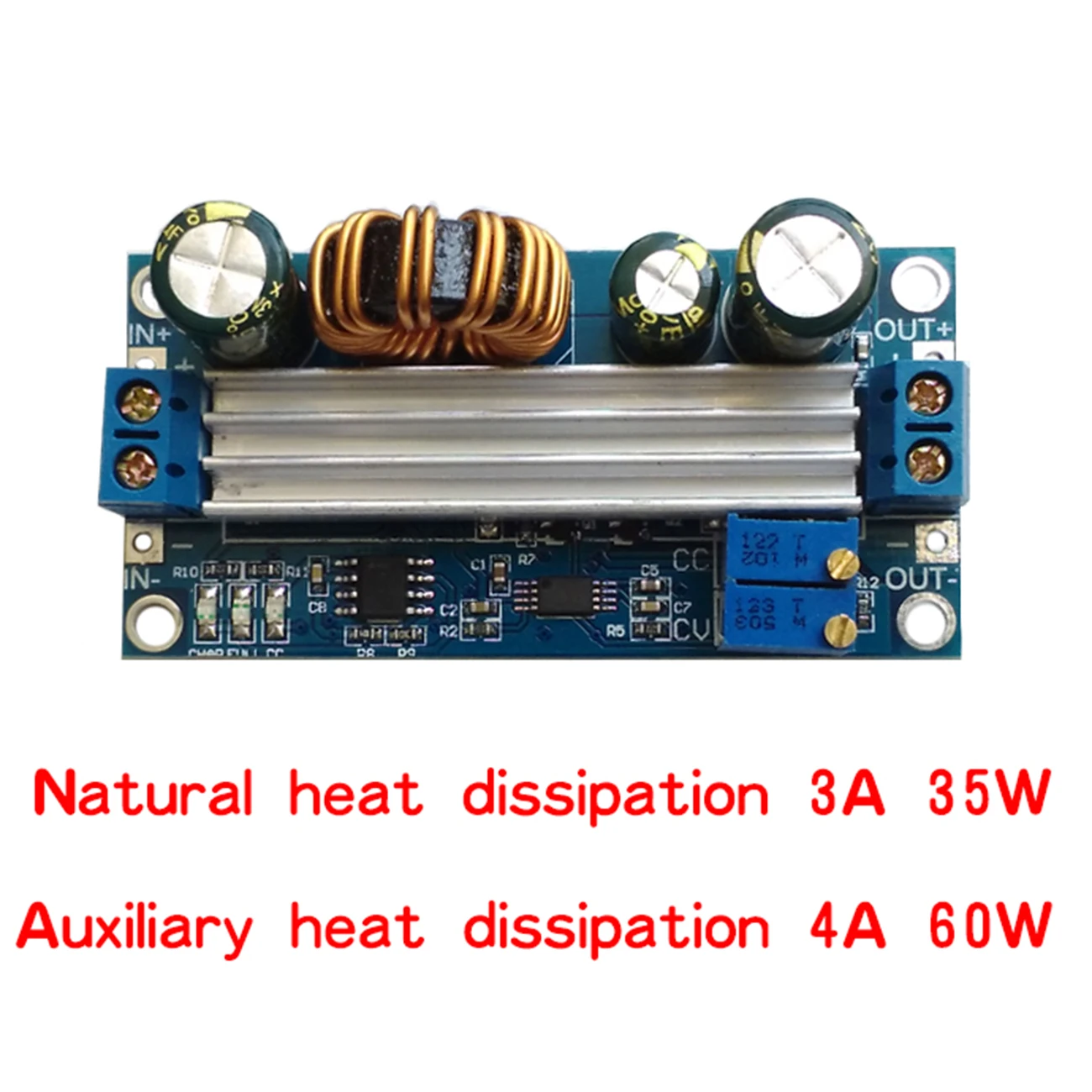

Corriente de salida: para estabilidad a largo plazo en los 3A, para fortalecer el calor puede alcanzar los 4A

Potencia de salida: refrigeración natural 35 W, fortalece el calor 60 W

Eficiencia de conversión: 88% o más

Protección contra cortocircuitos: Sí

Frecuencia de funcionamiento: 180 KHZ

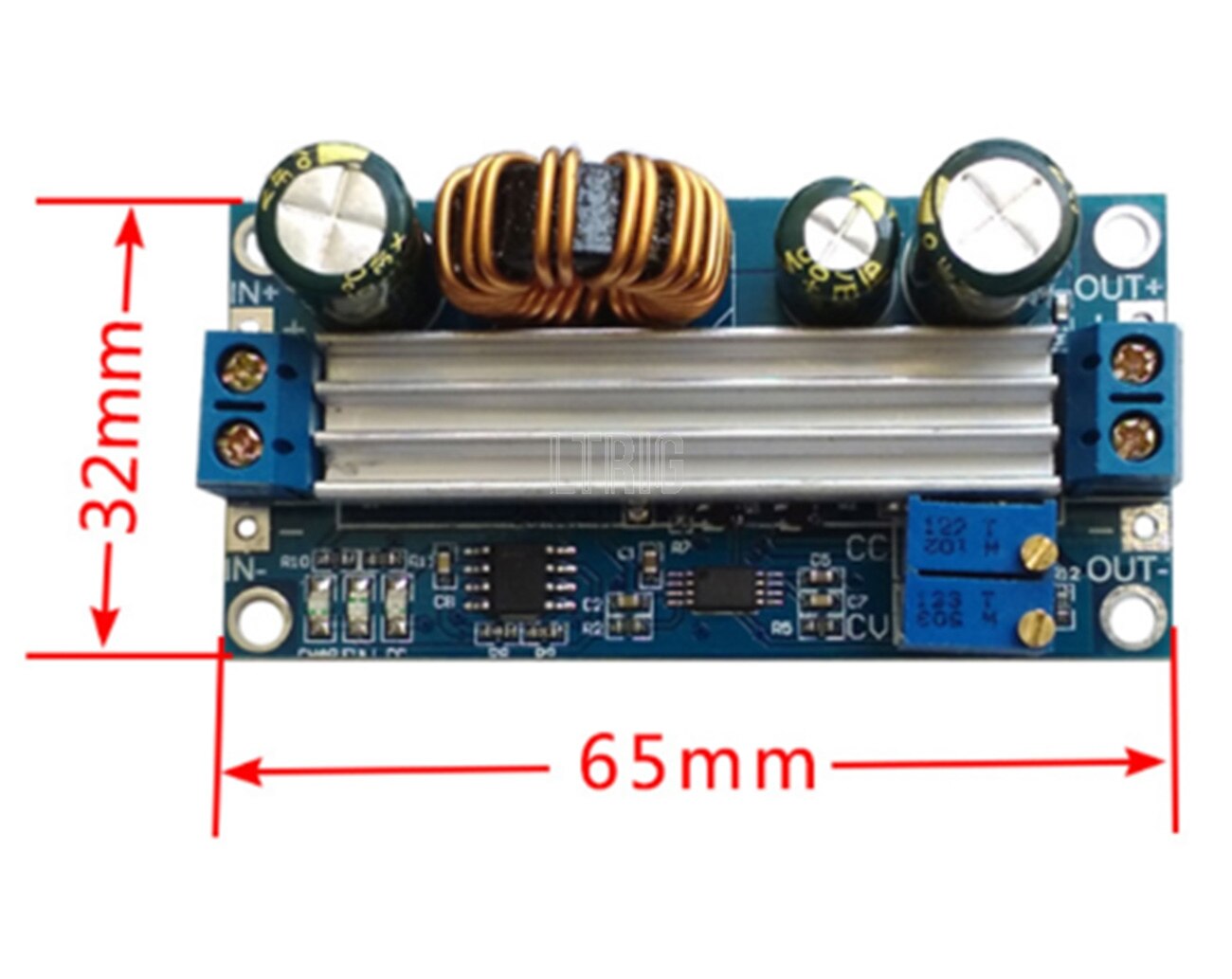

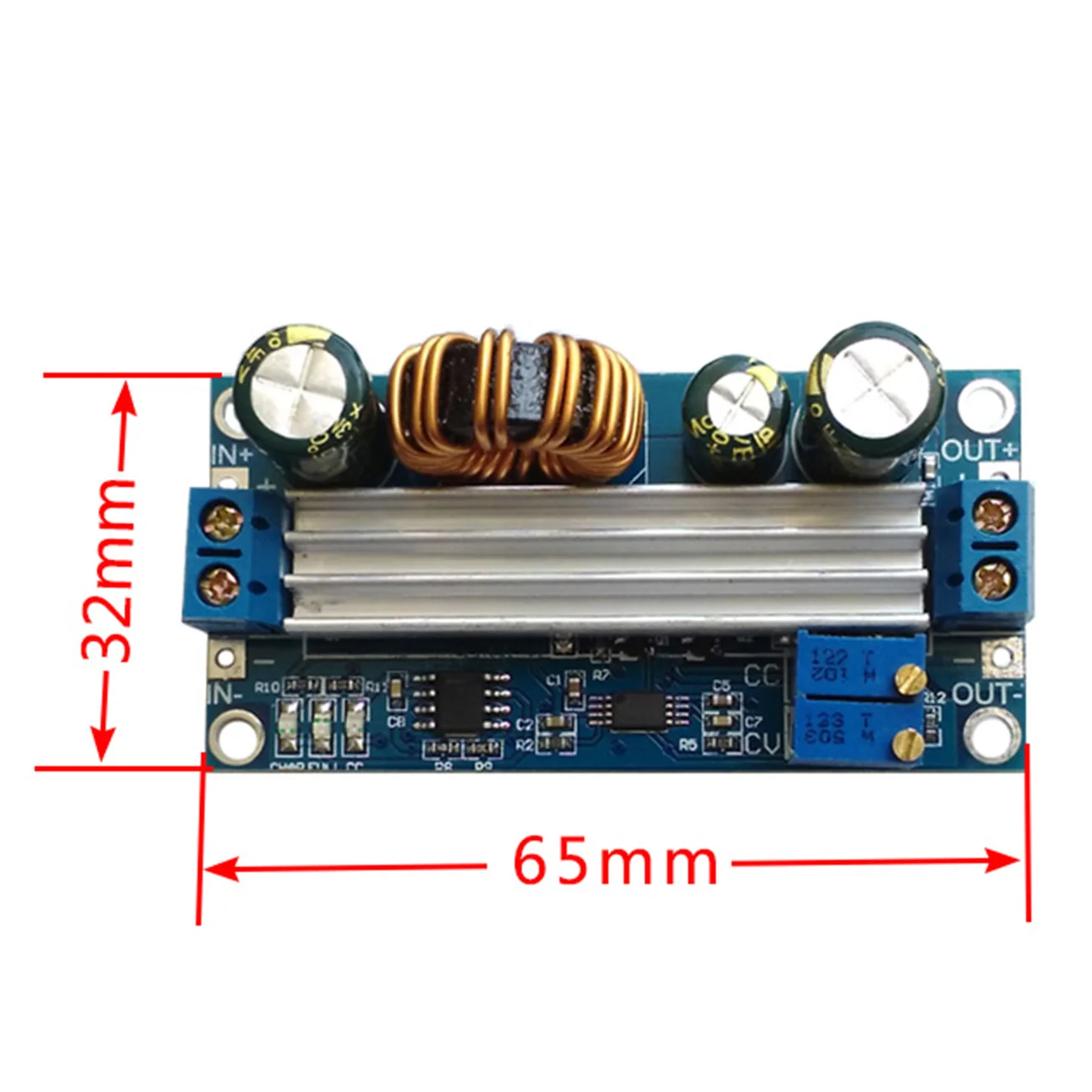

Tamaño: largo * ancho * alto 65*32*21mm

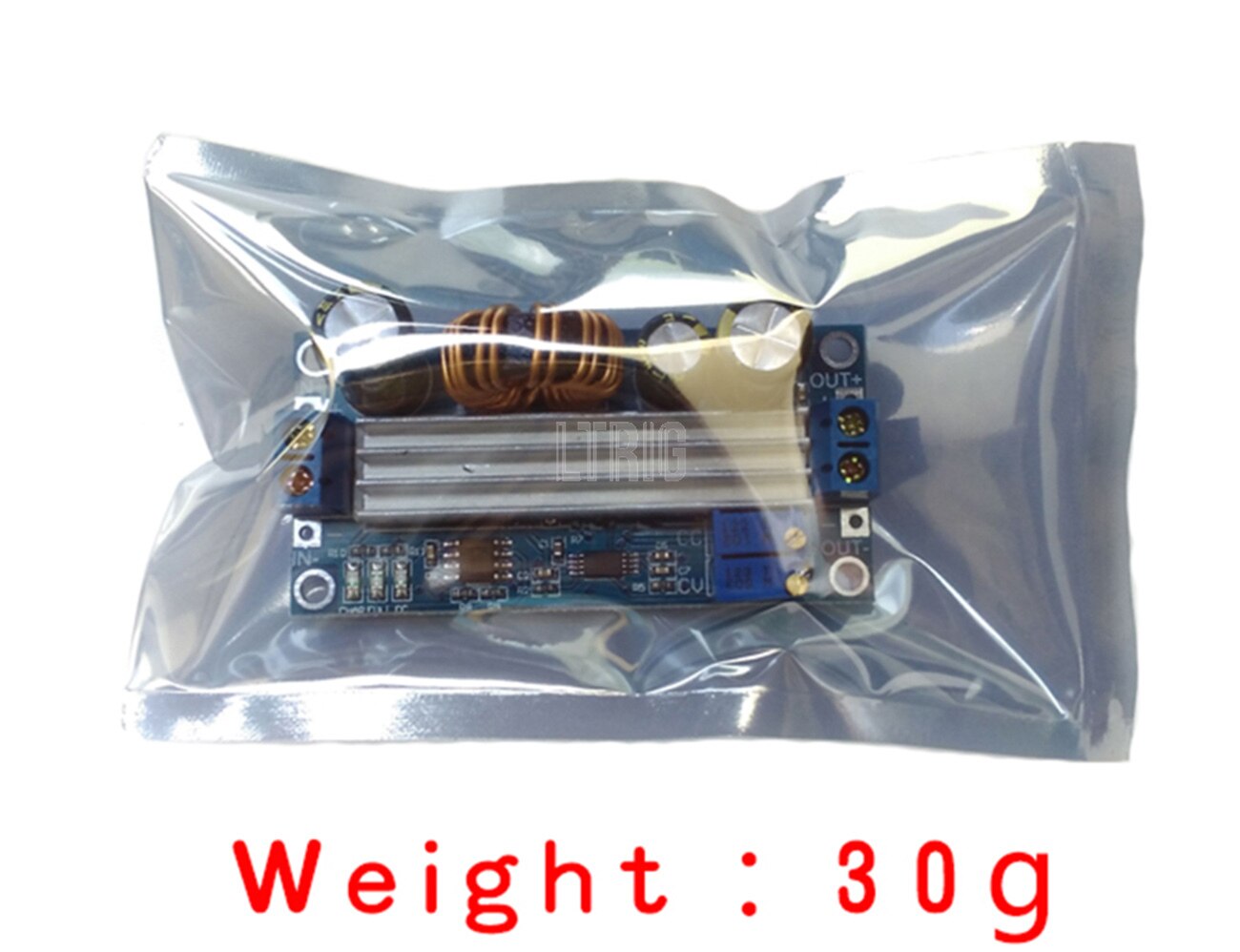

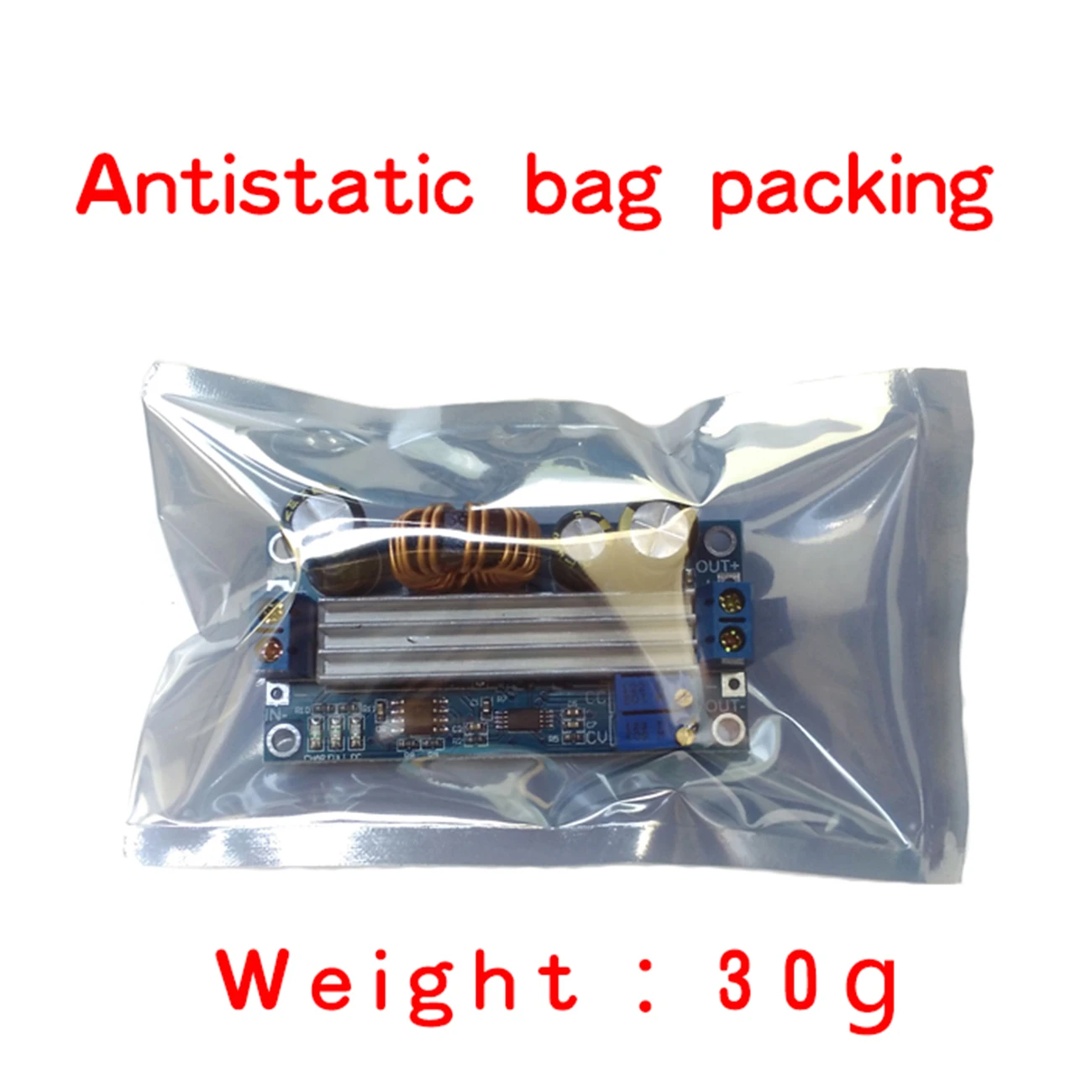

Peso: 30g

Uso de módulo:

1. Utilizado como un módulo de aumento y reducción general con capacidad de protección contra sobrecorriente

Instrucciones:

(1) Ajuste el potenciómetro de voltaje constante CV para que el voltaje de salida alcance el valor que desea.

(2) con el multímetro 10A corriente de salida de medición de cortocircuito de corriente (directamente a los dos cables de prueba se puede conectar a la salida), al ajustar el potenciómetro de corriente constante CC para que la corriente de salida alcance un valor de protección de sobrecorriente predeterminado. (Como el multímetro muestra que el valor actual es 2A, después usa el módulo cuando la corriente máxima solo puede ser 2A, la corriente a 2A cuando la luz indicadora de corriente constante de voltaje rojo, de lo contrario, la luz indicadora se apaga)

Nota: Cuando se utilizan en este estado porque la salida 0,05 corriente ohm muestreo resistencia conectado a la carga será de 0 ~ 0,3 V Tensión de caída de este es un fenómeno normal. Esta caída de voltaje no se retira de la carga, sino que se reduce a la resistencia de muestreo.

2. Utilizado como cargador de batería

La función de corriente no constante del módulo no se puede utilizar para cargar la batería, debido al consumo de energía de la batería y el cargador es muy grande, lo que resulta en una corriente de carga demasiado grande, daña la batería, por lo que el comienzo de la batería utiliza una carga de flujo constante, Cuando la carga en cierta medida, cuando la conmutación automática vuelve a la carga de voltaje constante.

Instrucciones:

(1) para determinar la batería recargable, necesita recargar el voltaje de la batería y la corriente de carga, si los parámetros de la batería de litio de 3,7 V/2200 mAh, entonces el voltaje de flotador de 4,2 V, la corriente máxima de carga de 1C o 2200mA.

(2) condiciones sin carga, el multímetro para medir el voltaje de salida, ajusta el potenciómetro de voltaje constante para que el voltaje de salida a voltaje de flotador; (si la carga de la batería de litio de 3,7 V, el voltaje de salida se puede ajustar a 4,2 V)

(3) con un multímetro de 10 a corriente de cortocircuito de medición de corriente de salida (directamente a los dos cables de prueba se pueden conectar a la salida), al ajustar el potenciómetro de corriente constante para que la corriente de salida alcance un valor de corriente de carga predeterminado;

(4) La carga gira la lámpara actual de fábrica por defecto 0,1 veces la corriente de carga. (La batería en proceso de cargar la corriente se reduce gradualmente, y gradualmente de carga de corriente constante a carga de voltaje constante, si la corriente de carga se establece en 1A, cuando la corriente de carga es inferior a 0.1A, la luz azul se apaga, la luz verde ya que la carga de la batería está completa)

(5) conectado a la batería, cargando.

(Los pasos 1, 2, 3, 4 son: fuente de alimentación de terminación de entrada, la salida no carga la batería)

3. Se utiliza como Módulo regulador de corriente constante LED de alta potencia

(1) determina la corriente de funcionamiento y el voltaje de funcionamiento máximo que necesitas para conducir el LED;

(2) en condiciones sin carga, multímetro para medir el voltaje de salida, Ajuste el potenciómetro de voltaje constante al voltaje de salida al voltaje de funcionamiento máximo LED;

(3) Medición de la corriente de cortocircuito de salida con el multímetro nivel de corriente 10A mientras se ajusta el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de funcionamiento LED predeterminada;

(4) conectado al LED, máquina de prueba.

(Paso 1, 2, 3: fuente de alimentación de entrada, salida sin luces LED de carga.)

Nota: Este módulo es de más de 3A y 35 W, ¡fortalece el calor!

Precauciones:

1. La entrada del módulo desde la salida está desactivada, de lo contrario la función de corriente constante está desactivada.

2. Asegúrate de que el tiempo de potencia de la fuente de alimentación sea mayor que la potencia requerida para la carga de salida.

3. Entrada del módulo sin entrada función antirretroceso, presta atención a la dirección de la fuente de alimentación positiva y negativa.

4. Voltaje de entrada a 8 V o más, el módulo puede la potencia máxima de salida, cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W. Módulo valor actual de la máxima 4A, la premisa está limitada por la potencia de salida máxima, como la salida de 17 V, la corriente no debe ser mayor que 2A.

5 módulo con protección de cortocircuito de salida, módulo de protección de cortocircuito apaga automáticamente la salida, para volver a alimentar el módulo se puede restaurar, si su fuente de alimentación sin protección de límite de corriente de salida, se recomienda en el fusible frontal de entrada del módulo, Mejorar el factor de seguridad.

6 el módulo tiene la función de protección de subtensión de entrada, el valor predeterminado es de aproximadamente 4,2 V, por debajo de este valor, desconectará automáticamente la salida, para volver a encender el módulo se puede restaurar (tenga en cuenta que el voltaje del puerto del módulo, cuando la corriente de entrada es relativamente grande, no ignore el voltaje de entrada en el cable).

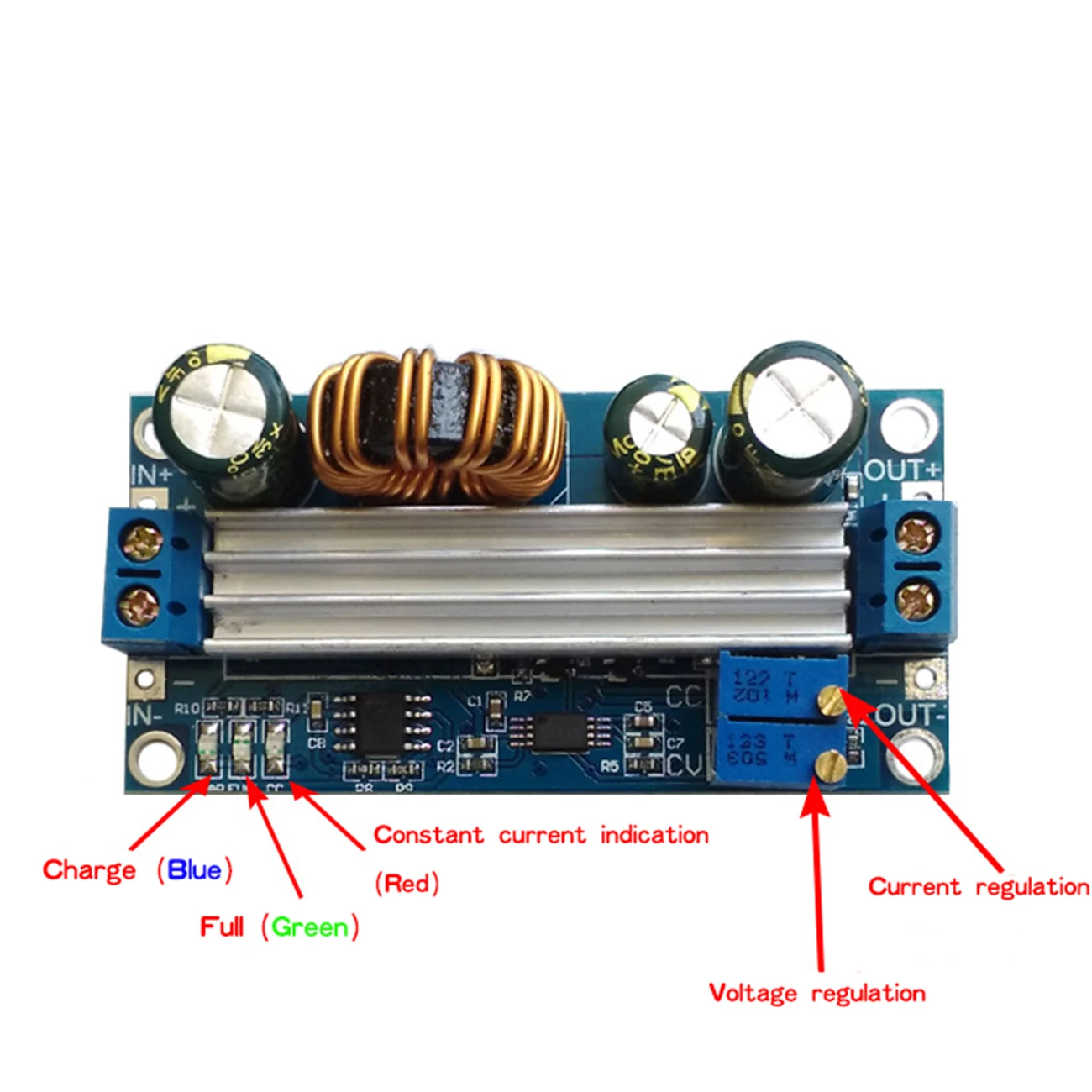

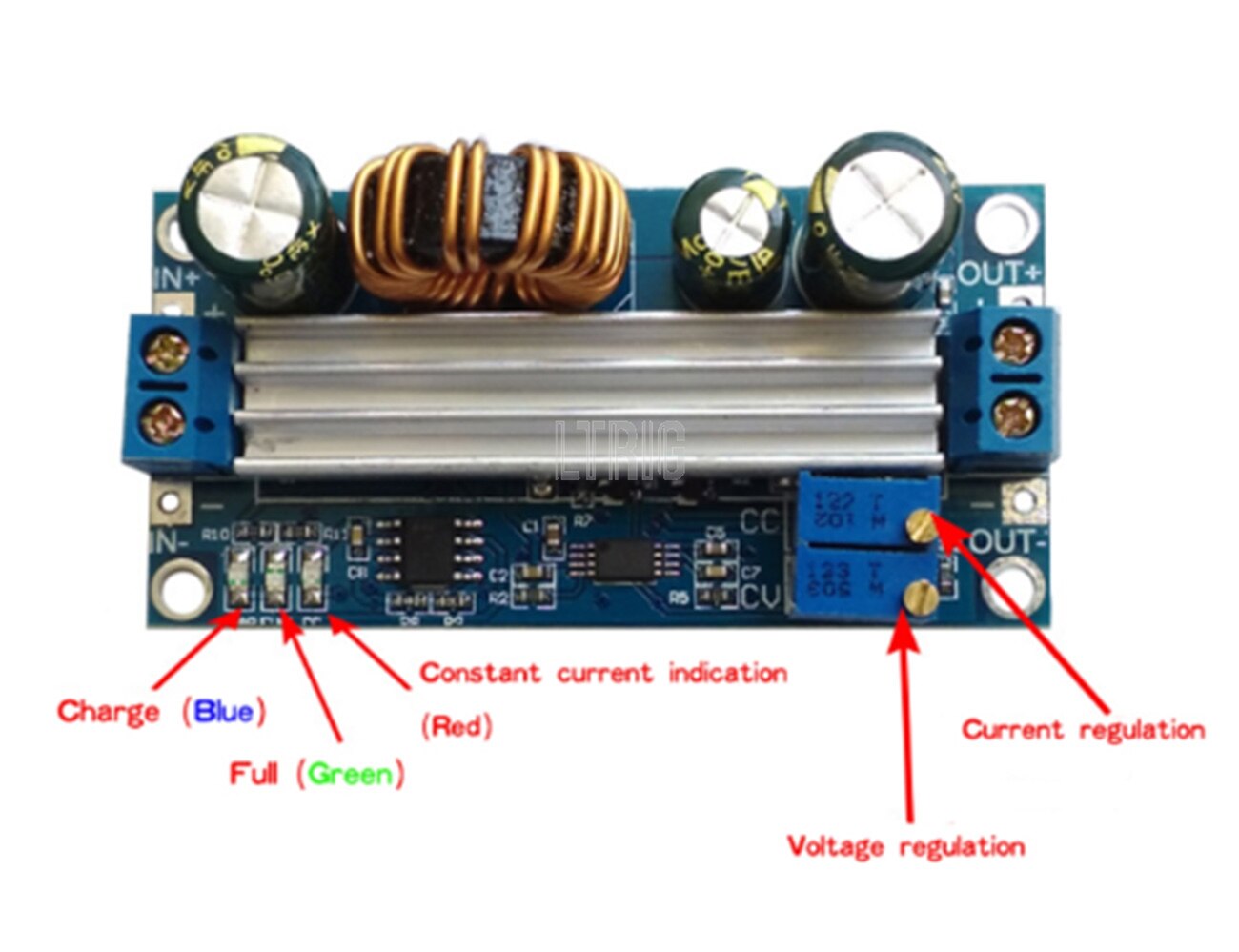

7 el módulo contiene tres indicadores, indicación de estado de corriente constante de voltaje (rojo, luz de modo de corriente constante), indicación de carga (azul), lleno de instrucciones (verde, gire la corriente de la lámpara 0,1 veces la corriente de configuración).
