Lonten Tech

Custom Ups modules Voor Raspberry Pi Pico, face Voed, Houden Pico run Terwijl Opladen custom PCB capacitors MIC PCBA Manufacturer

Custom Ups modules Voor Raspberry Pi Pico, face Voed, Houden Pico run Terwijl Opladen custom PCB capacitors MIC PCBA Manufacturer

Regular price $100.00 USD
Regular price $0.00 USD Sale price $100.00 USD
Sale Sold out


Raspberry Pi Pico en Li-Ion batterij zijn NIET inbegrepen.



BESCHRIJVING

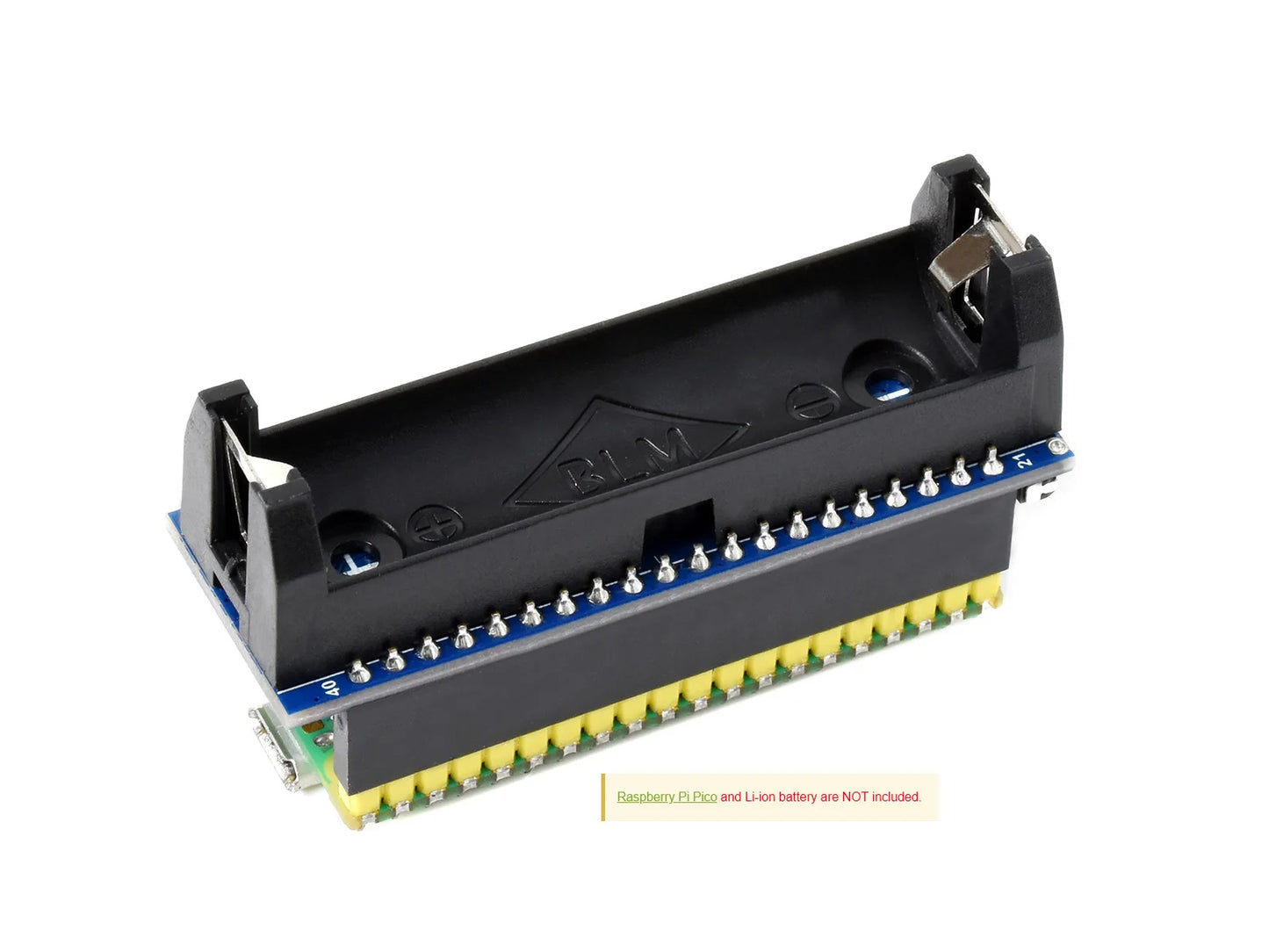

UPS Module Voor Raspberry Pi Pico, Noodvoeding


Noodvoeding Voor Pico

Houdt Uw Pico Running Terwijl Opladen, Monitoring Batterij Status Via I2C

Kenmerken In EEN Oogopslag

DePico-UPS-AIs een specialeUPS (Uninterruptible Power Supply)Module ontworpen voor Raspberry Pi Pico. Het bevat Li-Ion batterij schakelen lader met power path management, en spanning/stroom monitoring chip, kunt monitoring de batterij operationele status via I2C bus.

  • Standaard Raspberry Pi Pico header, ondersteunt Raspberry Pi Pico serie boards

  • Bevat Li-Ion batterij switching charger met dynamische power path management, meer stabiele voeding

  • I2C bus communicatie, monitoring de batterij spanning, stroom, vermogen, en resterende capaciteit in real time

  • Multi batterij bescherming circuits: dan laad/ontlaad bescherming, over huidige bescherming, kortsluiting bescherming, en reverse bescherming, samen met de egalisatielading functie, meer veilig en stabiel

  • Onboard opladen indicator, power indicator, en batterij waarschuwing indicator te controleren als de batterij correct is aangesloten

  • Wordt geleverd met ontwikkeling middelen en handleiding (Raspberry Pi Pico C/C + + en MicroPython voorbeelden)

Specificaties

OPLADEN VOLTAGE

5V

CONTROLE BUS

I2C

BATTERIJ ONDERSTEUNING

14500 li-ion batterij (NIET inbegrepen)

AFMETINGEN

60 × 21mm

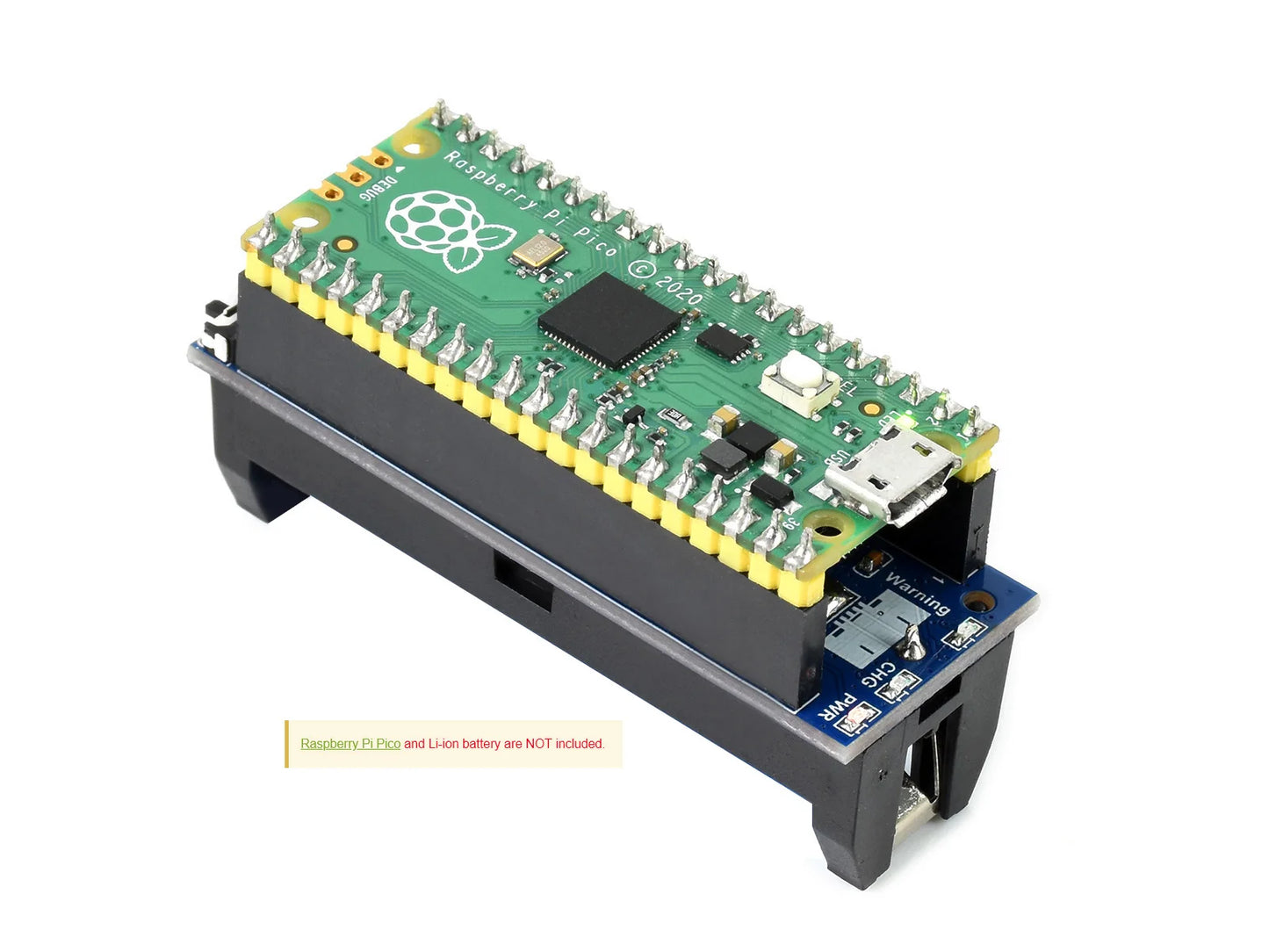

Raspberry Pi Pico Header Compatibiliteit

Onboard Vrouwelijke Pin Header Voor Directe Bevestiging Aan Raspberry Pi Pico

Raspberry Pi Picoand Li-Ion batterij zijn NIET inbegrepen.

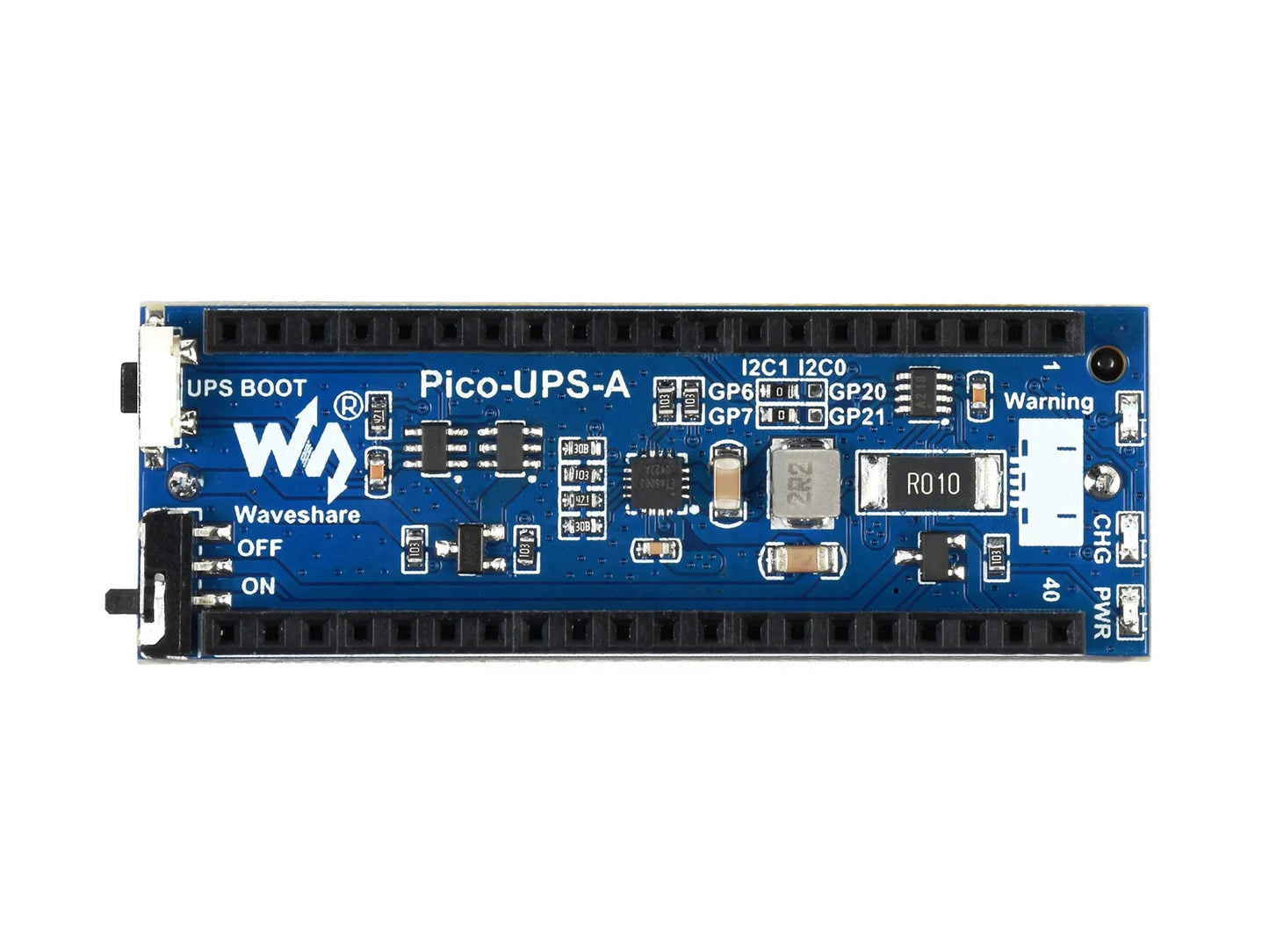

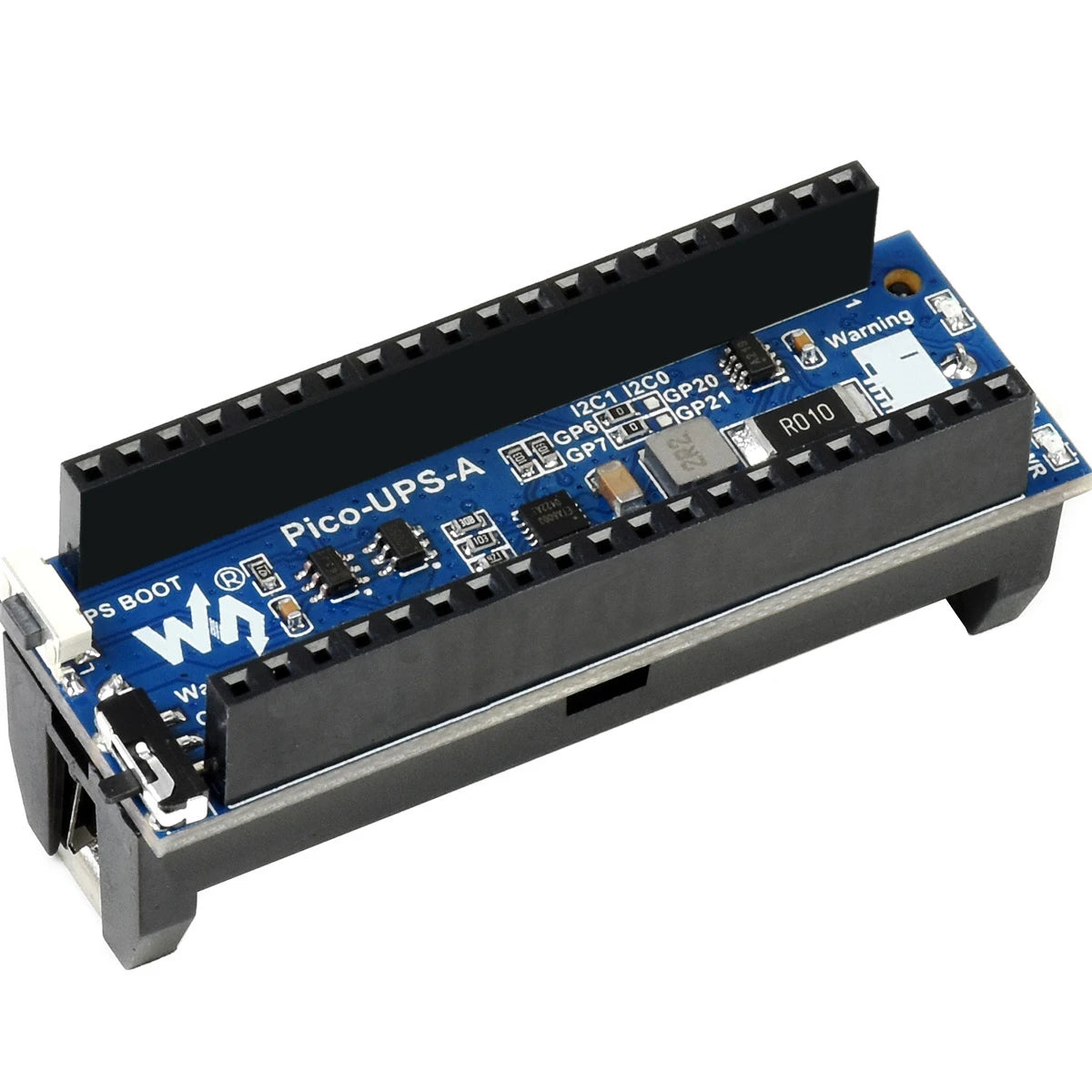

Wat Op Board
  1. ETA6003
    Oplader chip

  2. INA219
    Spanning/stroom monitoring chip

  3. S8261
    Li-ion batterij bescherming chip

  4. FS8205
    Li-ion batterij bescherming MOS

  5. AO3400
    Reverse-proof MOS

  6. SI2305
    Teller huidige voorkomen MOS

  1. Rapsberry Pi Pico header
    Voor directe bevestiging aan Raspberry Pi Pico

  2. Schakelaar

  3. Knop activeren
    Activeren de bescherming circuit na vervangen batterij

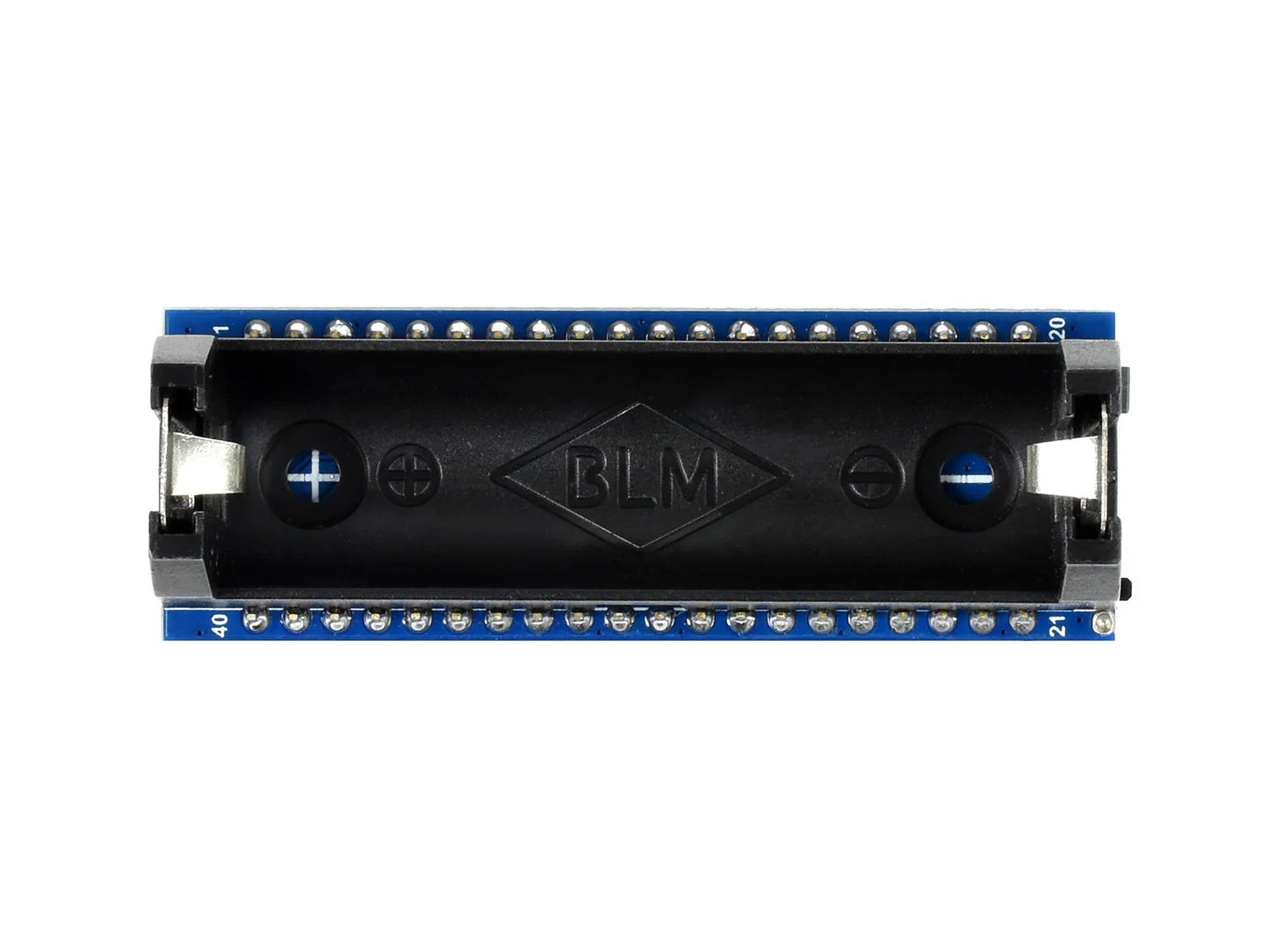

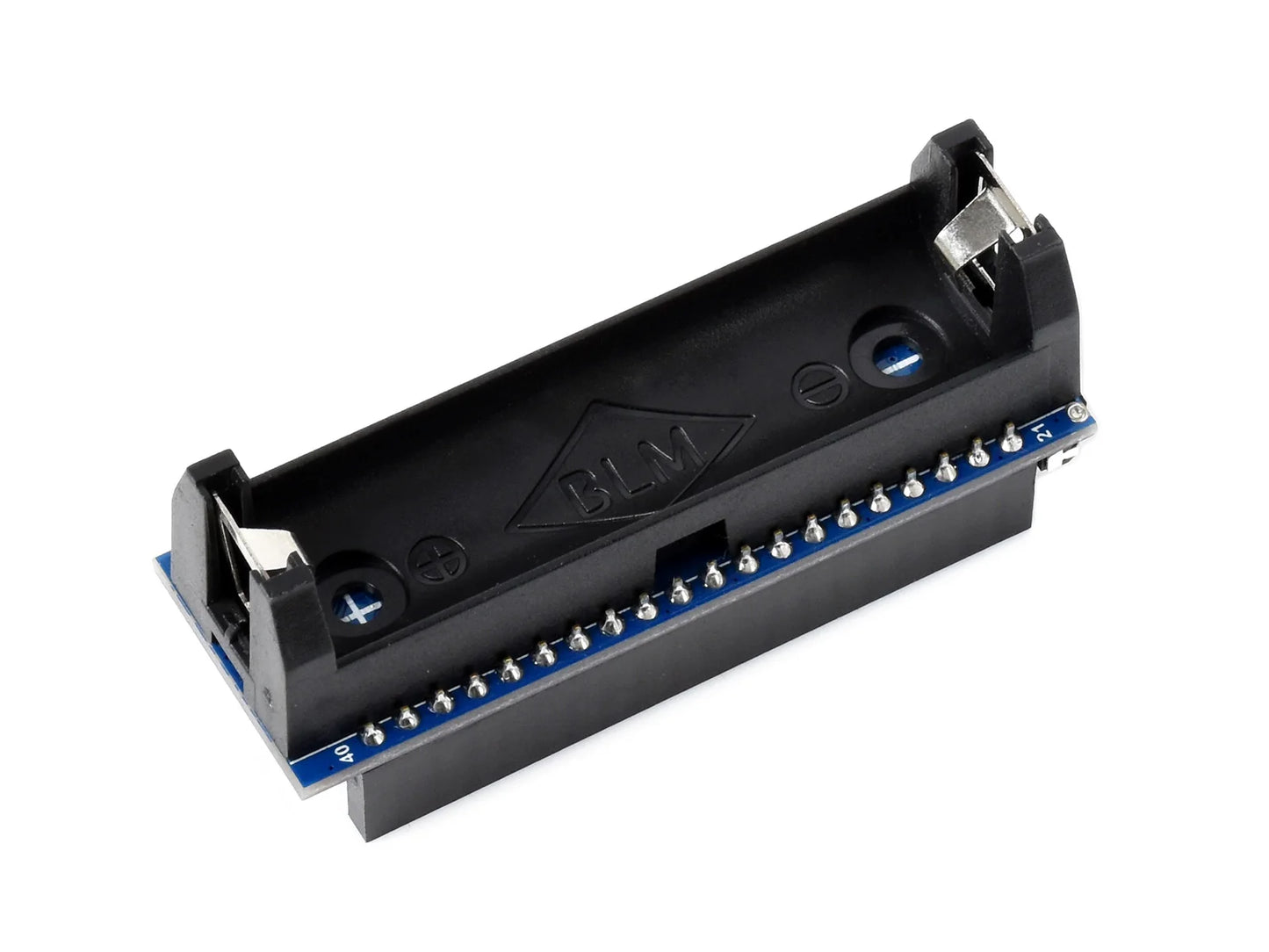

  4. 14500 batterij houder

Pinout Definition
Outline Afmetingen


PAKKET INHOUD



Gewicht:0.014 kg

  • De 14500 batterij is NIET inbegrepen

  1. Pico-UPS-A x1
