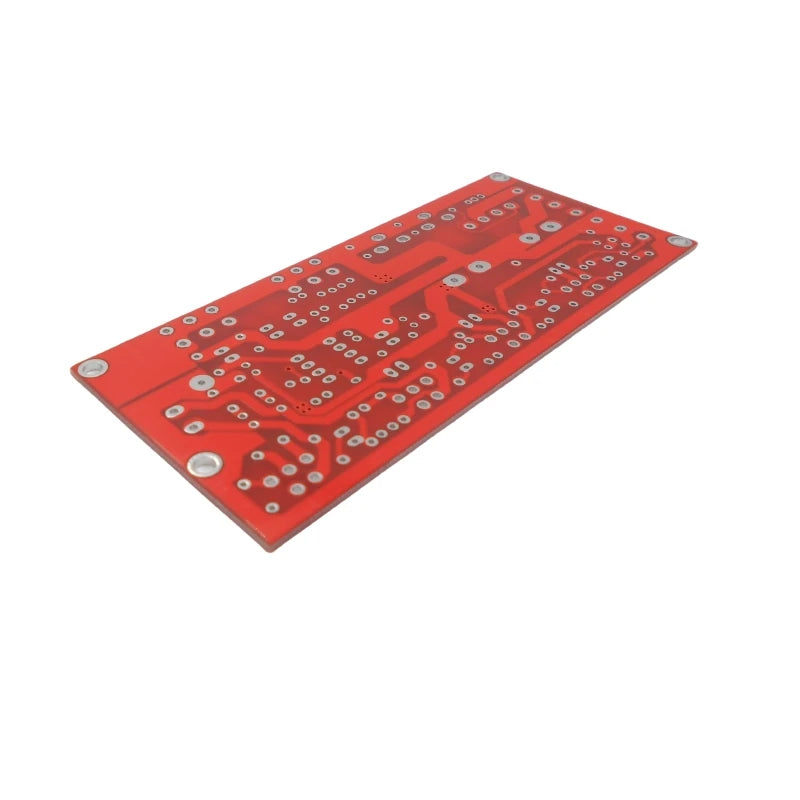

Custom TDA2030A/LM1875/TDA2050 empty PCB circuit board 2.1 three channel amplifier board

Desciption du produit:

Ce kit utilise quatre TDA2030A, dont deux sont responsables de l'amplification audio à mi-hauteur des canaux satellites gauche et droit, la puissance maximale est de 2*18W, et les deux autres sont une amplification basse fréquence BTL, la puissance maximale est de 36W. La partie basse est traitée par le circuit de double ampli opérationnel importé d'origine TI NE5532, et d'autres composants sont faits de dispositifs de marque de haute qualité pour assurer la restauration du son. Pour faciliter la connexion de l'utilisateur à l'appareil source, ce kit utilise une prise RCA. Les deux potentiomètres contrôlent respectivement le volume total et le volume du subwoofer. (Ce circuit utilise le RC pour ajuster les hautes et basses fréquences à travers le potentiomètre. Le circuit a un traitement de tonalité mi-haute. Le circuit de basse utilise un filtre passe-bas. Aucun son aigu supplémentaire n'est requis. Potentiomètre) Ce kit est compatible avec les modèles TDA2050 et LM1875.

Si votre son existant n'est pas idéal, et que vous voulez trouver une bonne carte d'amplificateur de puissance à remplacer, alors cette carte d'amplificateur de puissance sera votre meilleur choix! Le programme mature, le prix satisfaisant, est comparable à la qualité sonore de la machine finie de plus de 800 yuans dans le centre commercial. Vous ne devez pas le manquer ~~

Une fois le produit fini installé, vous pouvez profiter du pur plaisir d'une qualité sonore parfaite, comme si vous étiez là!

Cette carte d'amplificateur de puissance 2.1 n'est pas traditionnellement utilisée RC pour régler la fréquence haute et basse à travers le potentiomètre. Les canaux satellites gauche et droit sur le circuit font le traitement de tonalité moyenne et élevée, le circuit de basse utilise le filtre passe-bas, les chaînes satellites gauche et droite n'ont que la sortie sonore moyenne et haute fréquence, pas de basses lourdes. Sortie de fréquence, si vous utilisez les canaux satellite gauche et droit pour l'audio 2.0, si vous ne connectez pas le canal de basse, vous ne pouvez entendre que la fréquence audio haute et moyenne! (Il est recommandé de connecter les haut-parleurs satellites gauche et droit et le subwoofer avec un total de trois haut-parleurs. Les paramètres des haut-parleurs satellites gauche et droit doivent être les mêmes. Veuillez produire l'application en fonction de l'identification à bord).

Paramètres d'alimentation: AC double transformateur de puissance 12V Puissance supérieure à 30W (la chaleur du circuit intégré est proportionnelle à la puissance d'entrée) (Remarque: ne peut pas être utilisé avec une seule connexion d'alimentation, comme la puissance de l'ordinateur portable est une alimentation unique).

Impédance de sortie: haut-parleurs satellites gauche et droit 4 ohms à 8 ohms woofer 8 ohms (rappelez-vous)

Afin de garantir la qualité sonore du produit, et en même temps s'assurer que le son parfait que le produit émet est le même, veuillez entrer selon les paramètres ci-dessus, et se connecter selon le schéma de câblage donné par nous. Lors de la connexion de l'entrée du double transformateur de puissance, veuillez faire attention à la connexion correcte des trois lignes, sinon le circuit intégré brûlera le circuit intégré, merci de votre coopération! Si vous utilisez une alimentation et des haut-parleurs inadaptés et que cela affecte le fonctionnement normal de l'amplificateur, veuillez vérifier que l'entrée et la sortie correspondantes sont raisonnables!

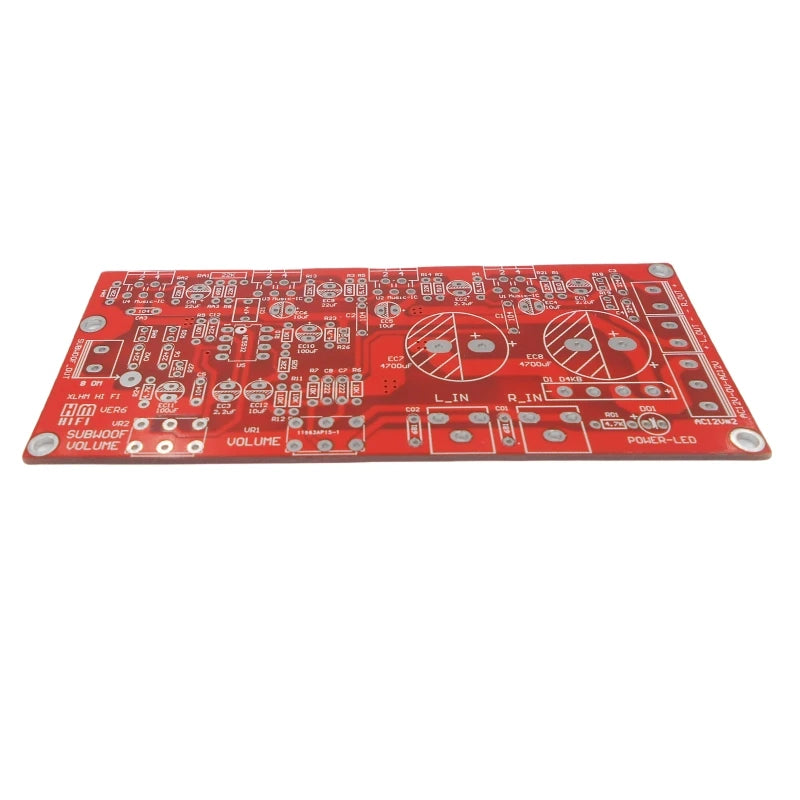

Prix de la pièce (radiateurs non compris. Parce que la chaleur des quatre TDA2030A est grande, veuillez utiliser un dissipateur thermique avec un volume assez grand). La livraison est une carte vide et tous les composants sur la carte. Vous devez connaître l'électronique vous-même. La technologie, et ont une certaine capacité à compléter l'installation! Le soudage est également très simple, il y a déjà l'identification des composants sur la carte PCB, il suffit d'insérer la soudure selon la marque.

Ce produit est une pièce de rechange, s'il peut compléter le soudage, le travail normal et votre capacité pratique est directement liée, les pièces de rechange ne sont pas disponibles à la vente, veuillez comprendre, si vous avez besoin d'installer le tutoriel, veuillez contacter le service client Wangwang, merci pour votre coopération!
