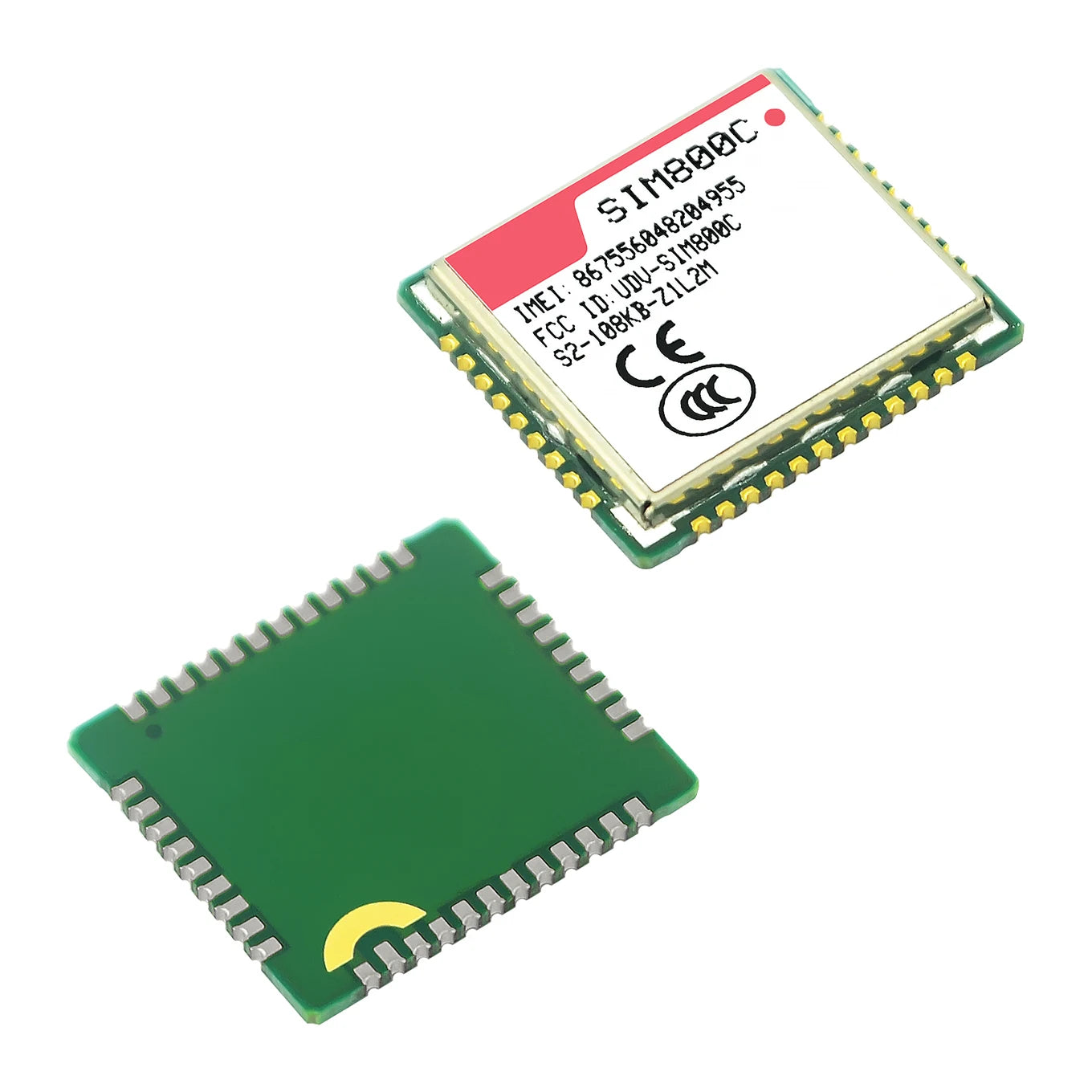

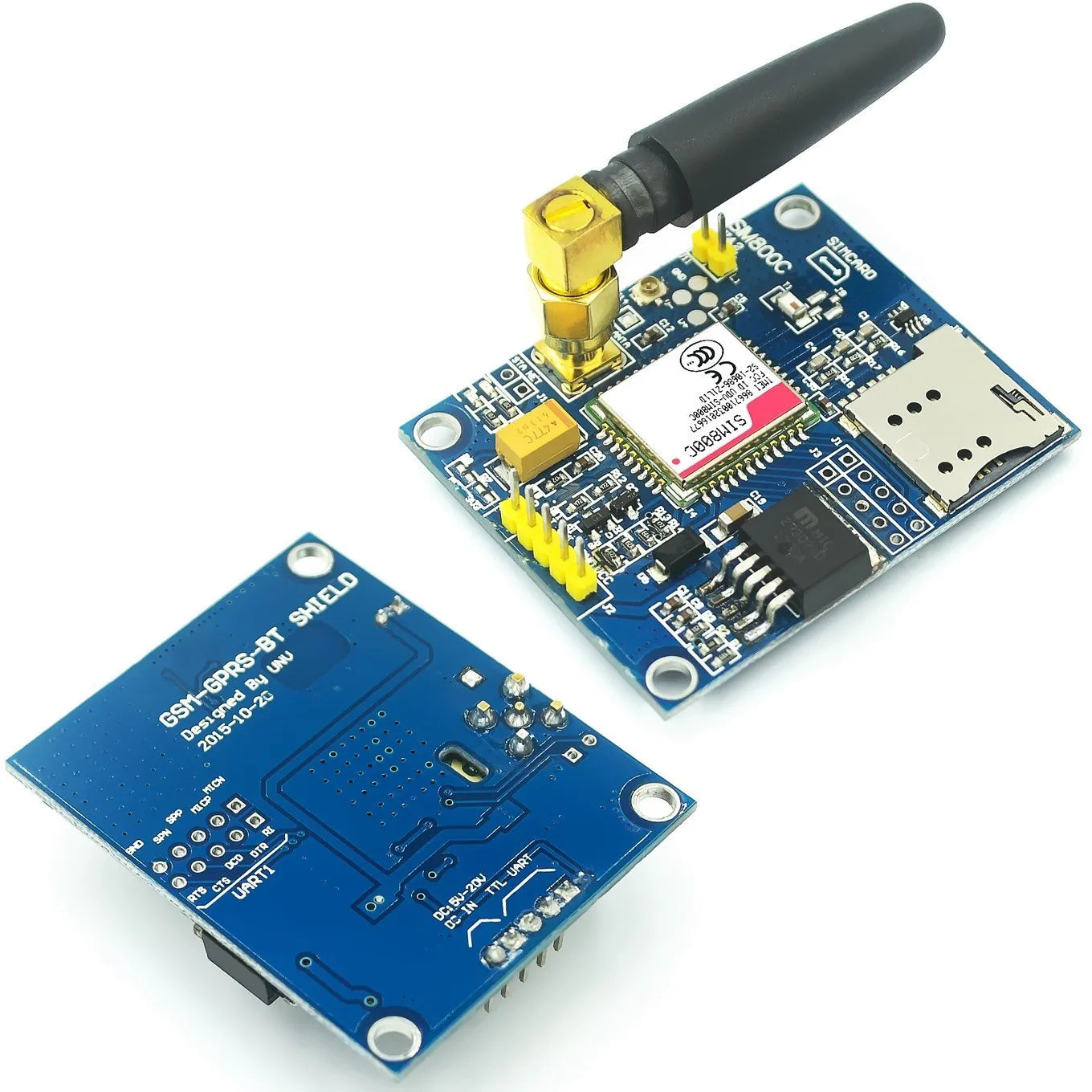

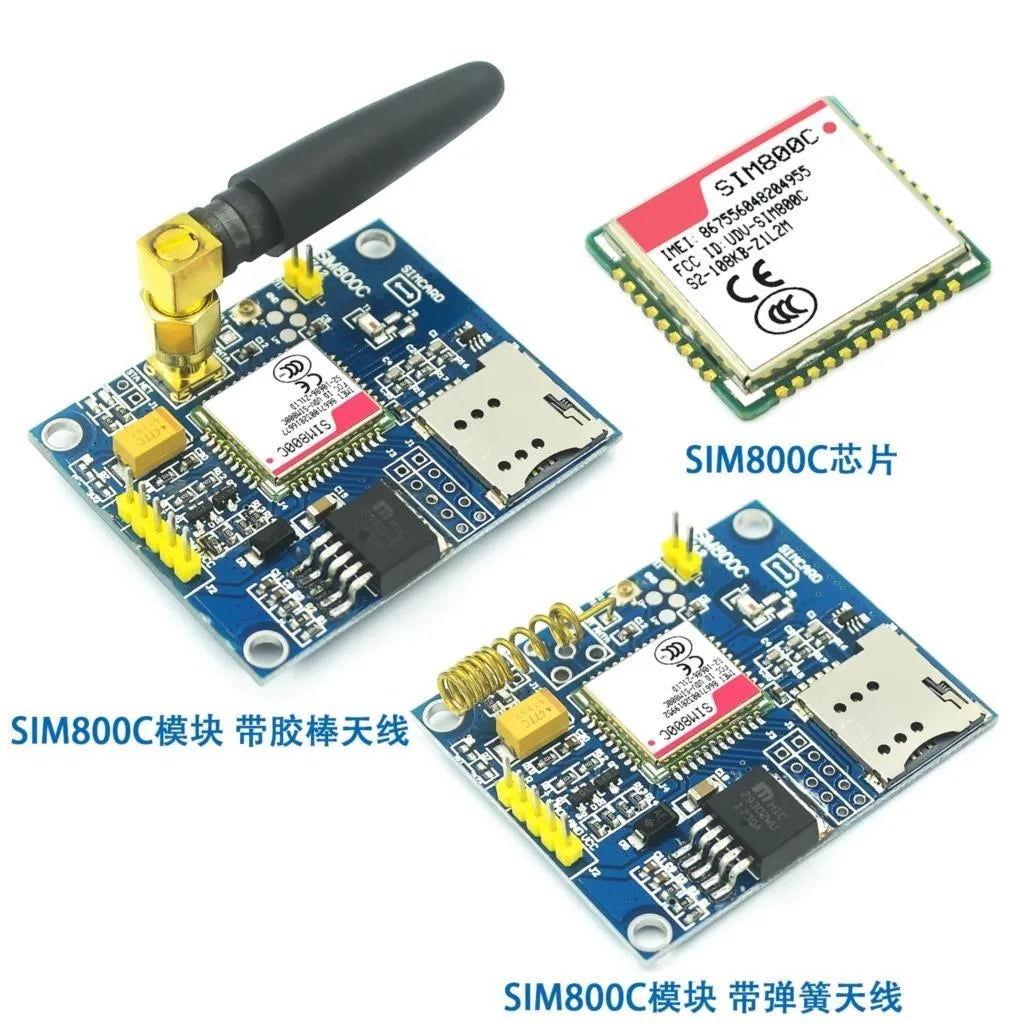

Custom SIM800C module SMS data can be used instead of global SIM900A development board

Custom SIM800C module SMS data can be used instead of global SIM900A development board

Regular price $6.04 USD
Regular price $11.04 USD Sale price $6.04 USD
Sale Sold out
color
Características do produto:


1. faixa de tensão de entrada de 5 v-20 v dc, escala da fonte de alimentação para uma variedade de ocasiões da fonte de alimentação, estudantes e projetos para usar mais conveniente, corrente de pico da comunicação do módulo gprs é muito grande, baixa tensão, de modo que a maior tensão de alimentação da placa de desenvolvimento, corrente menor a pressão da fonte de alimentação, Quanto menor a integração do módulo gprs no produto, a placa de energia da placa de desenvolvimento precisa ser levada em conta, tornando a linha de energia mais de 1mm de largura, tão curto quanto possível;
2 módulo conectado à energia conectado automaticamente à conexão de rede, não há necessidade de controlar o botão de inicialização, ligar o início direto, eliminando a necessidade de um processo de inicialização, definir o pino de inicialização, você pode controlar o usuário para controlar a máquina;
3. módulo ttl com circuito de conversão de nível, compatível com uma variedade de porta serial de chip único. Não precisa converter diretamente conectado;
4. interface de áudio pino para fora a maneira de facilitar o teste, definir de lado fone de ouvido e interface de microfone;
5. função tts \ dtmf do apoio, você pode texto diretamente através da transmissão da língua e chamada para identificar umas as outras chaves, para conseguir e 10086 função de voz;
6. bluetooth, protocolo bluetooth 3.0, sinal de antena bluetooth aprimorado super, suporte para porta serial spp e serviços de áudio;
7. interface de bateria de lítio reservada bat, você pode usar bateria de lítio-alimentado, desenvolvimento de engenharia fácil, bateria de lítio 3.7 v ou bateria de lítio 18650;
8. a relação reservada do ipex, relação de sma, relação da antena da mola, pode ser usada para ocasiões diferentes, antenas diferentes

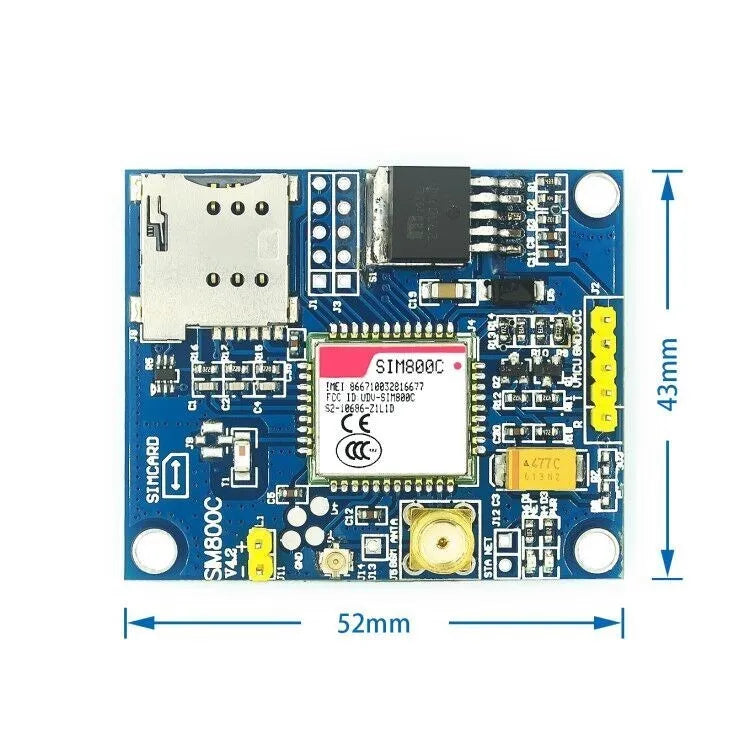

Pin descrição do produto:
GND: terra Poder
Vcc_in: pino da fonte de alimentação, entrada DC5V-20V, para alimentar a placa
Ri: pino de ponta de toque do kernel
Dtr: preparação do terminal de dados
Txd: módulo de porta serial para enviar pino, nível ttl (não pode ser conectado diretamente ao nível rs232)
Rxd: módulo porta serial receber pino, nível ttl (não pode ser conectado diretamente ao nível rs232)
U2_r: módulo porta serial 2 receber pino
U2_t: módulo de porta serial 2 envie o pino
V_m: então a tensão 5 v/3.3 v do microcontrolador da placa do controlador do alvo (de acordo com seu próprio microcontrolador é o kernel de quantos v para distinguir), o pino é usado para converter a placa de módulo gsm txd e rxd para a lógica ttl correspondente
ADC: detecção de ADC
Spp: pino de saída de áudio do núcleo
Spn: pino de saída de áudio do núcleo
Mc-: pino de entrada de áudio do núcleo
Mc +: pino de entrada de áudio do núcleo
Pwr: puxe este pino para permitir que o módulo ligue ou desligue
Bat: pino de entrada da bateria de lítio, 3.3 v-4.4 v


Pacote inclui:

Placa de Desenvolvimento 1x SIM800C
