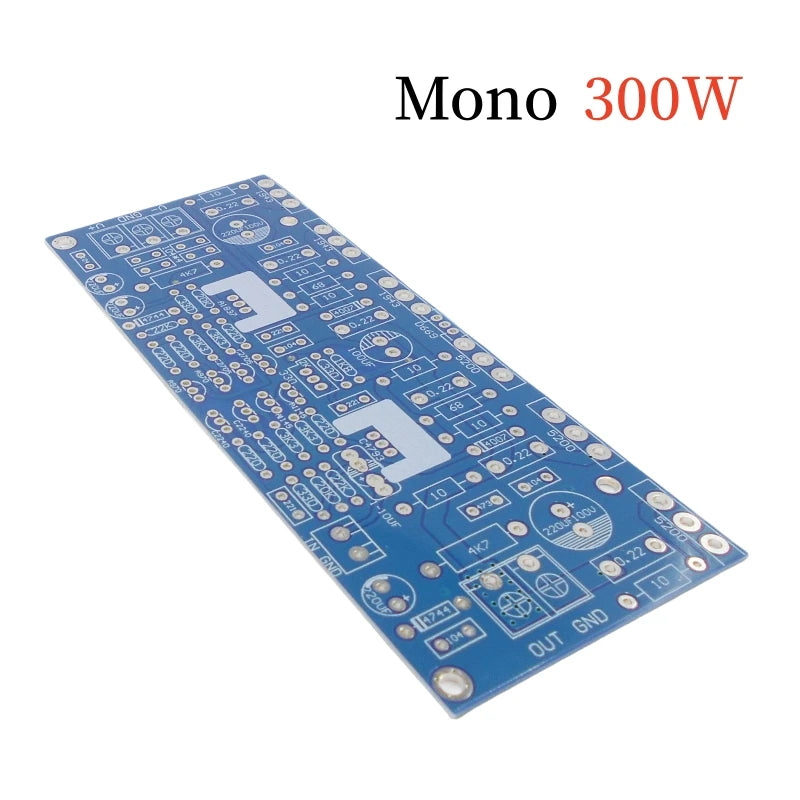

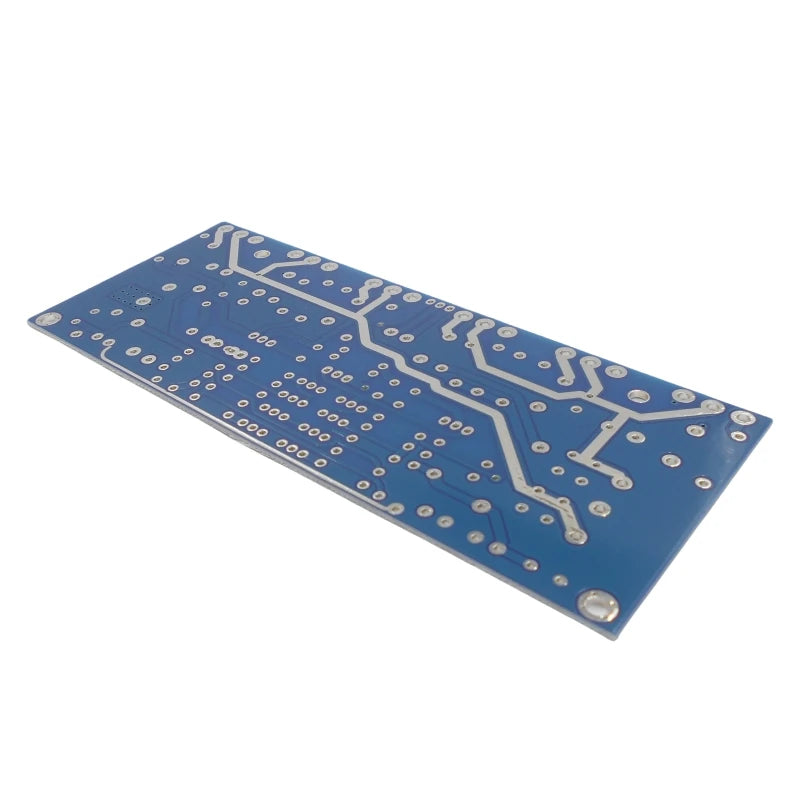

Custom Mono 300W amplifier board 1943+5200 high-power Toshiba pair transistor rear stage PCB empty board

Custom Mono 300W amplifier board 1943+5200 high-power Toshiba pair transistor rear stage PCB empty board

$0.85 USD
$3.85 USD $0.85 USD
Sale Sold out

Le conseil est:

Mono, sans circuit de rectification Après la carte de l'amplificateur de puissance, vous avez besoin de deux canaux, veuillez acheter 2 pièces.
La conception du circuit utilise un double circuit différentiel à tube de paire audio haute tension A970/C2240 et un circuit A1145/C2705 pour l'amplification de tension.
Promouvoir l'utilisation de la puissance moyenne au tube A1837/C4793, l'étage de sortie utilise un tube Toshiba haute puissance A1943/C5200.
Large gamme d'alimentation, DC positif et négatif 20V-50V peut être
Tant que vous avez assez de puissance pour atteindre facilement 300W
La qualité sonore est bonne, la force motrice est très forte et le haut-parleur de 15 pouces est poussé, sans pression.

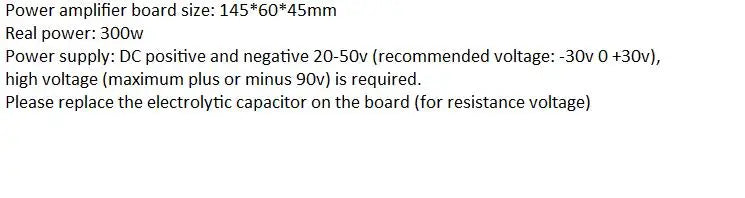

Taille de la carte d'amplificateur de puissance: 145*60*45mm
Puissance réelle: 300W
Alimenté par:
DC positif et négatif 20-50V (tension recommandée: -30V 0 + 30V)
Si vous avez besoin de haute tension (maximum plus ou moins 90V), veuillez remplacer le condensateur électrolytique sur la carte (changer le condensateur haute tension)
Le pas du siège de 2P 3P est de 7.62mm
10 = 0.22 = 0.22R 10 ohm résistance ciment résistance 104 = 0.1uF condensateur 68 = 68 = 220 ohm résistance 220 Ohm résistance
Résistance 3K3 = 3.3K
Condensateur 104*4 = 0.1uF * 4 221 = 220pF
0.22 est une résistance de ciment non inductive 0.22R
10 et 68R sont des résistances de 1W watt 0.22R est de 2W watts, et 5W peut être
Les condensateurs en polyester 1uF-10uF et les condensateurs électrolytiques peuvent être soudés, nous utilisons 4.7uF, les condensateurs électrolytiques doivent faire attention à la polarité, 4.7K large, avec 2W et 5W
Besoin d'une liste de produits logistiques, veuillez contacter le personnel client pour extraire.
Carte amplificateur de puissance Mono 300W 1943 + 5200 carte amplificateur haute puissance PCB version vide

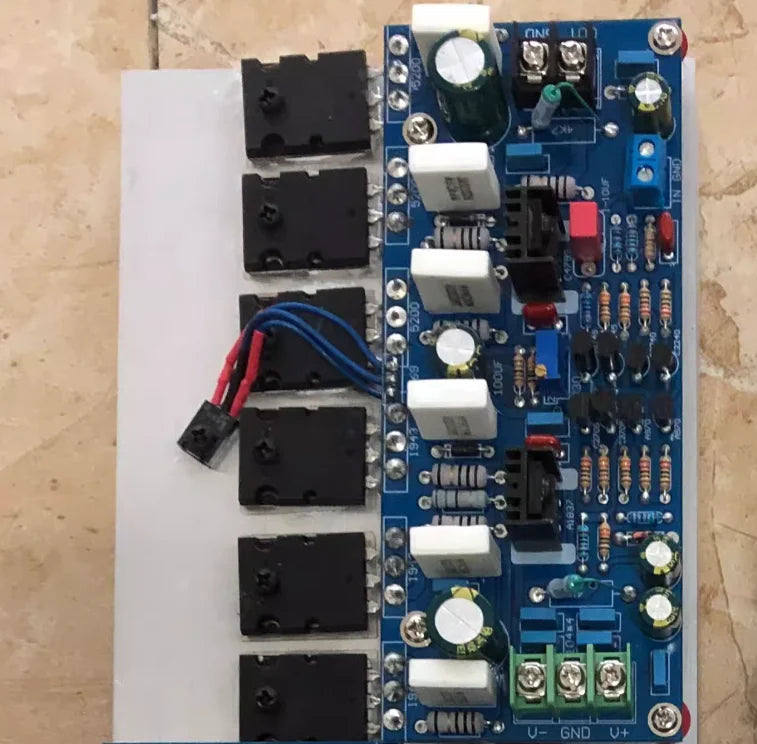

Assemble the rendering:
