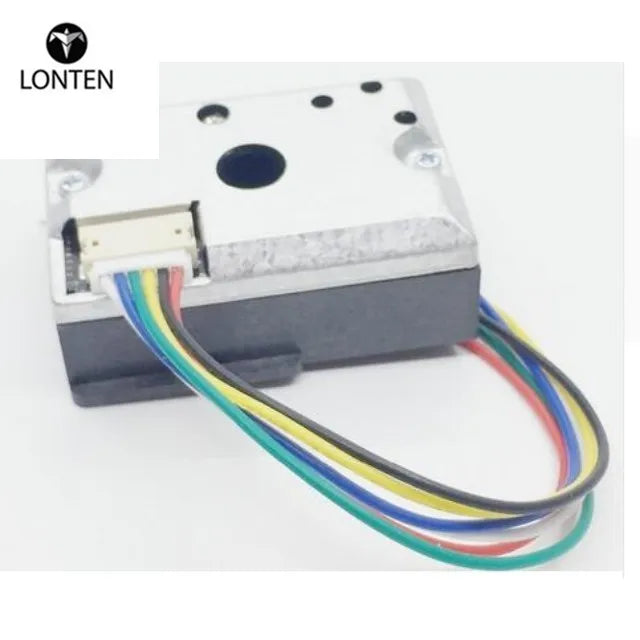

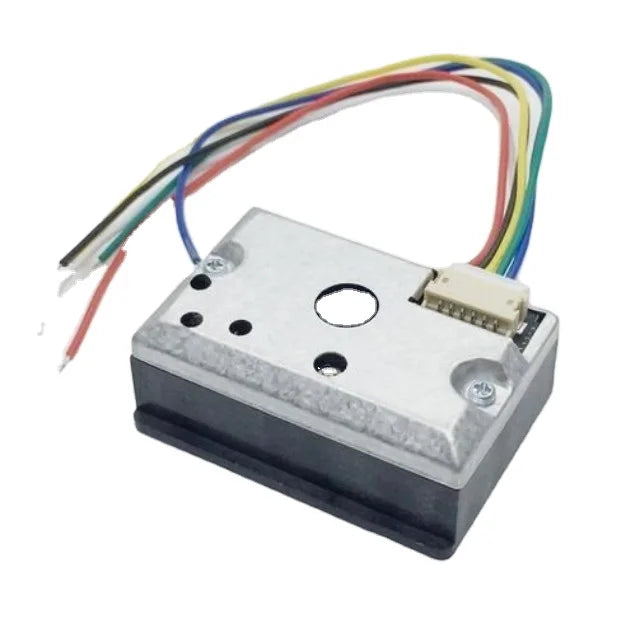

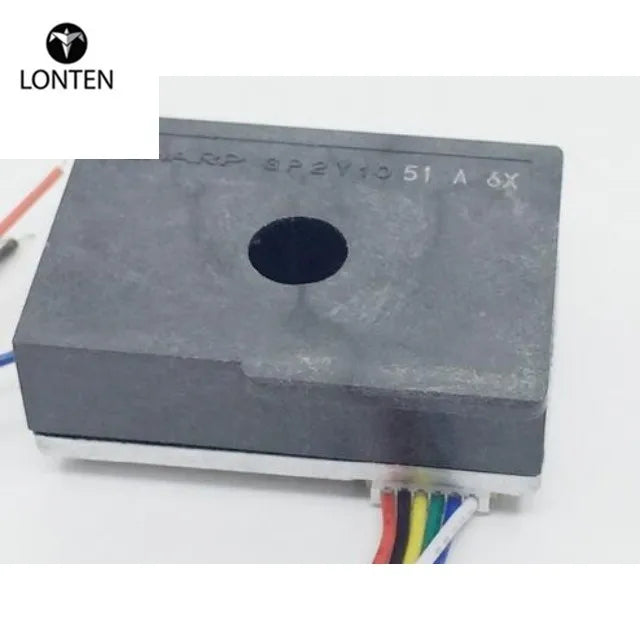

Custom Lonten GP2Y10 PM2.5 dust dust sensor sensor GP2Y1051AU0F PM2.5 sensor / 0 peripheral circuit / 5V serial output for ard Manufacturer

sensor de polvo GP2Y1051AU0F

uno, la ventaja de los productos:

1, sensibilidad Gao Min: concentración detectable de 35 microgramos/metro cúbico;

2, súper pequeño: construido en diversos equipos;

3, bajo costo: sin añadir circuito auxiliar;

4, la tasa de precisión es alta: el estándar de comunicación serial, precisión de la medición es obviamente mejor;

5, la velocidad de transmisión: 2400bit/s;

6, buena consistencia, fuerte anti-interferencia, fuerte consistencia.

dos, el campo de aplicación del producto:

este producto puede ser utilizado para el aire acondicionado, máquina de la purificación del aire, purificador de aire, equipos de pruebas de calidad de aire.

la experiencia acerca de nuevos sensores, tiene un lado bueno, también tienen los aspectos insuficiente:

1, el nuevo sensor sólo puede utilizar la salida de serie, sensor incorporado del microcontrolador, $ number bits de muestreo, por lo tanto, los datos de salida al menor 4.8mv, que determina el límite de detección de ella. hacer un buen trabajo en la calibración de concentración, 4.8mv básica representa la concentración de 20ug/m3, por lo tanto, el límite de detección de 20 ~ 30ug nuevo sensor. esto es consistente con la introducción de SHARP Hoja de Datos. pero en comparación con la salida analógica de 1050 y 1010, sensor con salida digital en 30ug GP2Y1051 debajo de la sensibilidad reduce.

2, el nuevo sensor, mayor estabilidad. el built-in 220 uF condensador de tántalo, su capacidad anti-interferencia es fuerte.

3, el nuevo sensor incorporado SMC algoritmo, es opaco. después de la prueba, y no directamente a la cantidad de conversión de voltaje digital de forma sencilla. después de que el interior hacen de depuración, se trata de dispositivos de serie de salida al exterior. velocidad de salida, 2400 velocidad de transmisión, un muestreo leer necesitan alrededor de 70 ms.

4, después de la prueba, el sensor hacia el filtro de salida de aire cuando la tensión de salida cae a $ number mv \ 4.9mv \ 9.8mv.., GP2Y1051 y var otros valores, y el valor de la tensión no va a cambiar, como la tarjeta principal como. por el momento se llama 0 deriva de referencia. también puede ser considerado como un sensor de algoritmo incorporado, tomando esto como anormal, y luego continuar (lock) de salida de un valor, o ser bastante desconcertante. así que por favor no se a limpiador de agujeros de aire de salida, prueba! a causa del aire será inferior a los límites de detección del sensor de concentración de partículas de 30ug en general, entonces la tensión al instante acercarse a 0 puntos de referencia, habrá una sensación de deriva. así que si no algoritmo de corrección, la detección de numérica será atrapado aquí. afortunadamente, este programa para mejorarlo. (gracias amigos hijo kapok comentar.)

5, para resolver el problema anterior, de repente me di cuenta, el sensor no debe estar frente a la salida de aire limpio. debido a que el sensor y la bomba de aire de tipo tipo de difusión es el mismo, tiene la demanda de flujo de aire. así que ya que es un tipo de difusión, también deben ser colocados verticalmente en el viento era el lugar, para difusión de aire libre. pantalla numérica de este tipo es más preciso. asegúrese de anotar. usted puede poner el lado del sensor, para ventilar.
