[Overzicht]

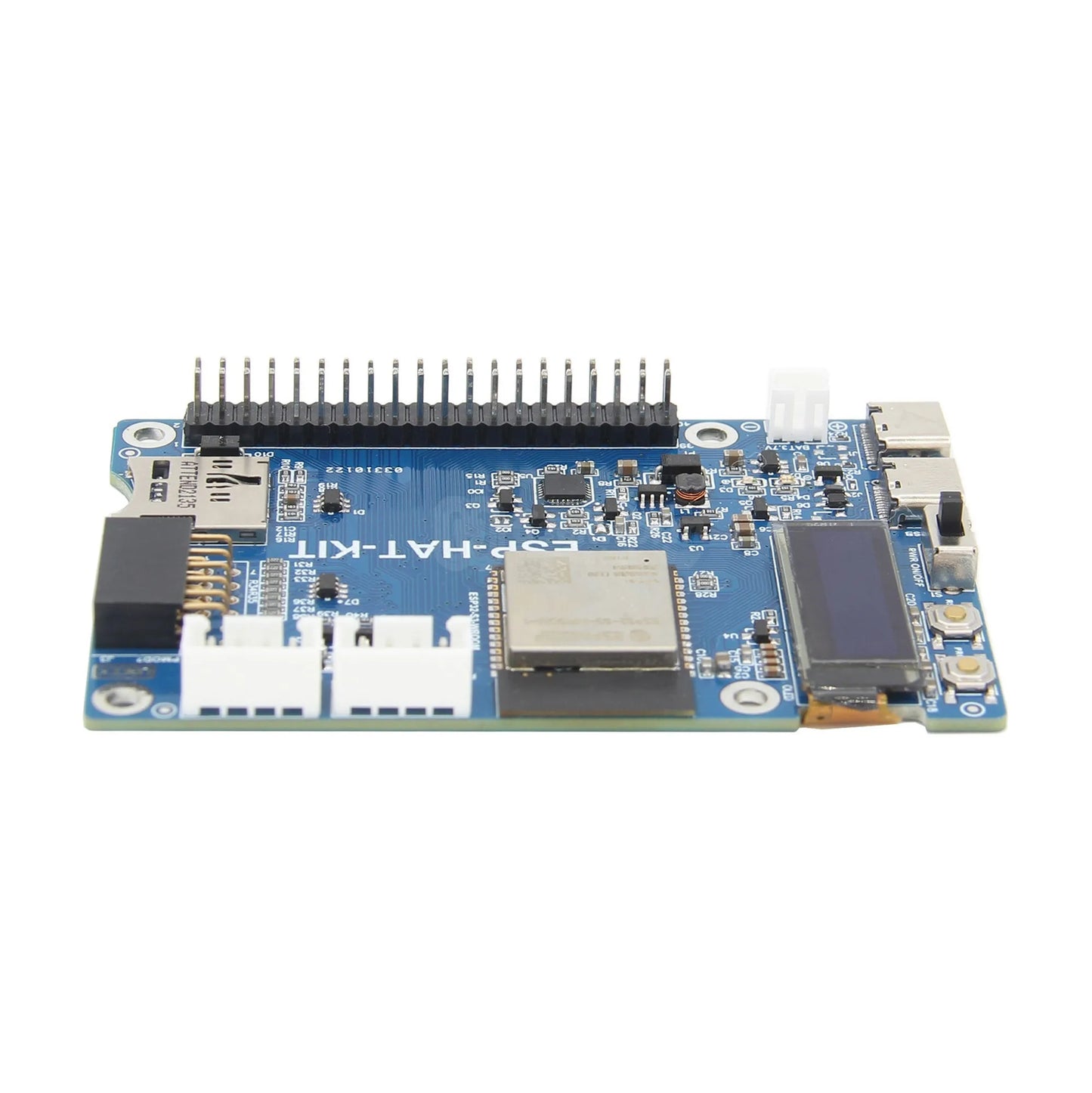

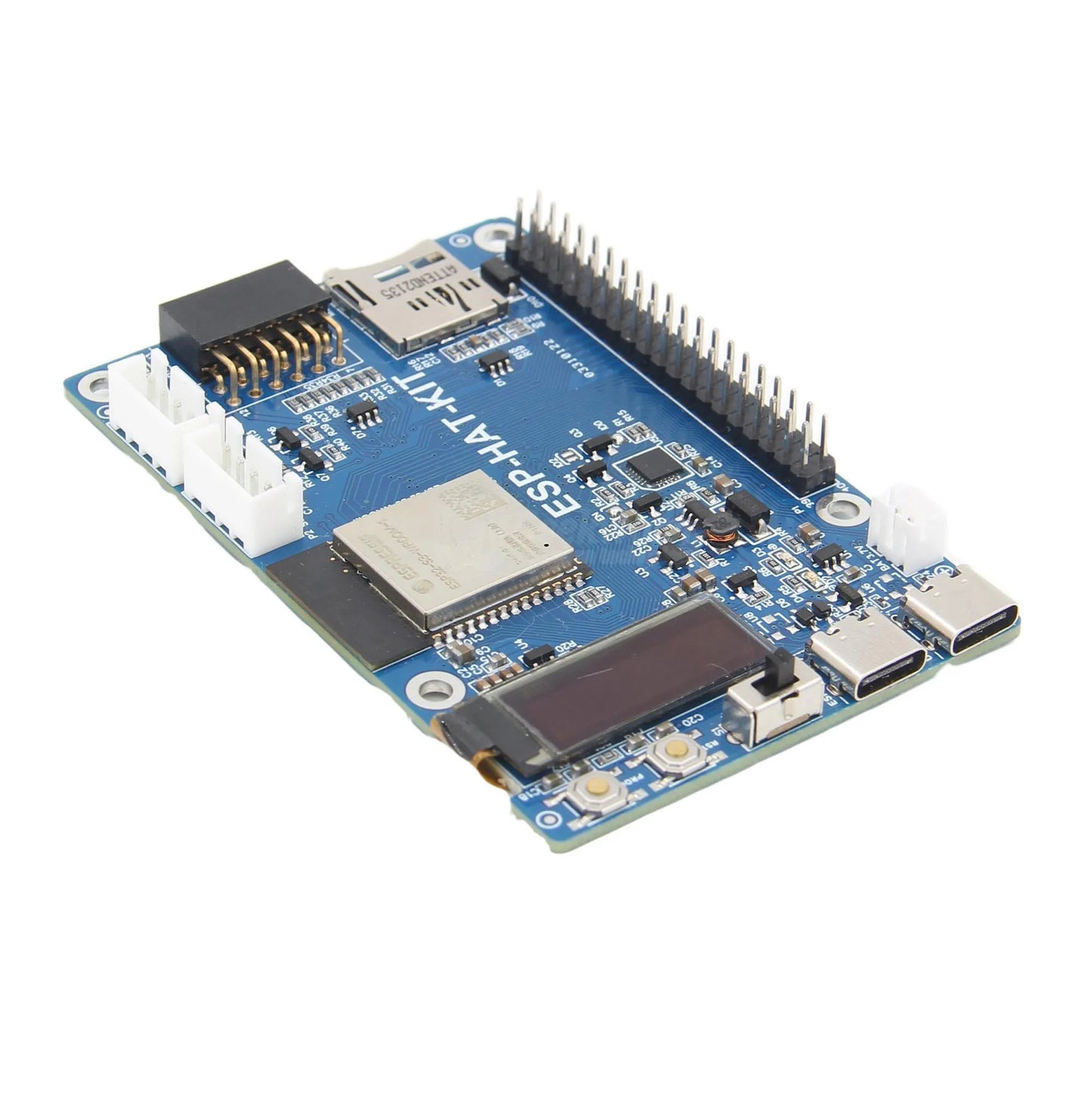

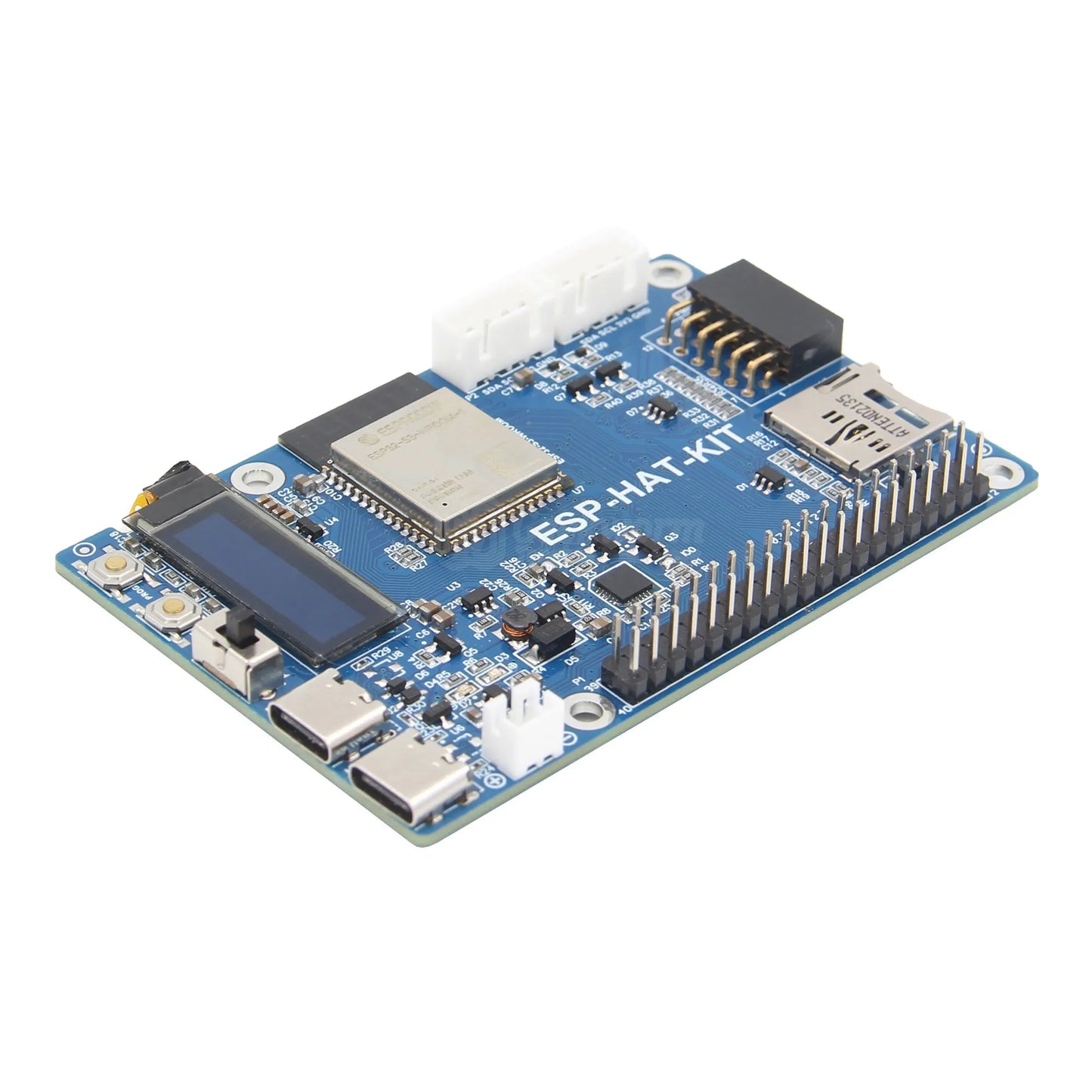

ESP-HAT-KIT is eenESP32-S3Development board compatibel met de Raspberry Pi HOED uitbreidingskaart. Het behoudt alle kenmerken van de ESP32-S3 development board, en tegelijkertijd voegt een oled-scherm aan de behoeften van display, en een nieuwe TF card slot ondersteuning externe tf-kaart. Het ondersteunt ook directe voeding van 3.7V lithium batterij

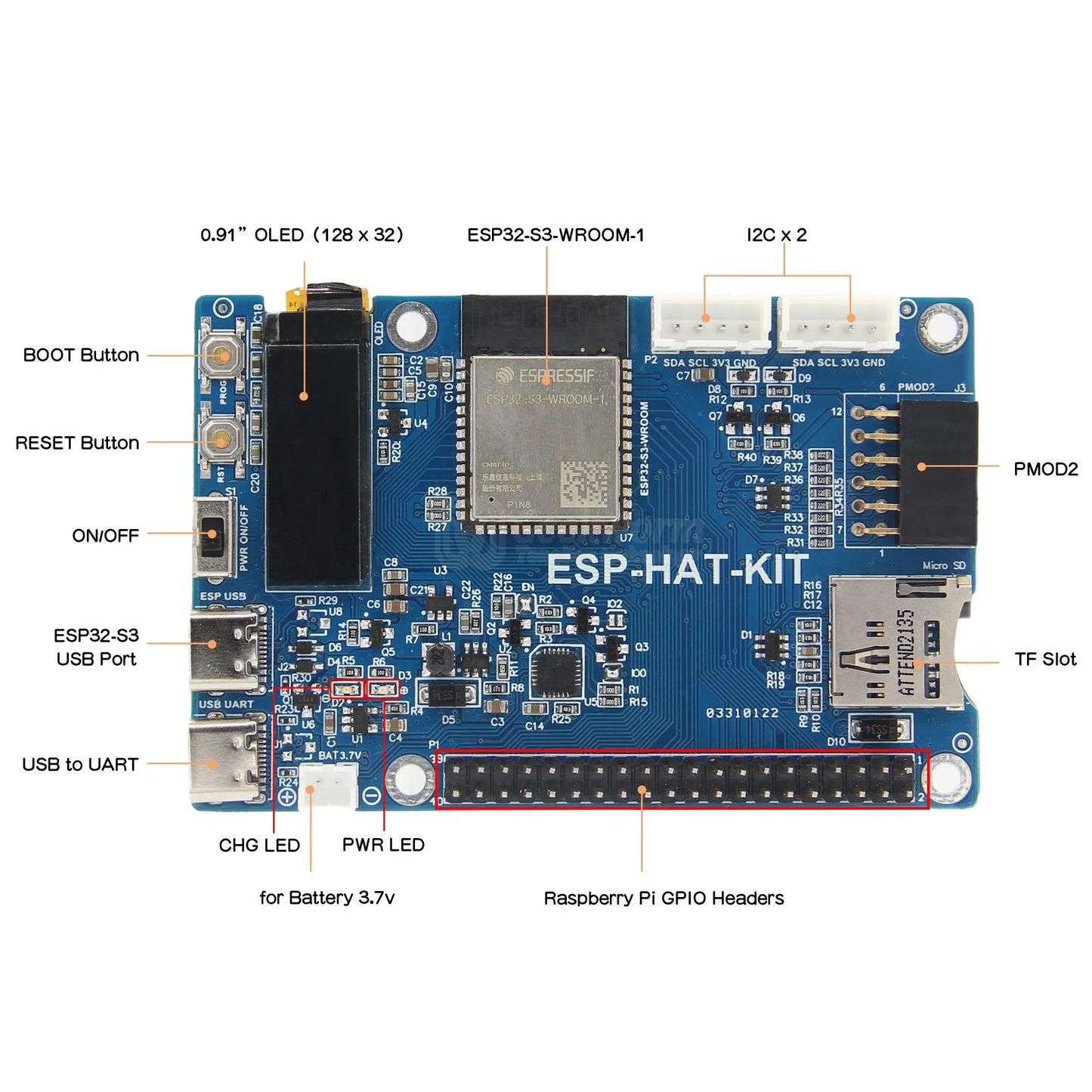

[Components]

• ESP32-S3-WROOM-1: ESP32-S3-WROOM-1 is een krachtige, generiekeWifi + BT LE MCU moduleDat heeft een rijke set van randapparatuur. Het biedt acceleratie voor neurale netwerk computing en signaalverwerking workloads. ESP32-S3-WROOM-1 wordt geleverd met een PCB antenne.

• 5V naar 3.3V LDO: Power regulator die converteert een 5V voeding in een 3.3V/500mA output.

• 5V Step Up Regulator: Power regulator die converteert een Batterij voeding in een 5V/1.5A output.

• Batterij: Ingebouwde 500mA lipoly lader met opladen status indicator LED

• Oled-scherm: 0.91 Inch, 128x32 monochrome OLED gebruikt alleen de I2C Bus

• TF Slot: Een TF/microSD socket dat verbindt om de SPI poort pins

• Raspberry Pi GPIO Headers: Alle beschikbare GPIO pins (behalve voor de SPI bus voor flash) zijn uitgebroken de pin headers op het bord voor gemakkelijk interfacing en programmering. Ondersteuning Pi HOED maat en pinout

• Pmod2: Pmod™Compatibel headers ondersteuning breiden perifere modules type2 I2C sensor Headers: Twee I2C sensor interfaces(3.3V)

• USB naar UART Poort: EEN type c-usb-poort gebruikt voor voeding aan de raad, voor knipperende toepassingen om de chip, evenals voor communicatie met de chip via de on-board USB naar UART brug.

• Inheemse ESP32-S3 Usb-poort: ESP32-S3 full-speed USB OTG interface, compatibel met de USB 1.1 specificatie. De interface is gebruikt voor voeding aan de raad, voor knipperende toepassingen om de chip, voor communicatie met de chip met behulp van USB 1.1 protocollen, evenals voor JTAG debugging.

• Boot Knop: Download knop. Ingedrukt Boot en vervolgens op Reset initieert Firmware, Download modus voor downloaden firmware via de seriële poort.

• Reset Knop

• USB naar UART Brug: Enkele USB naar UART bridge chip biedt overdrachtsnelheden tot 3 Mbps.

[Voeding Opties]

Er zijn vier onderling exclusieve manieren om power naar het bord:

• USB naar UART Poort en ESP32-S3 Usb-poort (een of beide), standaard voeding (aanbevolen)

• 5V en G (GND) pins

• 3V3 (3.3V) en G (GND) pins

• 3.7V batterij poort

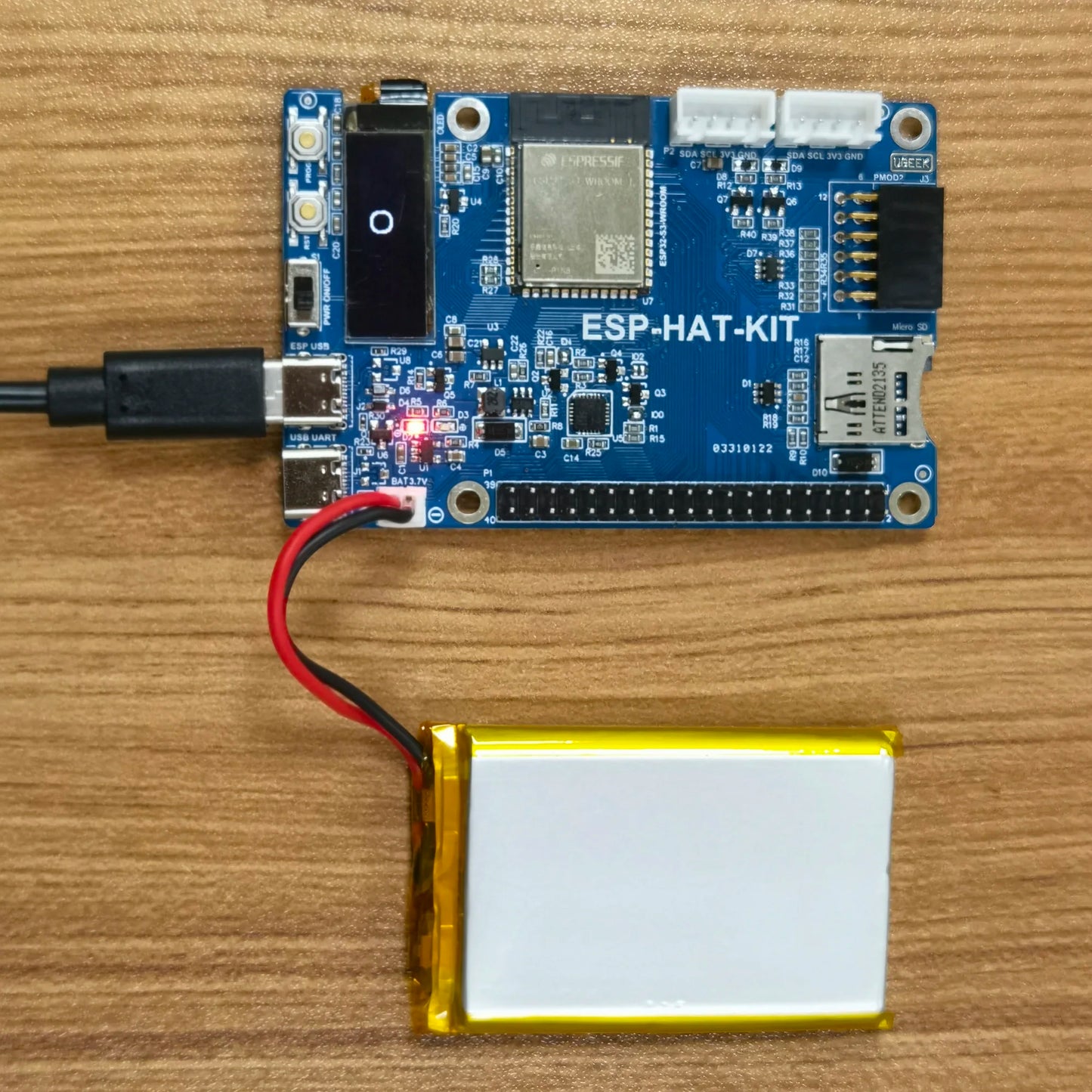

Kan de 3.7v lithium batterij (rode LED is de batterij-indicator):

[Paklijst]

• 1 x ESP-HAT-KIT development board
