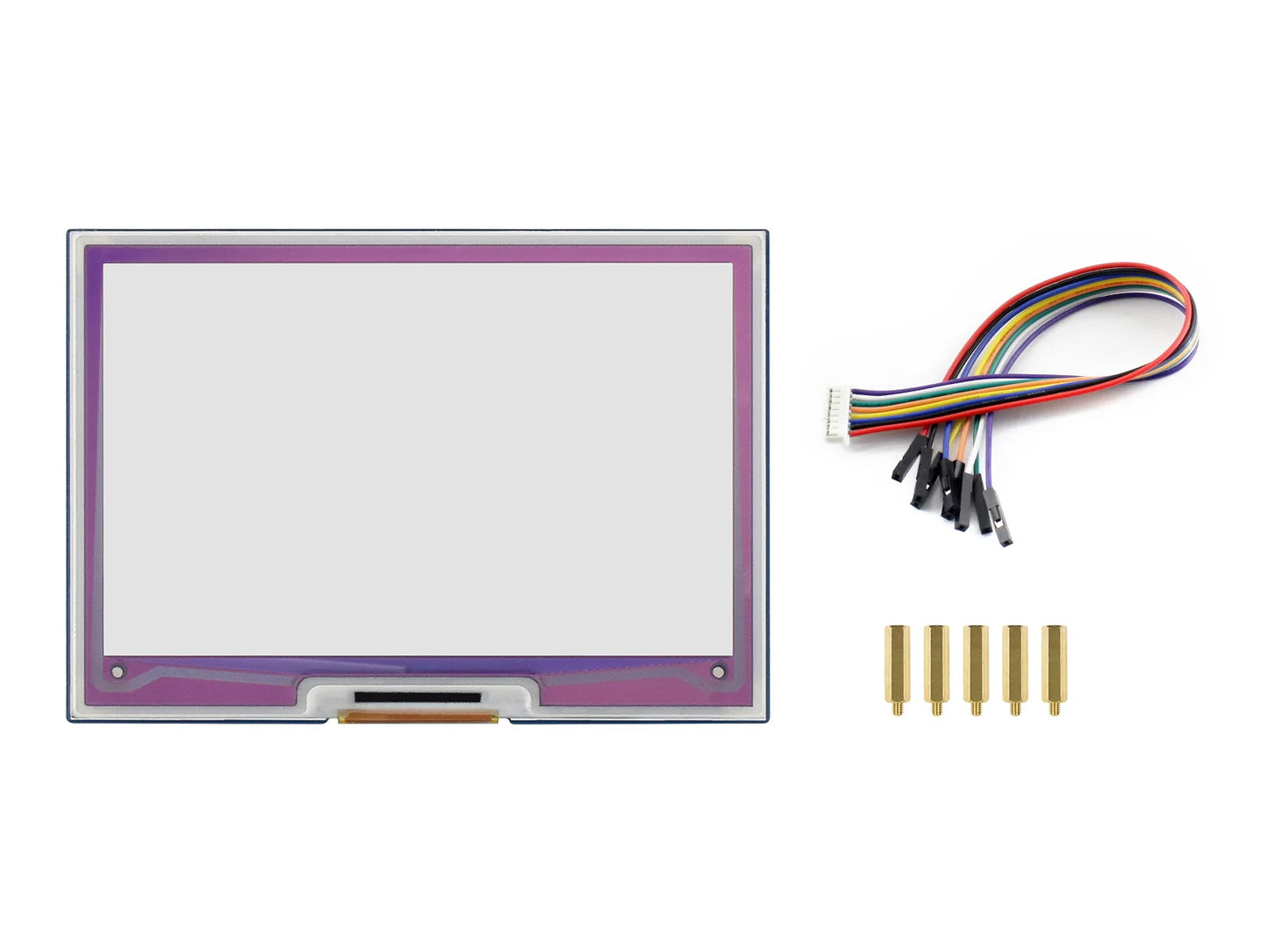

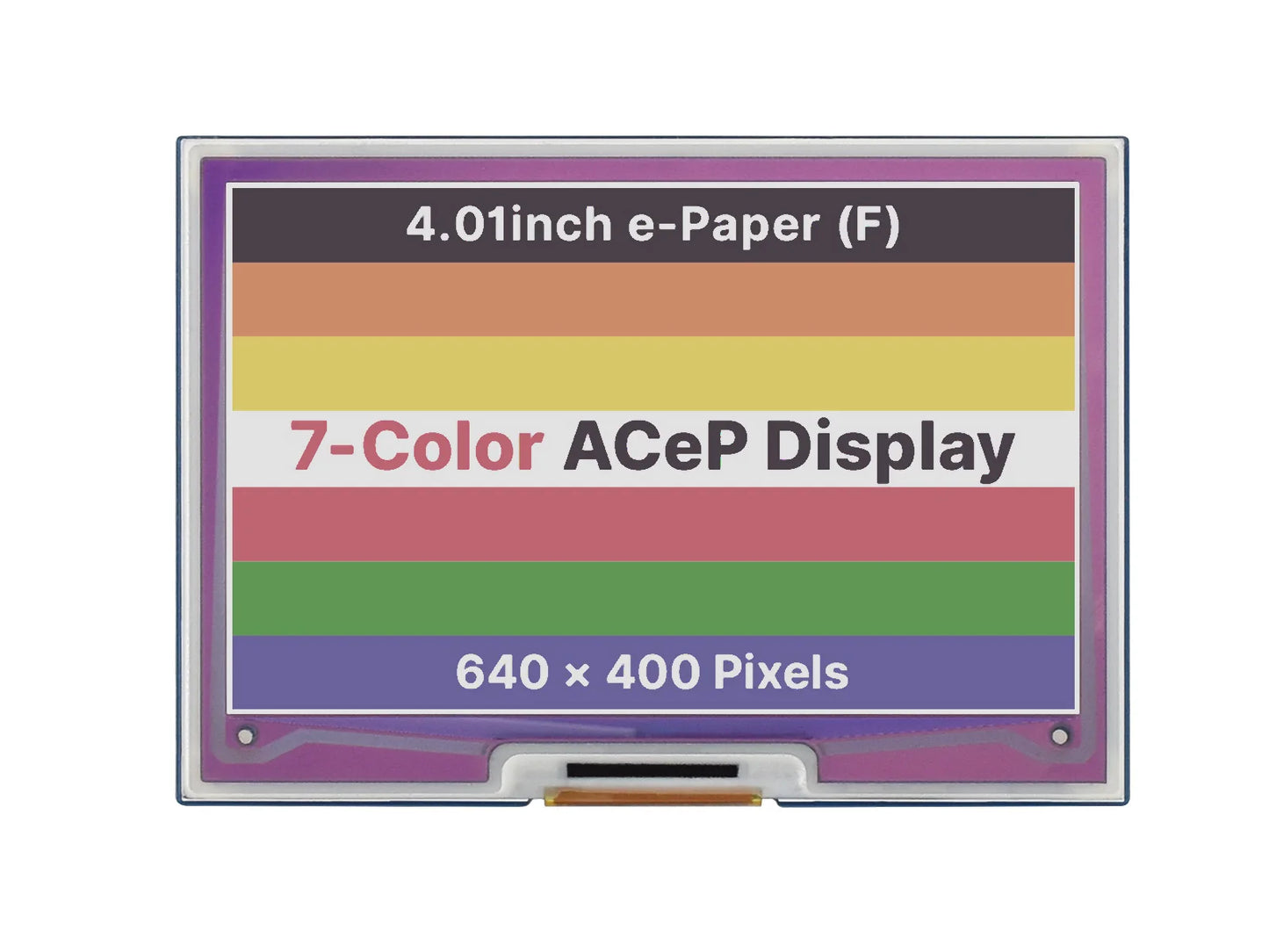

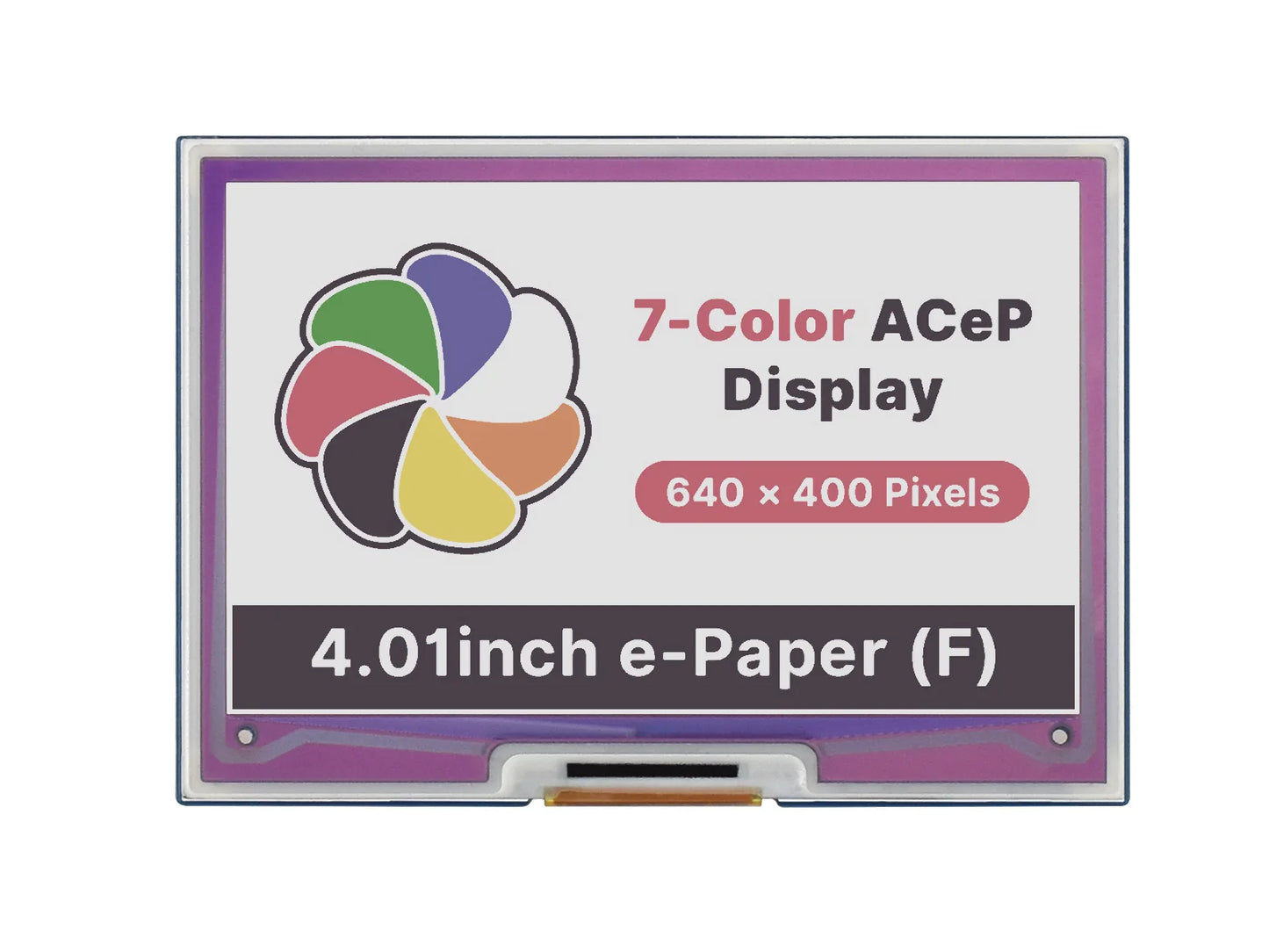

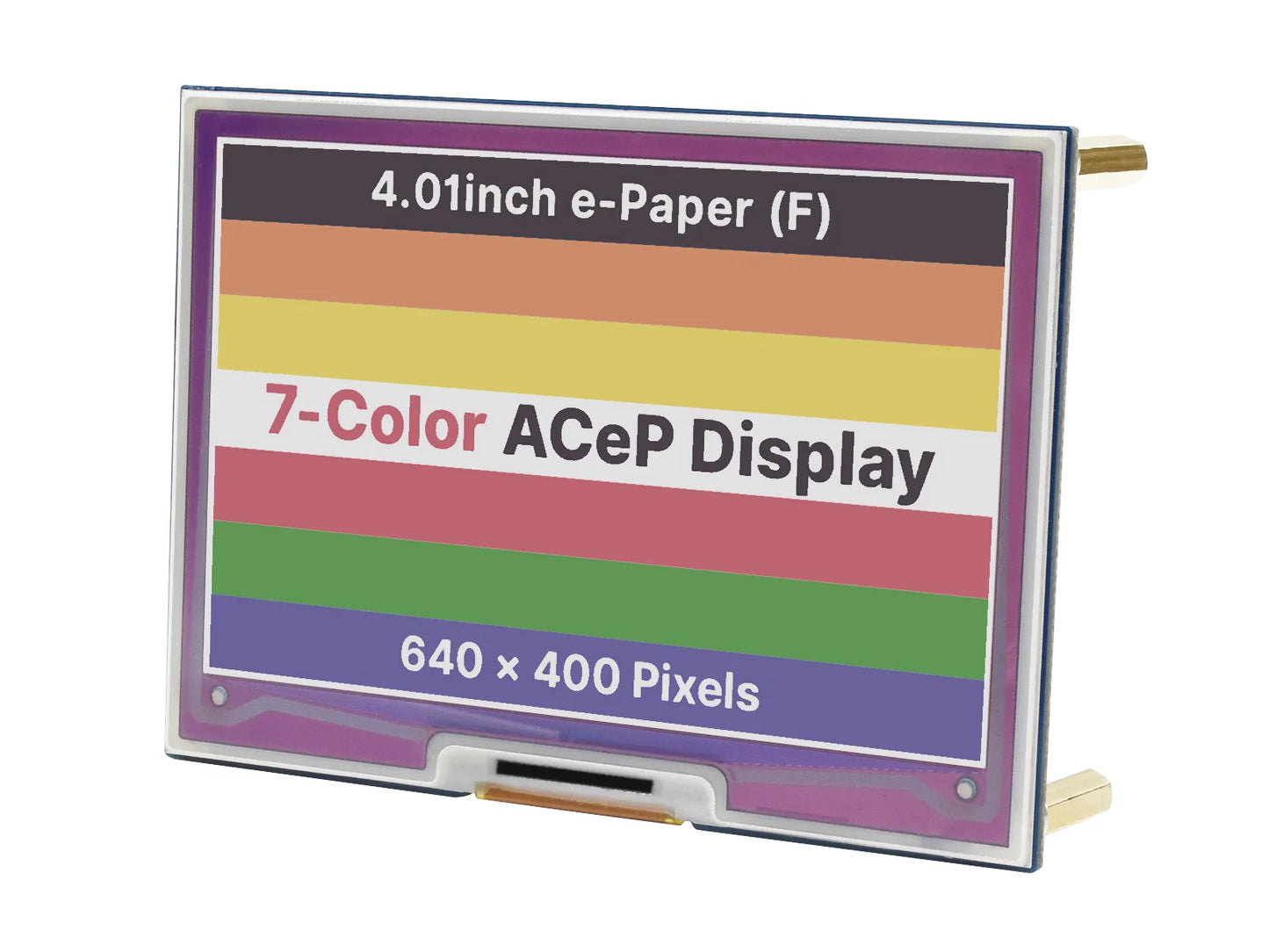

4.01inch Kleurrijke E-Papier E-Ink Display HOED Voor Raspberry Pi, 640 × 400 Pixels, ACeP 7-Kleur, Spi-interface
Laag Stroomverbruik, Brede Kijkhoek, Papier-achtige Weergave Zonder Elektriciteit
Ideaal voor prijskaartjes, plank etiketten, industriële instrumenten...

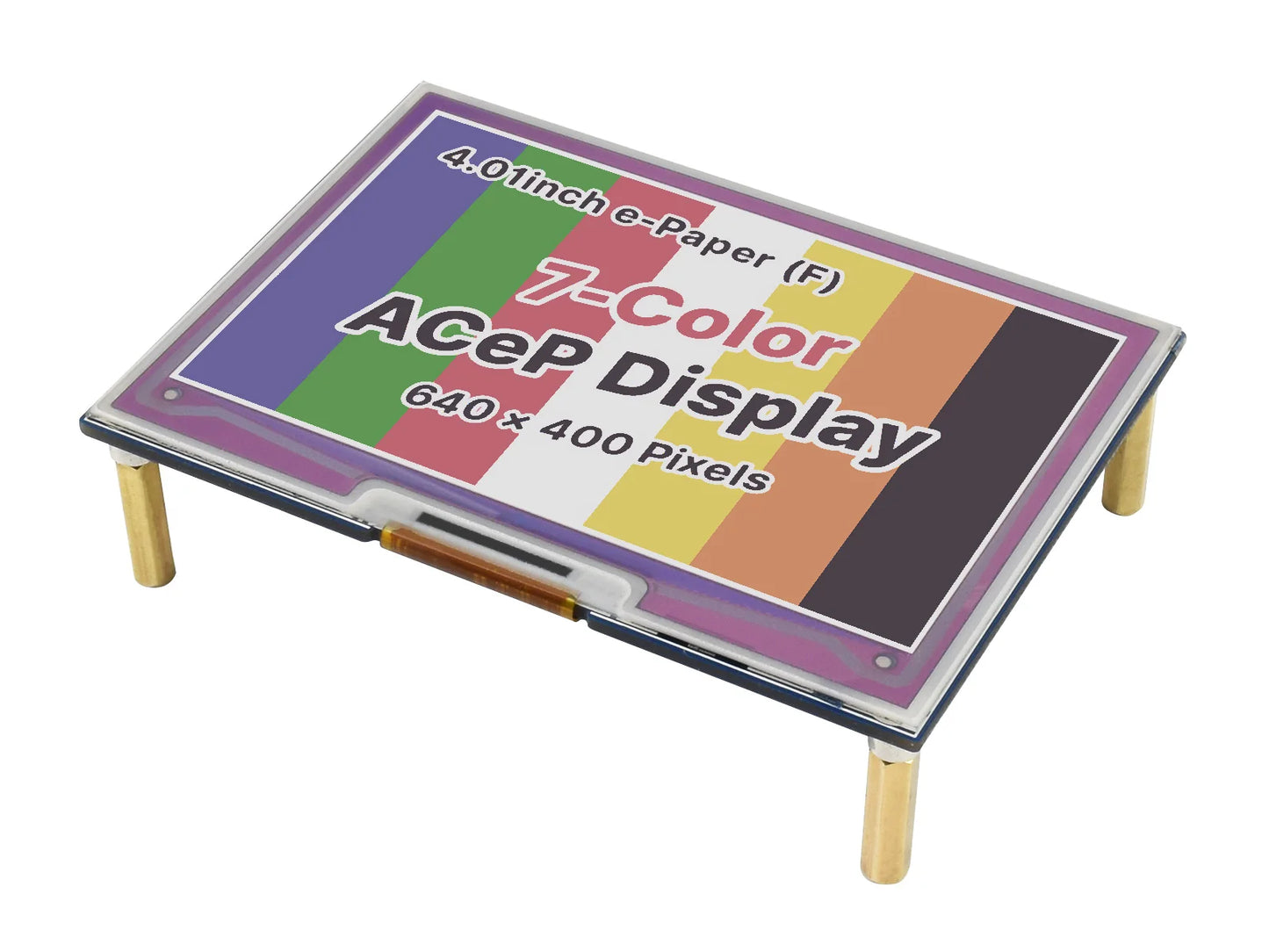

- Geavanceerde Kleur ePaper (ACeP) technologie, ondersteunt 7-Kleur display
- Geen backlight, houdt weergave laatste inhoud voor een lange tijd zelfs wanneer power down
- Ultra laag stroomverbruik, in principe power is alleen nodig voor verfrissende
- Standaard Raspberry Pi 40PIN GPIO extension header, ondersteunt Raspberry Pi serie boards, Jetson Nano
- Spi-interface, voor aansluiten met controller boards zoals Raspberry Pi/Jetson Nano/Ard/STM32, etc.
- Onboard voltage vertaler, compatibel met 3.3V / 5V Mcu 'S
- Wordt geleverd met ontwikkeling middelen en handleiding (driver board schema, voorbeelden voor Raspberry Pi/Jetson Nano/Ard/STM32)
| BEDRIJFSSPANNING | 3.3V/5V | DISPLAY KLEUR | ACeP 7-Kleur |
|---|---|---|---|
| INTERFACE | 3-wire SPI, 4-wire SPI | GRIJS SCHAAL | 2 |
| OUTLINE AFMETINGEN | 98.50 × 70.00mm | VOLLEDIGE REFRESH TIJD | 15s |
| DISPLAY SIZE | 86.40 × 54.00mm | REFRESH POWER | 50mW(typ.) |
| DOT PITCH | 0.135 × 0.135mm | STANDBY STROOM | <0.01uA (bijna geen) |
| RESOLUTIE | 640 × 400 pixels | KIJKHOEK | > 170 ° |
E-paper display maakt gebruik van microcapsule elektroforetische technologie voor weergave, het principe is: geladen deeltjes opgeschort in clear vloeistof zal verhuizen naar zijden van microcapsule wanneer elektrische veld is toegepast, maken de microcapsule zichtbaar door reflecterende omgevingslicht, net als traditionele gedrukt papier.
E-paper display zal duidelijk display beelden/teksten onder lamplicht of natuurlijke licht, vereist geen backlight, en functies bijna tot 180 ° kijkhoek. Het is meestal gebruikt als e-reader door zijn papier-achtige effect.
Compatibel Met Raspberry Pi Serie Boards, Jetson Nano
Voor Gebruik Met Andere Controller Boards Zoals STM32/Ard

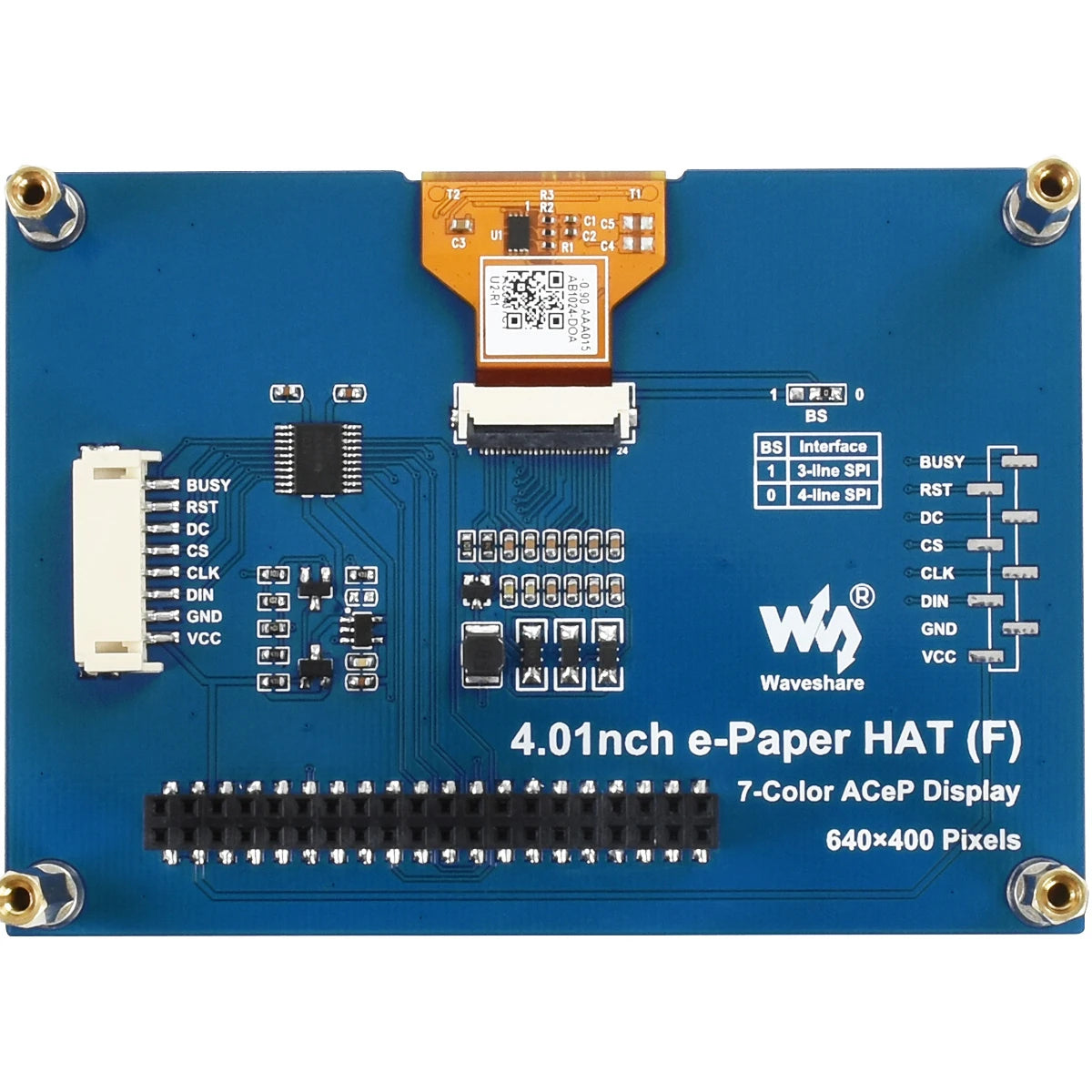

| VCC | 3.3V/5V |
| GND | Grond |
| DIN | SPI MOSI pin |
| CLK | SCK SPI pin |
| CS | SPI chip selectie, lage actieve |
| DC | Data / Command selectie (hoge voor data, laag voor commando) |
| RST | Externe reset, lage actieve |
| DRUKKE | Drukke status uitgang |
Compatibel Met 3.3V/5V Mcu 'S
