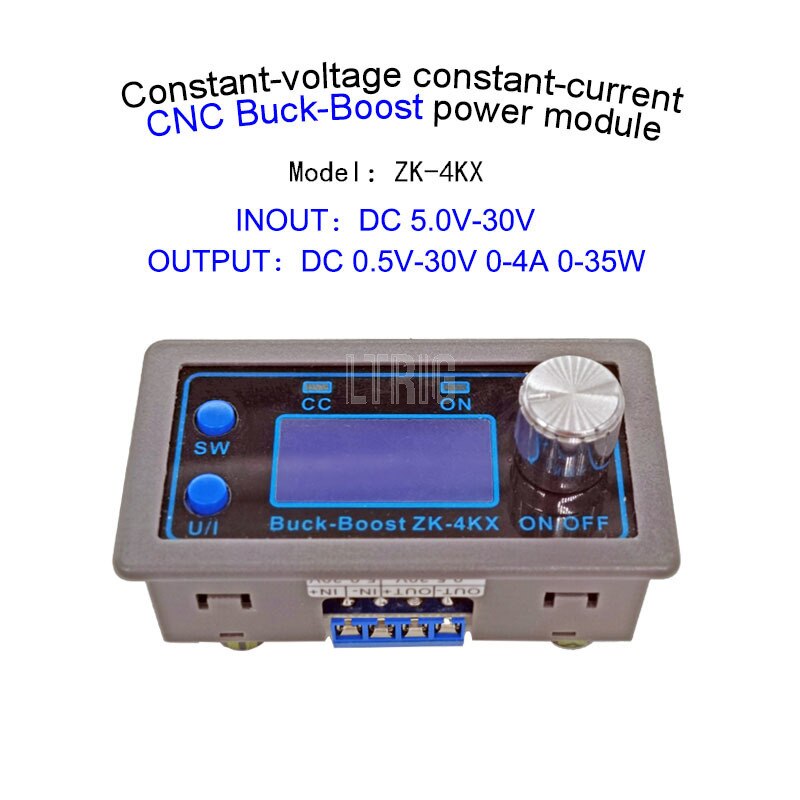

custom 1Pcs ZK-4KX, DC Buck Boost Converter, DC CV 0.5-30V, 4A Power Module, Adjustable Regulated Power Supply

We are a manufacturer of electronic components, electronic modules for a large number of products.We are the factory!With more than 10 years of PCB development experience, the product quality is good, the price is excellent.A large number of wholesale sales of global buyers, welcome to purchase.

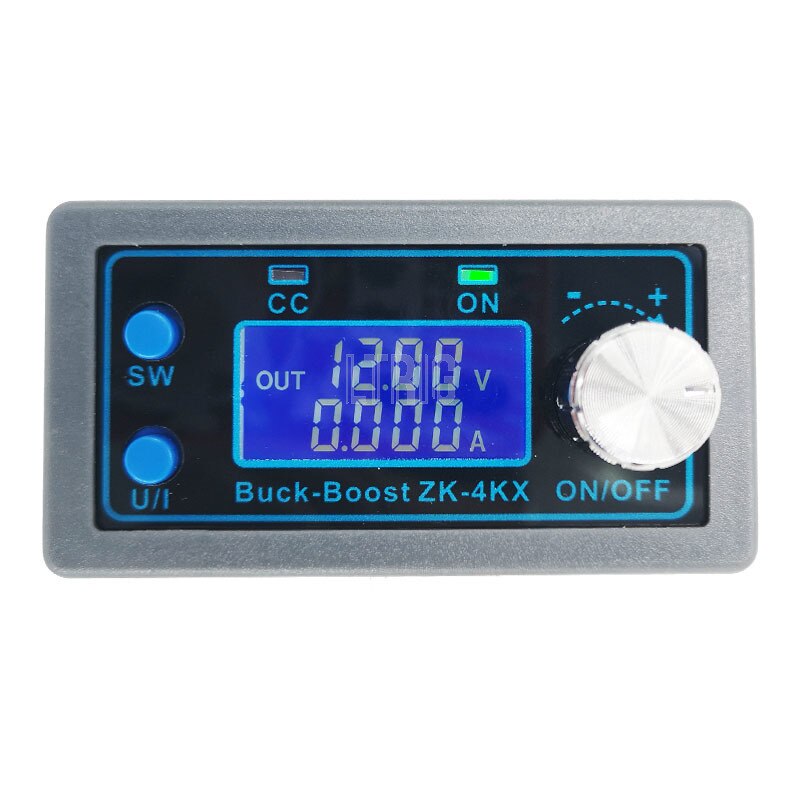

LCD 1,1 puede mostrar voltaje de entrada/salida, corriente de salida/potencia de salida/capacidad de salida/tiempo de salida;
1,2 Ajuste CNC, preciso y rápido, puede aumentar y reducir el voltaje, el voltaje de salida se puede ajustar a voluntad de 0,5-30 v, la corriente límite 0-4a se puede ajustar a voluntad;
1,3 Protección contra la conexión inversa del extremo de entrada, que no se quemará;
1,4 Riego antirreverso en el extremo de salida, no se necesita ningún diodo de riego antirreverso adicional para cargar la batería;
1,5 El módulo se puede configurar para abrir/cerrar de forma predeterminada;
1,6 Hay múltiples dispositivos de protección de software disponibles y el umbral de protección es ajustable. Cuando los parámetros de funcionamiento del módulo superen el umbral de protección, la salida se cerrará automáticamente.

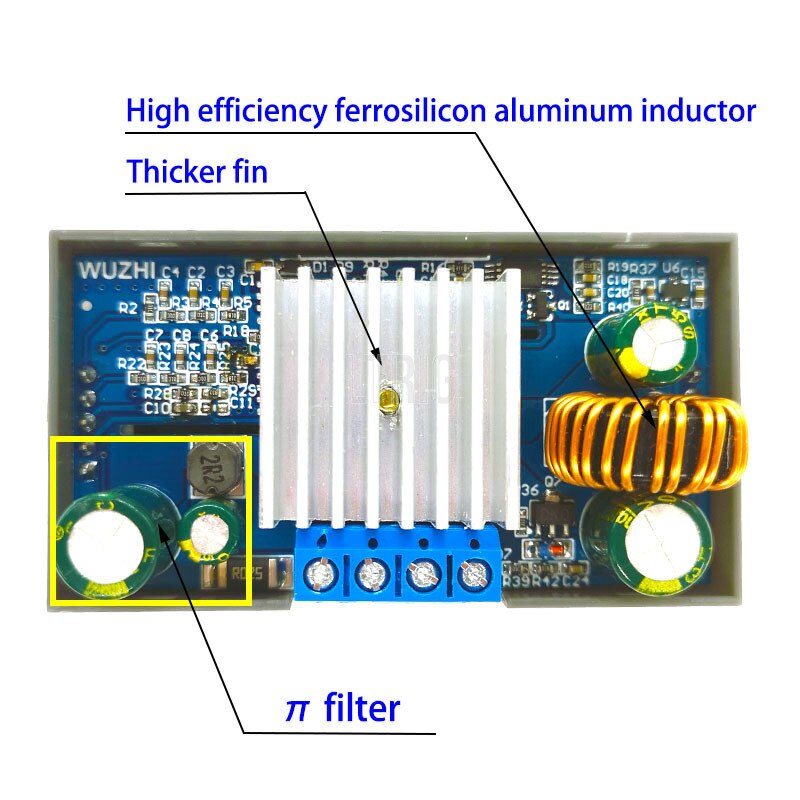

1,6 La onda de salida es pequeña y el filtro PI está disponible;
1,8 ¿Espesar aletas del radiador?

2 parámetros del producto

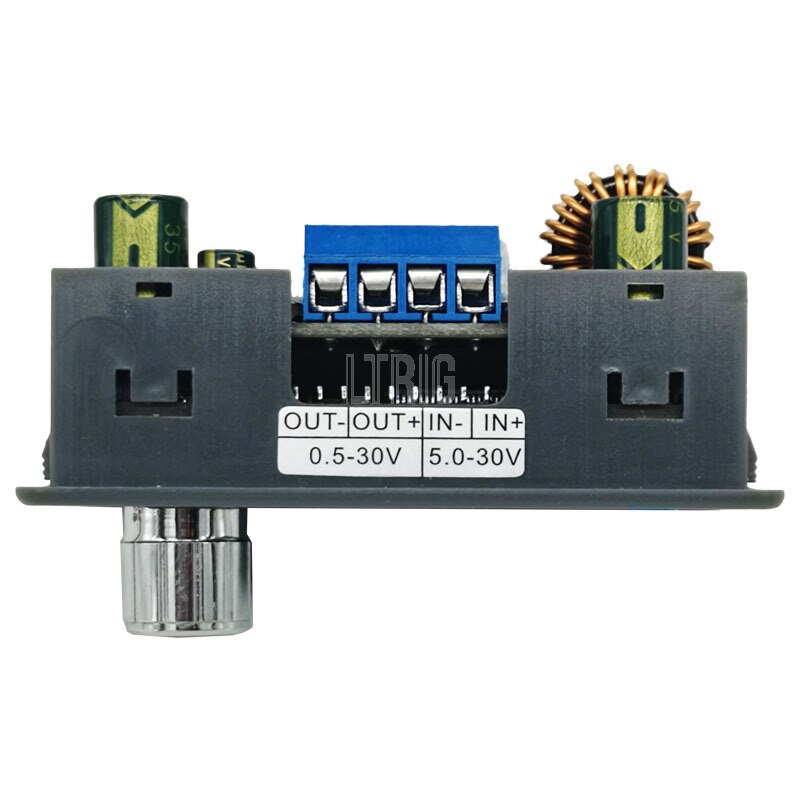

Voltaje de entrada: 5,0-30 v
Voltaje de salida: 0,5-30 v
Corriente de salida: puede funcionar de forma estable a 3 a durante mucho tiempo y puede alcanzar los 4 a con una mayor disipación del calor
Potencia de salida: Disipación natural del calor 35 W, fortalece la disipación del calor 50 W
Resolución de la pantalla de voltaje: 0,01 V
Resolución de la pantalla actual: 0.001A
Eficiencia de conversión: aproximadamente 88%

Arranque suave: Sí (con módulo de alta potencia y carga puede fallarse al Iniciar)
Mecanismo de protección:
Conexión anti-reversa de entrada;
Salida de riego anti-reversa;
Protección de bajo voltaje de entrada (ajustable de 4,8-30 v, por defecto de 4,8 v)
Protección contra sobretensión de salida (ajustable de 0,5-31 v, por defecto de 31 V)
Protección de sobrecorriente de salida 0-4.1a (ajustable, por defecto 4.1a)
Protección contra sobrepotencia (ajustable de 0 a 50 w, por defecto de 50 W)
Protección contra sobretemperatura (80-110°Ajustable, por defecto 110 °)
Protección de tiempo de espera (ajustable de 0 a 100 h, desactivada por defecto)
Protección de gran capacidad (ajustable 0-60ah, apagado por defecto)
Frecuencia de funcionamiento 180 KHZ

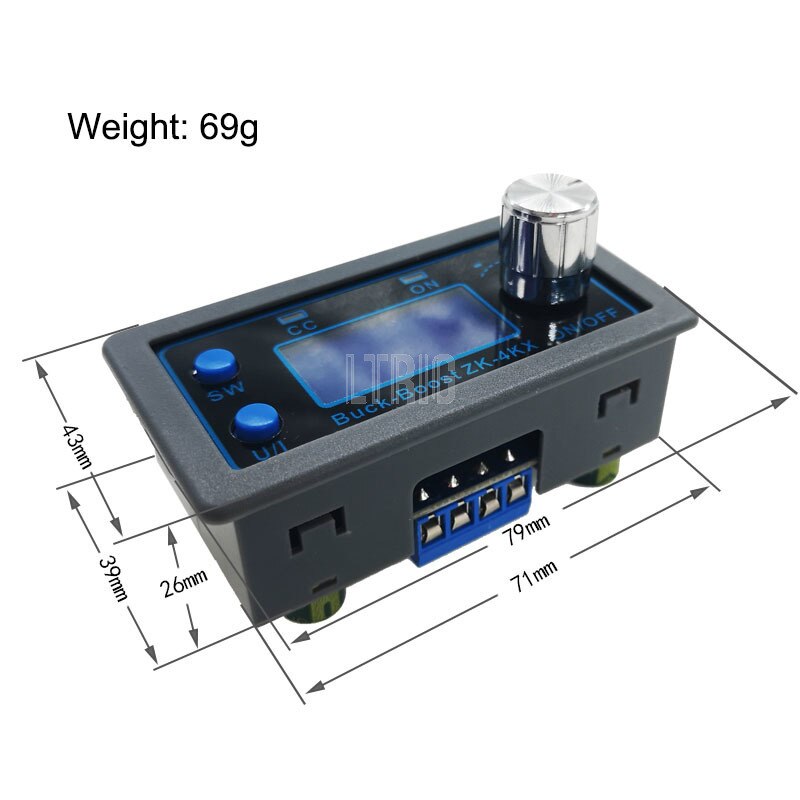

Dimensiones: largo * ancho * alto 79mm * 43mm * 26mm
Peso: 92g (incluido el paquete)



Método de uso

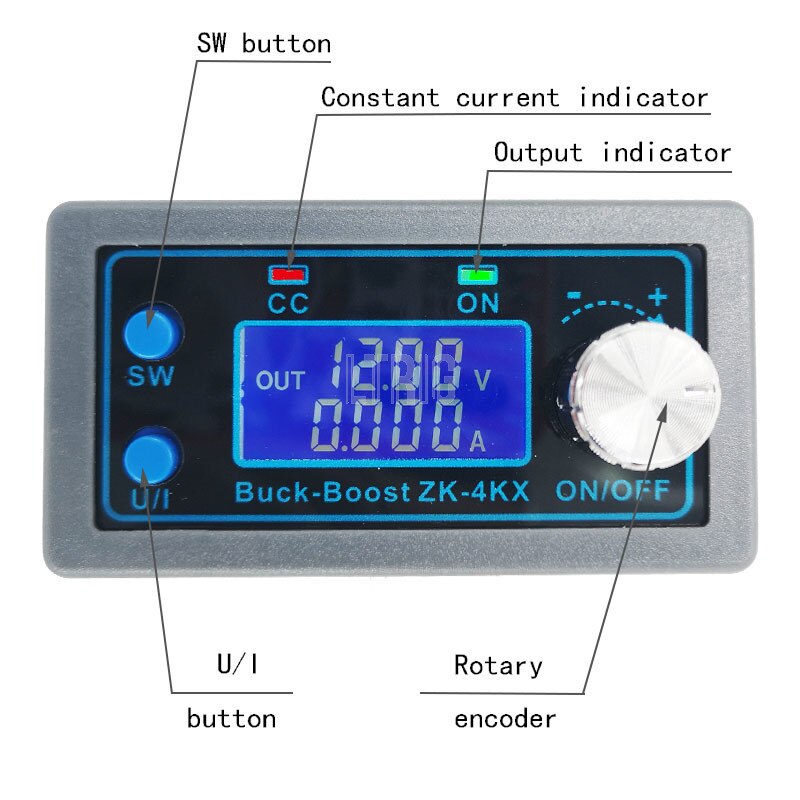

5,1 Cambiar parámetros de visualización -- en la interfaz normal, pulse SW para cambiar la pantalla debajo de la pantalla y cambiar el contenido de la pantalla entre corriente A potencia W Capacidad Ah tiempo h. pulse el botón SW para cambiar la pantalla de enlace superior de la pantalla y cambiar el contenido de la pantalla entre voltaje de entrada y voltaje de salida.
5,2 Establecer voltaje de salida -- pulse el botón U/I en la interfaz normal para introducir la interfaz de configuración de corriente constante de voltaje. Se puede ver que un determinado dígitos del valor de voltaje de salida parpadea. Gire el codificador a izquierda y derecha para ajustar el mayor y el menor. presione el Codificador rotativo para elegir qué bit de voltaje de salida configurar. después de configurar, pulsa el botón U/I 2 veces para volver a la interfaz normal. O vuelva automáticamente a la interfaz normal después de detener la operación durante 10 s.
5,3 Establecer Valor de corriente constante (es decir, el valor máximo de corriente permitido a la salida por el módulo) -- pulse el botón U/I en la interfaz normal para introducir la interfaz de corriente constante de voltaje de configuración. A continuación, pulsa el botón U/I y cambia a configurar el valor de corriente constante. Puedes ver parpadear un poco el valor constante de la configuración. Gire el Codificador rotativo a izquierda y derecha para ajustar el mayor y el menor. presione el Codificador rotativo para elegir qué bit configurar el valor de corriente constante. después de la configuración, pulsa U/I para salir de la interfaz de corriente constante de voltaje de configuración y volver a la interfaz normal. O vuelva automáticamente a la interfaz normal después de detener la operación durante 10 s.
5,4 Configura el estado de encendido/apagado predeterminado del módulo power-on -- long presiona U/I en la interfaz normal para introducir la interfaz de configuración de parámetros. puedes ver que muestra "OPEN OFF" o "OPEN ON". "Abrir apagado" significa que la salida se apaga por defecto cuando se enciende, y "Abrir encendido" significa que la salida se enciende por defecto cuando se enciende. pulse el codificador giratorio largo para cambiar dos Estados. después de configurar, pulse U/I para volver a la interfaz normal.
5,5 Configuración de parámetros de protección en estado y umbral -- pulse U/I para introducir la interfaz de configuración de parámetros en la interfaz normal. pulsa SW hasta que aparezca la protección que deseas. LUP -- Umbral de protección contra sobretensión; OUP -- Umbral de protección contra sobretensión; OCP -- umbral de protección contra sobrecorriente; OPP -- más Umbral de protección de energía; OAP -- umbral de protección de ultra capacidad; OHP Umbral de protección de tiempo de espera; OTP -- Umbral de protección contra sobretemperatura. pulse el codificador giratorio para seleccionar qué bit desea configurar el parámetro de protección. mantenga pulsado el Codificador rotativo para establecer los parámetros de protección encendido o apagado (solo tiempo de espera La protección y la protección de supercapacidad se pueden configurar para encender/apagar, y otros parámetros de protección se encienden de forma predeterminada.). gire el codificador a izquierda y derecha para que los parámetros sean cada vez más grandes. después de configurar, pulse U/I para volver a la interfaz normal.
5,6 Voltaje y corriente de calibración -- pulse el botón U/I para introducir la interfaz de configuración de parámetros bajo la interfaz normal. pulsa SW hasta que aparezca una interfaz de parámetros con CAL. interfaz de voltaje de entrada de calibración con el símbolo CAL + IN + V; interfaz de voltaje de salida de calibración con el símbolo CAL + OUT + V; interfaz de corriente de salida de calibración con El símbolo CAL + OUT + A. gira el codificador a izquierda y derecha para ajustar el tamaño de los parámetros. después de completar el ajuste, pulse el codificador rotatorio para confirmar que el ajuste ha terminado y el valor del parámetro ya no parpadeará. pulse U/I para volver a la normalidad Interfaz
Nota: Para garantizar la precisión de la calibración, solo se puede iniciar el voltaje de calibración (por encima de 12 V).

Advierte
7,1 La conexión corta entre la entrada y la salida del módulo está prohibida, o la función de corriente constante fallará.
7,2 Asegúrese de que el momento de alimentación de la fuente de alimentación supera la potencia requerida de la carga de salida.
7,3 Si el módulo quiere salir con carga completa, el voltaje de entrada debe ser superior a 8 V. Cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W. el valor máximo de corriente del módulo es 4A, sujeto a la potencia de salida máxima, como 17 V, la corriente no debe ser mayor que 2A.
7,4 Cuando se utilice este módulo de más de 3 a y 35 W, ¡fortalece la disipación del calor!
7,5 El módulo tiene la función de protección contra la tensión de entrada, que es de aproximadamente 4,8 v por defecto (se puede configurar), Y la salida se desconecta automáticamente después de que el valor sea menor que este valor (tenga en cuenta que el voltaje en el puerto del módulo es menor que el umbral de protección contra subtensión, Y cuando la corriente de entrada es relativamente grande, no ignores el voltaje parcial en el cable de entrada).
