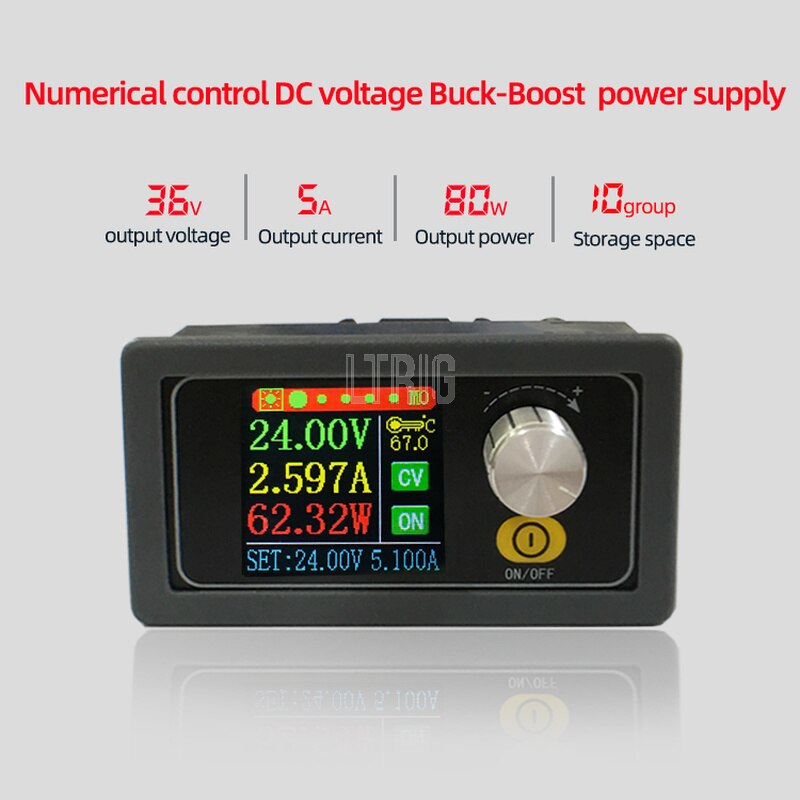

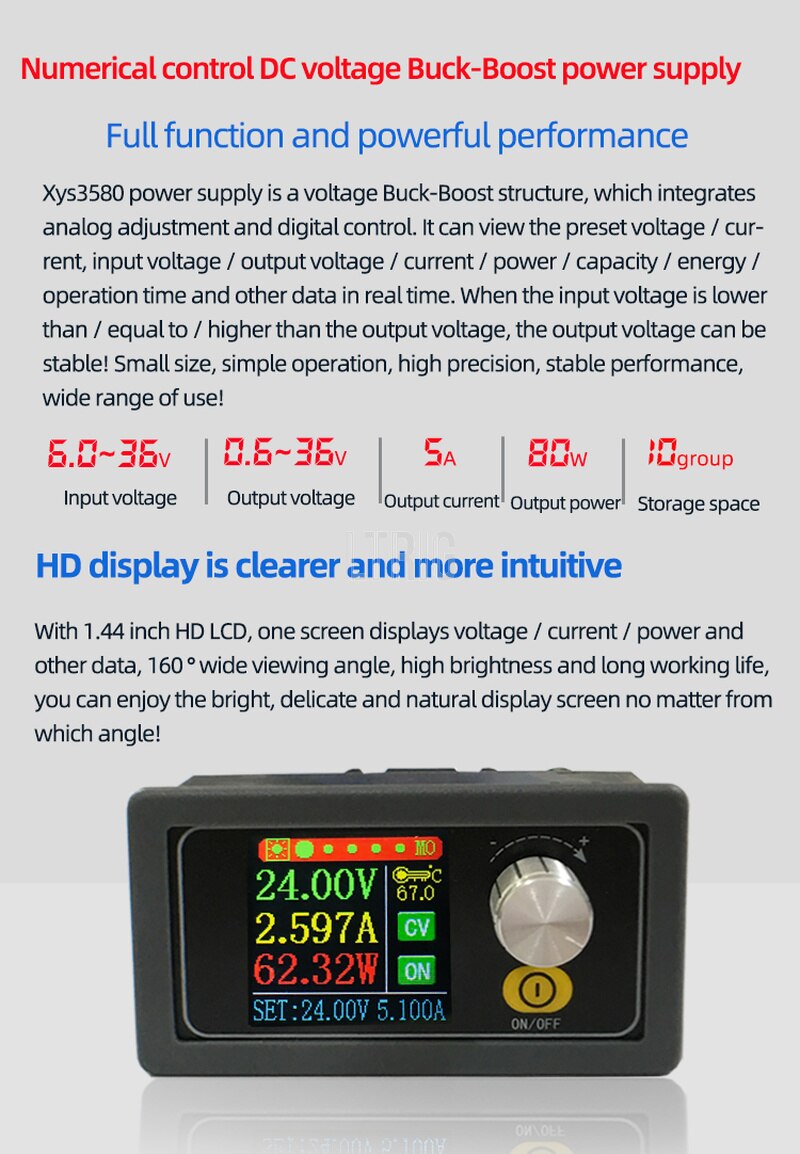

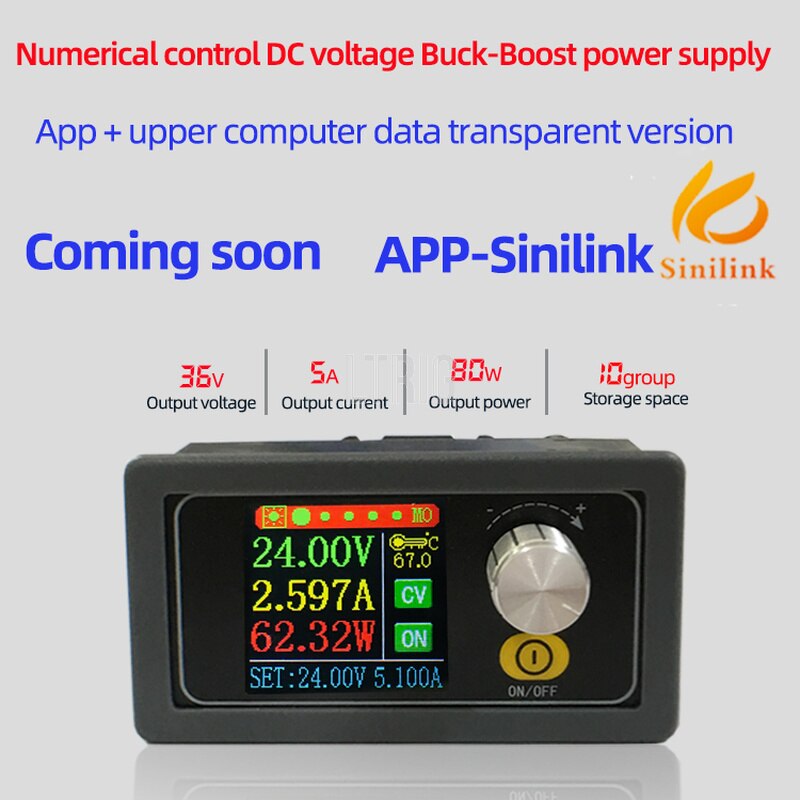

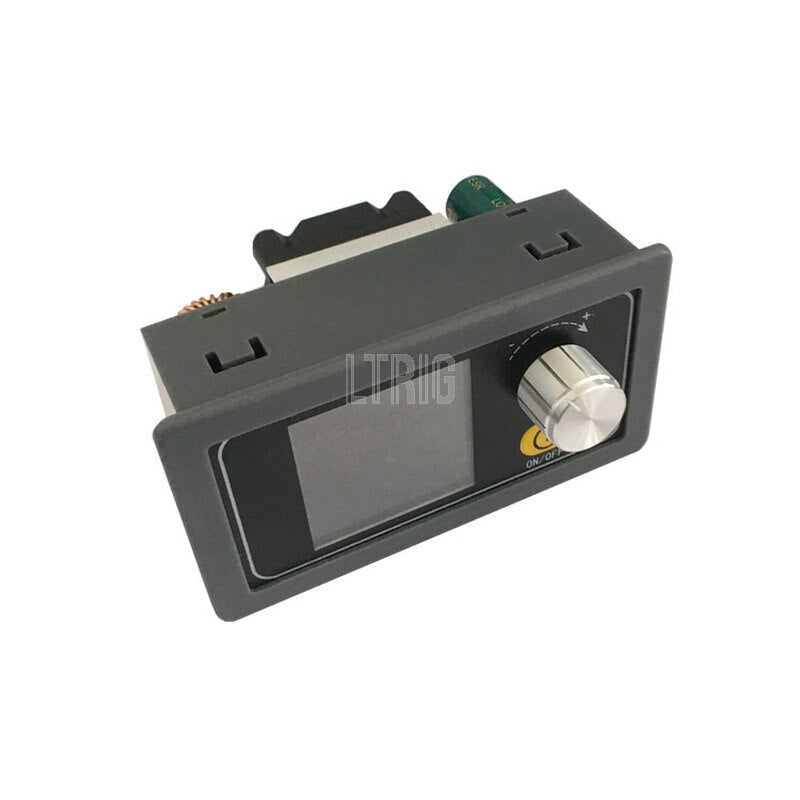

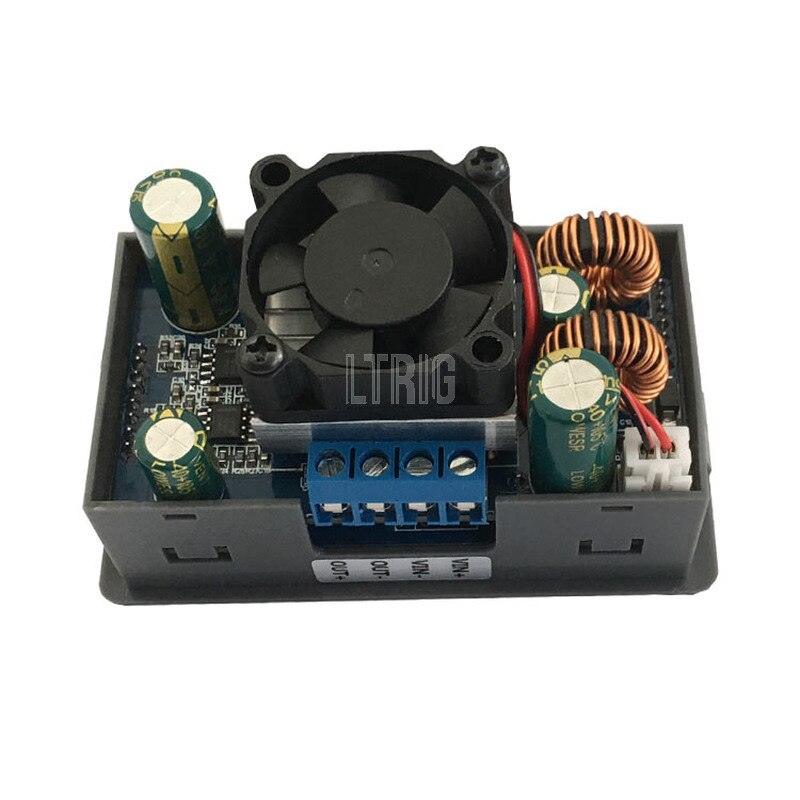

custom 1Pcs XYS3580 DC Buck Boost, 0.6-36V 5A CC CV converter, adjustable power supply module, voltage regulator

We are a manufacturer of electronic components, electronic modules for a large number of products.We are the factory!With more than 10 years of PCB development experience, the product quality is good, the price is excellent.A large number of wholesale sales of global buyers, welcome to purchase.

Aplicación de producto:

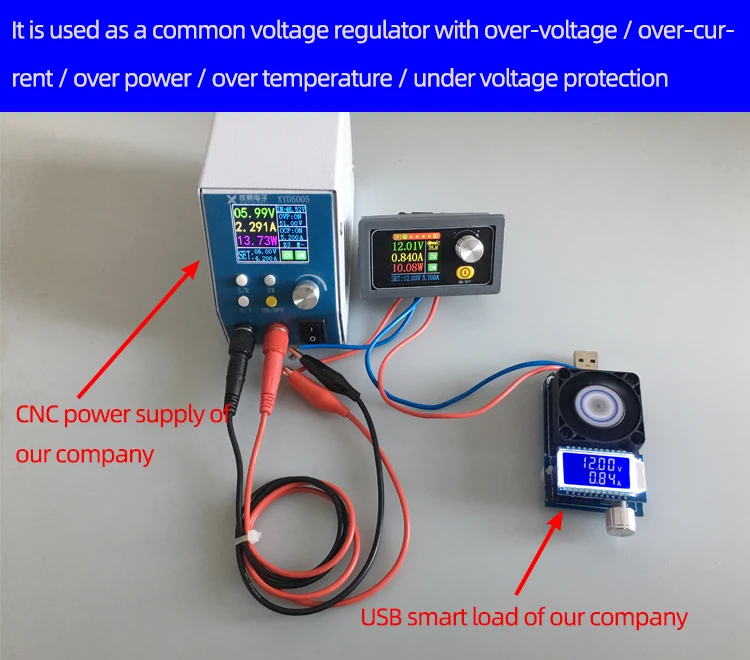

1. Se utiliza como fuente de potencia de impulso Buck de voltaje común con protección contra sobretensión/sobrecorriente/sobrepotencia/sobretemperatura/Bajo Voltaje

2. El producto tiene una función de corriente constante, que puede cargar la batería recargable dentro de 0,6 V ~ 36V;

Carga de pasos:

(1) determina el voltaje de carga flotante y la corriente de carga de tu batería recargable; (si el parámetro de la batería de litio es 3,7 V/2200mAh, el voltaje de carga flotante es 4,2 V; si es una batería recargable de 12V, generalmente configura el voltaje de carga flotante a unos 14V)

(2) en condiciones sin carga, ajuste el voltaje de salida al voltaje de carga flotante; (si la batería de litio de 3,7 V está cargada, ajuste el voltaje de salida a 4,2 V)

(3) configura la corriente de carga (valor de corriente constante) y configura la corriente directamente.

(4) Conecte la batería para cargar.



Nota: al cargar la batería, los polos positivo y negativo de la batería no deben conectarse de forma inversa, ¡lo que es fácil de quemar el producto!

3. El producto tiene una función de corriente constante, que puede conducir directamente 0,6-30V, lámpara LED de 0-15W;

Para conducir la lámpara LED:

(1) determina la corriente de funcionamiento y el voltaje máximo de funcionamiento del led que necesitas conducir;

(2) en condiciones sin carga, configure el valor de voltaje y el valor actual para que el voltaje de salida alcance el voltaje de funcionamiento máximo y la corriente de LED (nota: calcula la potencia al configurar la corriente, carga dentro del rango de potencia, utiliza sobrealimentación y el artículo entra en el estado de protección.)

(3) Conecte el led y pruebe la máquina.

Este producto puede ajustar el valor de corriente constante (entre 0 y corriente de funcionamiento) para realizar la atenuación continua del LED y no estroboscópica.

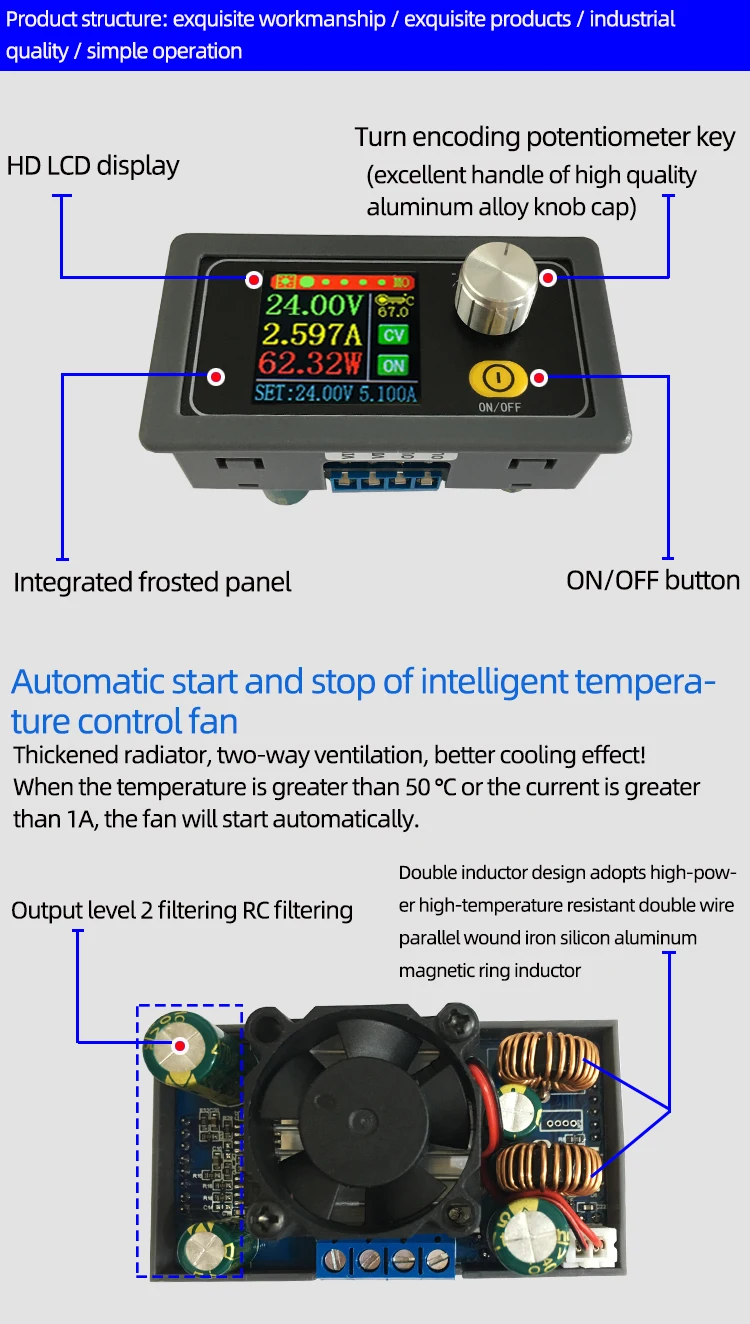

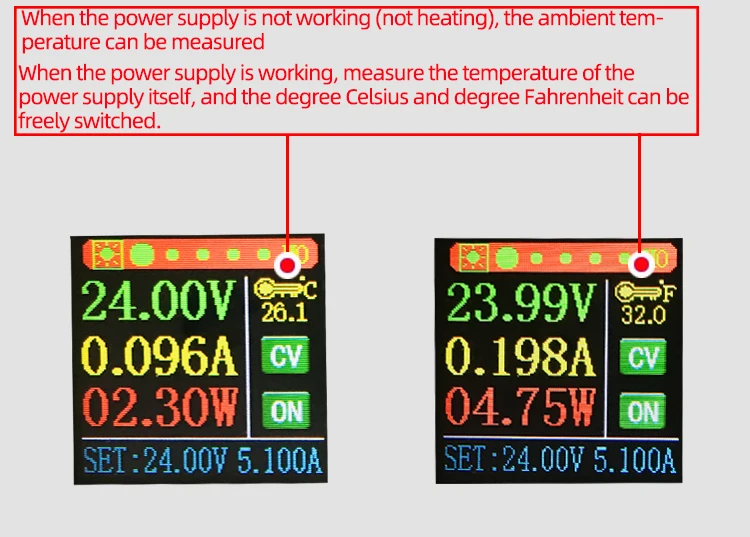

Detalles de la interfaz y las funciones clave:

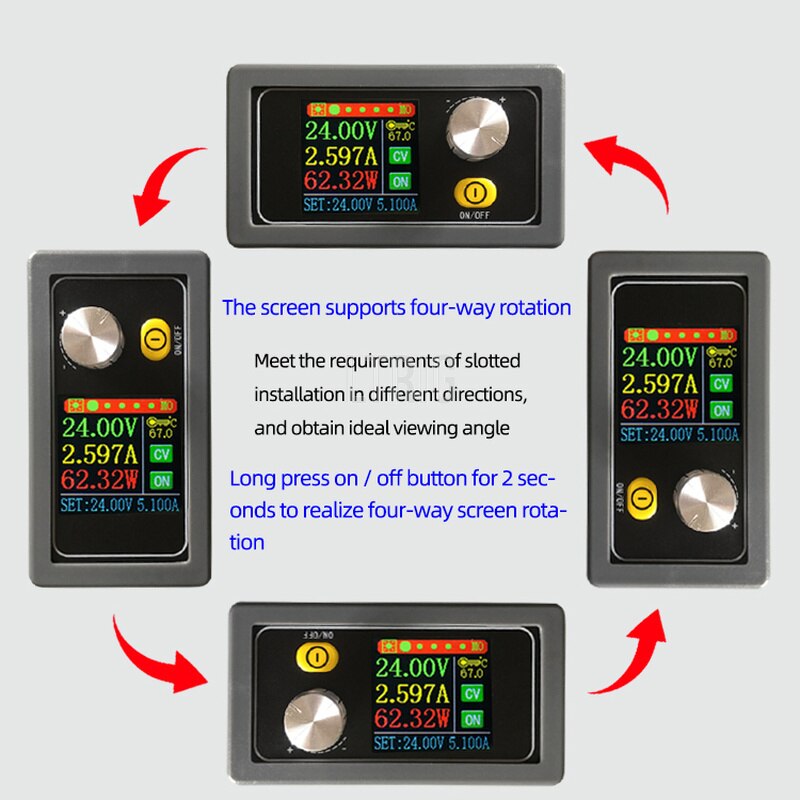

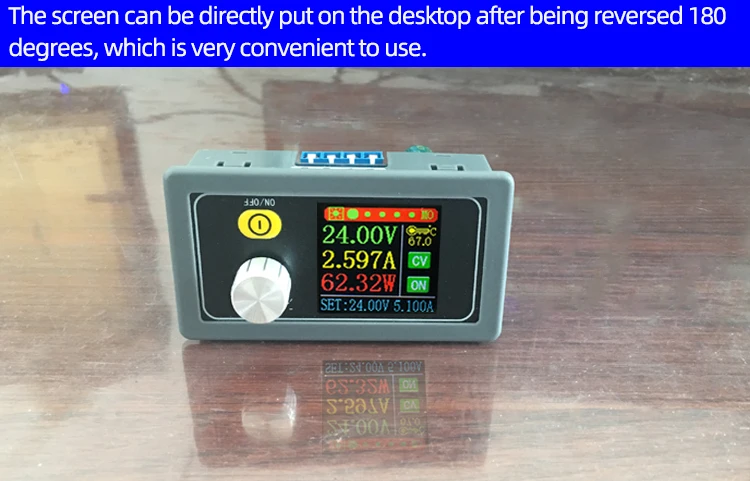

Presione brevemente el botón "ON/OFF" para encender y apagar la salida de alimentación, mantenga presionado el botón "on/off" durante 2 segundos, la pantalla puede girar, rotación de cuatro vías de 360 °. Gire el potenciómetro de codificación para girar la página rápidamente.

Presione brevemente la tecla del potenciómetro de código para activar el parámetro (voltaje/corriente) que se va a configurar;

Presione brevemente la tecla del potenciómetro de codificación para cambiar entre la selección completa y la selección de bits;

Cuando se selecciona todo, la pantalla azul y el voltaje se invertirá/corriente establecidos se cambiará a través del codificador giratorio;

Después de seleccionar la broca, la broca correspondiente se mostrará en azul inverso, y los parámetros se configurarán mediante un codificador giratorio;

Después de completar la configuración, mantenga pulsada la tecla del potenciómetro de codificación durante 2 segundos o más, y ninguna operación de tecla dejará automáticamente la configuración;

Todos los parámetros se guardan automáticamente después de salir.

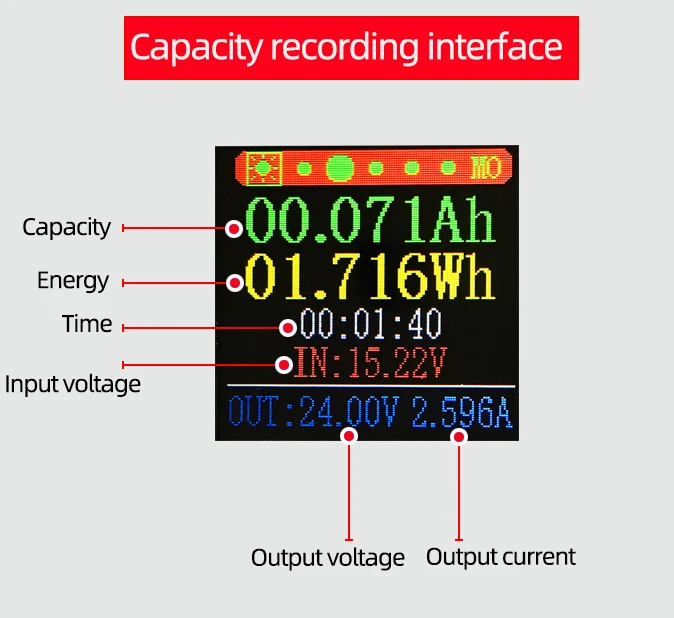

Presione la tecla del potenciómetro de codificación por un corto tiempo y seleccione "Capacidad/energía/tiempo" para todos. Después de seleccionar todo, el correspondiente se mostrará en azul inverso. Cambia los parámetros que se deben aclarar girando el codificador. Después de seleccionar, presione la tecla del potenciómetro de codificación por un corto tiempo para eliminar los parámetros correspondientes. Después de seleccionar, presione la tecla del potenciómetro de codificación durante mucho tiempo durante 2 segundos o más, y la operación sin teclas se irá automáticamente.


Presione brevemente la tecla del potenciómetro de codificación para activar el parámetro a configurar;
El interruptor del nombre de parámetro y la selección de bits se realiza pulsando brevemente la tecla del potenciómetro codificado;
Después de seleccionar el nombre del parámetro, el nombre del parámetro se mostrará en azul inverso, y el parámetro a establecer se cambiará girando el potenciómetro de codificación;
Después de seleccionar la broca, la broca correspondiente se mostrará en azul inverso, y los parámetros se configurarán mediante un codificador giratorio;
Después de completar la configuración, mantenga pulsada la tecla del potenciómetro de codificación durante 2 segundos o más, y ninguna operación de tecla dejará automáticamente la configuración;
Todos los parámetros se guardan automáticamente después de salir.
Descripción de la función de grupo de datos:
Se pueden guardar 10 grupos de datos de M0-M9. De manera predeterminada, el grupo de datos M0 se puede guardar. Mantén pulsada la tecla del potenciómetro de codificación durante 2 segundos en cualquier interfaz para llamar rápidamente al grupo de datos M1/M2, Y el número de serie del grupo de datos actual se mostrará en el índice de interfaz;
En la interfaz de configuración de parámetros de potencia, seleccione el grupo de datos y gire el potenciómetro de codificación para llamar al grupo de datos correspondiente;
Después de modificar y salir los parámetros del grupo de datos, los parámetros correspondientes se almacenarán en el grupo de datos actual de forma predeterminada.
Nota: La salida de alimentación está apagada por defecto después de cambiar el grupo de datos;
Establecer voltaje U-SET: 0,6-36V;
Establecer I-SET actual: 0-5.1A;
Protección de subtensión de entrada LVP por defecto: 4,8 V, autoajuste;
Protección contra sobretensión de salida OVP por defecto: 37V, se puede configurar por sí mismo;
Salida de protección contra sobrecorriente por defecto OCP: 5.2A, se puede configurar por sí mismo;
Salida sobre la protección de potencia OPP por defecto: 81W, Configuración automática;
Tiempo máximo de operación OHP: cuando el parámetro no esté configurado en 0, enciende esta función. Cuando la operación alcance el tiempo establecido, la potencia apagará automáticamente la salida;
Capacidad Máxima OAH: cuando el parámetro no es 0, encienda esta función, el parámetro establecido alcance cuando la capacidad, la potencia apagará automáticamente la salida;
Energía máxima OWH: cuando el parámetro no es 0, encienda esta función, el parámetro establecido alcance cuando la energía, la potencia se apagará automáticamente por la salida;
La función OHP / OAH / OWH puede realizar la sincronización/Fuente de alimentación cuantitativa.



Presione brevemente la tecla del potenciómetro de codificación para seleccionar/cambiar los parámetros a configurar. Después de la selección, los parámetros se mostrarán de forma inversa y los parámetros se configurarán girando el codificador;

Después de completar la configuración, mantenga pulsada la tecla del potenciómetro de codificación durante 2 segundos o más, y ninguna operación de tecla dejará automáticamente la configuración;

Todos los parámetros se guardan automáticamente después de salir.
