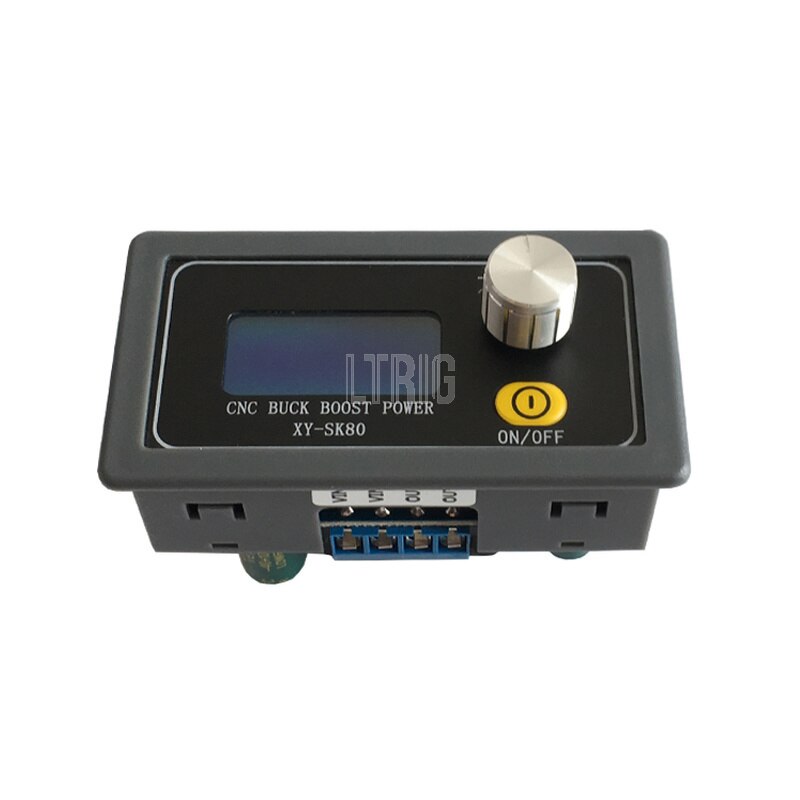

custom 1Pcs SK80 Adjustable Automatic Buck Module DC Constant Voltage Current Regulated Digital Control
custom 1Pcs SK80 Adjustable Automatic Buck Module DC Constant Voltage Current Regulated Digital Control
Regular price
$12.54 USD
Regular price
$14.54 USD
Sale price
$12.54 USD
Unit price
per
Couldn't load pickup availability
We are a manufacturer of electronic components, electronic modules for a large number of products.We are the factory!With more than 10 years of PCB development experience, the product quality is good, the price is excellent.A large number of wholesale sales of global buyers, welcome to purchase.
Productos destacados:
1. Voltaje y corriente ajustables digitalmente, conveniente y rápido, calidad industrial, alta precisión, se puede utilizar directamente en proyectos de ingeniería;
2. Usando LCD de potencia profesional, la interfaz es clara, el funcionamiento es muy simple y tiene un mecanismo de protección casi perfecto;
3 protección de Hardware: protección antirretroceso terminal de entrada, la conexión inversa no se quema; Protección de cortocircuito de terminal de salida, cortocircuito no se quema; El terminal de salida es antirretroceso, no se requiere ningún diodo antirretroceso adicional al cargar la batería;
4. PROTECCIÓN del Software: protección contra sobretensión (OTP), protección contra Sobrecorriente (OCP), protección contra sobretensión (OPP), protección contra sobrecalentamiento (OTP), protección contra subtensión de entrada (LVP);
5. Se puede configurar la tensión regulable predeterminada o el valor de corriente constante, que se puede ajustar rápidamente en varias aplicaciones;
6. El voltaje y la corriente se pueden bloquear para evitar un mal funcionamiento.
7. Lleno de materiales, rendimiento estable y amplia gama de usos.

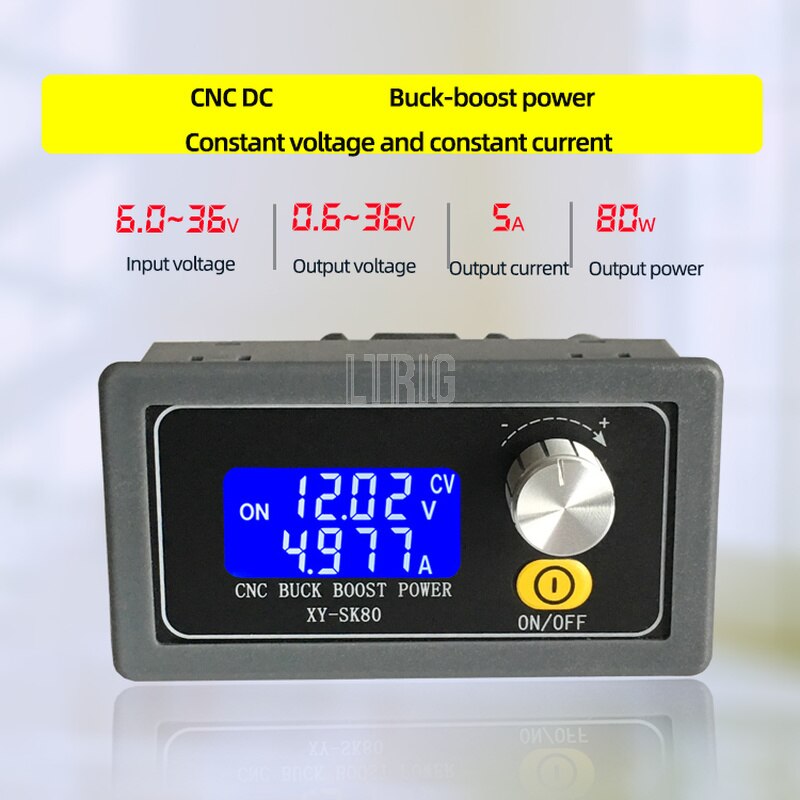

1. Parámetros del producto:
Voltaje de entrada: DC6.0V-36V (under-4.7V tiene protección contra subtensión LVP, se recomienda utilizar un voltaje de entrada superior a 7V, cuando el voltaje de entrada es inferior a 7V, la potencia de salida se reducirá, cuanto menor sea el voltaje de entrada, menor será la potencia de salida)
Tensión de salida: DC0.6V-36V
Corriente de salida: 0-5.100A
Potencia de salida: Bajo disipación de calor natural 80W
Precisión del voltaje: ± 0.5% + 1 byte, resolución: 0,01 V, precisión calibrada de fábrica
Precisión de la corriente: ± 0.5% + 3 bytes, resolución: 0.001A, precisión calibrada de fábrica
Eficiencia de conversión: aproximadamente 88%
Arranque suave: Sí
Protección de conexión inversa de entrada: Sí, la conexión inversa no se quema
Anti-reflujo en la salida: Sí, se puede conectar directamente a la batería
Protección de cortocircuito de salida: Sí, la salida se puede acortar directamente
Protección de temperatura (OTP): Sí, 100 ℃
Frecuencia de funcionamiento: 180KHZ
Después de configurar a CC, el valor de corriente constante se ajusta de forma predeterminada. Al conducir el LED, la atenuación rápida se puede lograr girando el posicionador de código, ¡lo cual es muy conveniente!

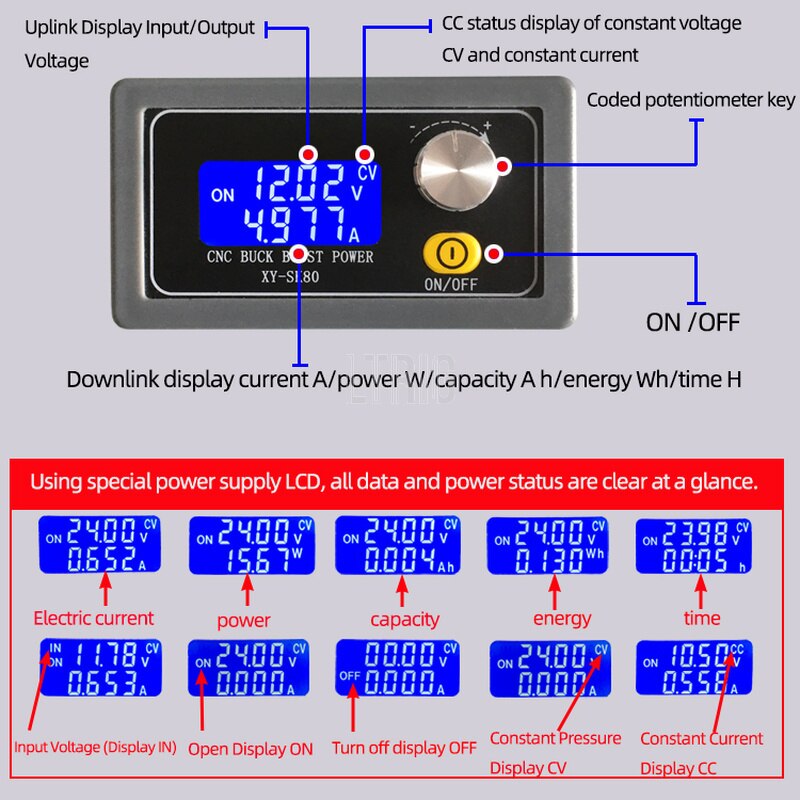

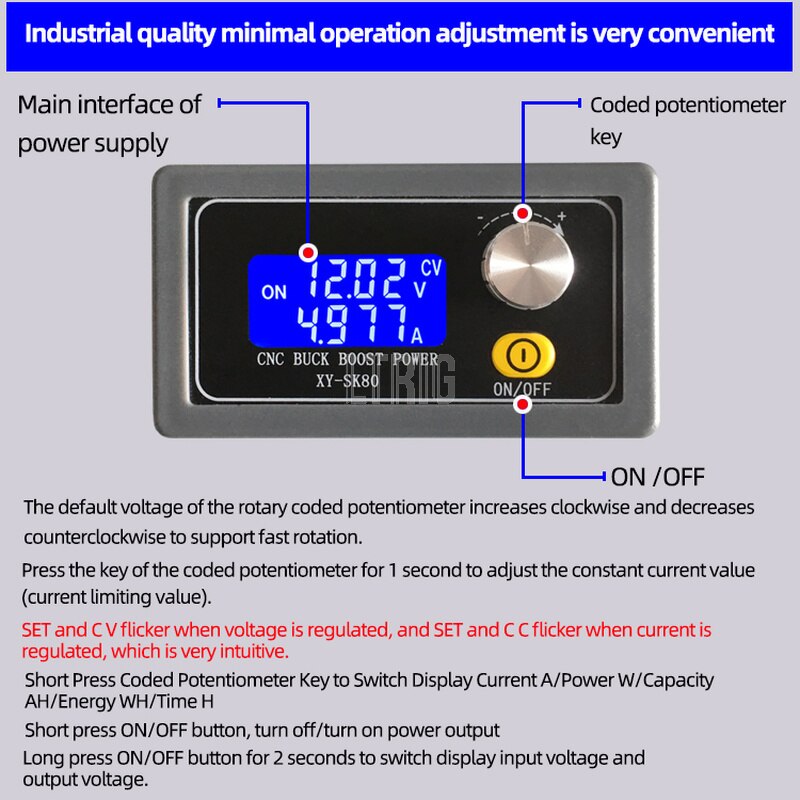

2. Instrucciones de funcionamiento de la interfaz de configuración:
2,1 Presione y mantenga presionado el botón del Codificador rotativo durante 3 segundos para entrar en la interfaz de configuración;
2,2 Ajuste el tamaño del parámetro girando el potenciómetro codificado, soporte de rotación rápida (aumento/disminución rápido), presione brevemente el botón del potenciómetro giratorio para cambiar el parámetro a ajustar;
2,3 En la interfaz máxima capacidad (OAH) /máxima energía (OPH) /tiempo máximo de funcionamiento (OHP), presione brevemente el botón "ON / OFF" para seleccionar la función correspondiente para encender o apagar, si se apaga, mostrará "----";
2,4 En la interfaz de parámetros de capacidad máxima (OAH) /energía máxima (OPH), mantenga presionado el botón "ON / OFF" para seleccionar el rango de capacidad (9.999Ah / 99.99Ah / 999.9Ah/9999999999ah, 9.999Wh / 99.99Wh / 999.9Wh/999999wh);
2,5 Después de completar la configuración de parámetros, presione y mantenga presionado el botón del potenciómetro del codificador durante 3 segundos para salir de la interfaz de configuración, y los parámetros de configuración se guardarán automáticamente;
3. Este producto tiene una función de bloqueo:
Presione y mantenga presionado el botón del potenciómetro de codificación durante 5 segundos para bloquear el voltaje y la corriente establecidos para evitar un mal funcionamiento. Después del bloqueo, presione y mantenga presionado el botón del potenciómetro de código durante 5 segundos para desbloquear.
4 aplicaciones:
4,1 Utilizado como fuente de potencia de impulso buck común con protección contra sobretensión/sobrecorriente/sobrepotencia/sobrecalentamiento/subtensión;
(1) establezca el valor de voltaje.
(2) configure el valor de corriente constante (valor de protección contra sobrecorriente); (por ejemplo, el valor de corriente constante fijo es de 3,00 a, entonces la corriente máxima cuando utilice el producto solo puede alcanzar 3A, Y la pantalla LCD mostrará "CC" cuando la corriente alcance el estado 3A, de lo contrario la pantalla LCD" CV "Estado")

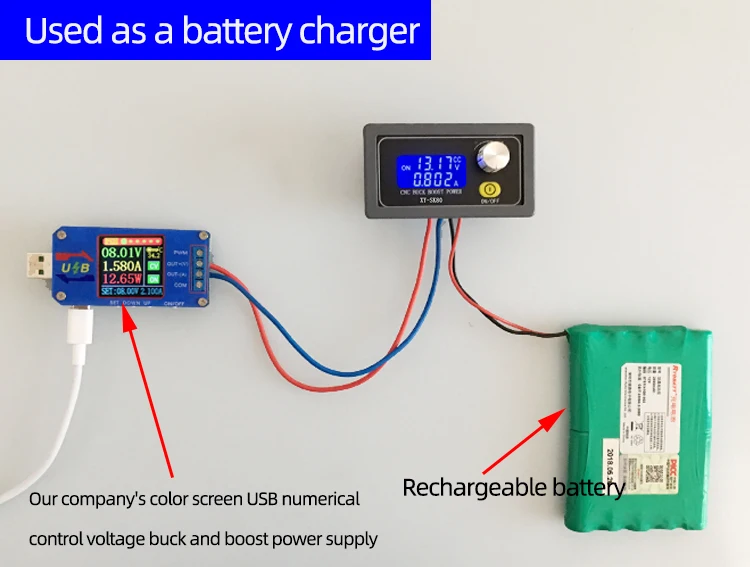

4,2 Uso como cargador de batería
Los artículos sin la función de corriente constante no se pueden utilizar para cargar la batería. Debido a la gran diferencia de voltaje entre la batería agotada y el cargador, la corriente de carga es demasiado grande y la batería está dañada. Carga actual, cuando la carga alcanza un cierto nivel, cambiará automáticamente a carga de voltaje constante.
(1) determina el voltaje de carga del flotador y la corriente de carga de la batería recargable; (si el parámetro de la batería de litio es 3,7 V / 2200mAh, entonces el voltaje de carga del flotador es 4,2 V, si se trata de una batería recargable de 12V, el voltaje de carga del flotador generalmente se establece 14V más o menos)
(2) en condiciones sin carga, configure el valor de voltaje para que el voltaje de salida alcance el voltaje de carga del flotador; (si la batería de litio de 3,7 V está cargada, ajusta el voltaje de salida a 4,2 V)
(3) en condiciones sin carga, establezca un valor de corriente constante (corriente de carga de la batería);
(4) Conecte la batería y cargue.

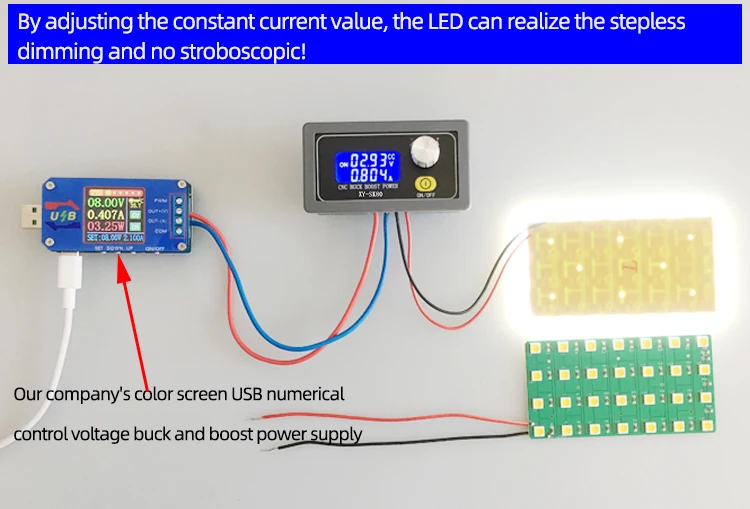

4,3 Uso de LED controlador de corriente constante
(1) determina la corriente de funcionamiento y el voltaje máximo de funcionamiento del LED que necesitas conducir;
(2) en condiciones sin carga, establezca el valor de voltaje y el valor actual para que el voltaje de salida alcance el voltaje de funcionamiento máximo y la corriente del LED;
(3) Conecte el LED y pruebe la máquina.
Este producto puede darse cuenta de la regulación continua del LED ajustando el valor de corriente constante (entre 0-corriente de funcionamiento), ¡sin estroboscópico!
5 función detallada
5,1 capacidad/energía/tiempo de funcionamiento estadísticas:
Las estadísticas se inician automáticamente después de encender la energía. El valor del último estado se muestra después de apagar la alimentación. La grabación se reinicia automáticamente después de encender la alimentación de nuevo. En la interfaz correspondiente, mantén pulsado el botón On/OFF durante 3 segundos. Los datos correspondientes se borran automáticamente.
5,2 establecer capacidad máxima/energía máxima/tiempo de funcionamiento máximo
¡5.2.1! Establecer la capacidad máxima (OAH) /energía (OPH): Cuando la función OAH / OPH está activada, cuando la capacidad/energía estadística es mayor que la capacidad/energía máxima fijada, la potencia apagará automáticamente la salida y parpadeará "OAH" / 'OPH'; Después de levantar la alarma, Las estadísticas de capacidad/energía se eliminan automáticamente;
¿5.2.2? Establece el tiempo máximo de descarga (OHP): Cuando se activa la función OHP, cuando el tiempo de funcionamiento de la fuente de alimentación es mayor que el tiempo máximo de descarga establecido, la fuente de alimentación apaga automáticamente la salida y parpadea "OHP"; Después de que se libere la alarma OHP, las estadísticas de tiempo se eliminan automáticamente;
Esta función puede conseguir una fuente de alimentación cuantitativa/temporizada.
Nota: Cuando las funciones OAP / OPH y OHP no se encienden, la fuente de alimentación registrará automáticamente la capacidad/energía y el tiempo de funcionamiento. Después de encender las funciones OAH / OPH y OHP, la fuente de alimentación se apaga automáticamente después de alcanzar el valor establecido; El tiempo de funcionamiento está en modo de Cuenta atrás;
6 precauciones:
6,1 La entrada del módulo está prohibida y el circuito de salida es cortocircuito, de lo contrario la función de corriente constante no es válida.
6,2 Asegúrese de que la potencia de la fuente de alimentación sea siempre mayor que la potencia requerida por la carga de salida.
6,3 Si el producto quiere salir a carga completa, la potencia de entrada debe ser de 15V ~ 36V, la potencia es superior a 100W, cuanto menor sea el voltaje de entrada, menor será la potencia de salida, límite de corriente de entrada: máximo 7A, más de 7A, El producto no podrá funcionar durante mucho tiempo.
6,4 El módulo tiene una función de protección de bajo voltaje de entrada. El valor predeterminado es de aproximadamente 4,7 V. Cuando sea inferior a este valor, la salida se desconectará automáticamente. Cuando el voltaje es superior a 4,7 V,
La salida se restaurará automáticamente. Cuando la corriente de entrada es relativamente grande, no ignore el voltaje parcial en el cable de entrada).
