10-DOF Imu Sensor Module Voor Raspberry Pi Pico, Onboard ICM20948 En LPS22HB Chip Custom PCB sat receiver pcba Custom

10-DOF Imu Sensor Module Voor Raspberry Pi Pico, Onboard ICM20948 En LPS22HB Chip Custom PCB sat receiver pcba Custom

$20.00 USD
$60.00 USD $20.00 USD
Sale Sold out


BESCHRIJVING

Raspberry Pi Pico Is NIET inbegrepen.



10-DOF IMU Sensor Module Voor Raspberry Pi Pico, Onboard ICM20948 En LPS22HB Chip
10-DOF IMU Sensor Module   Voor Pico

Bevat 9-As Motion Sensor ICM20948 En Baroceptor LPS22HB

Kenmerken In EEN Oogopslag

De Pico-10DOF-IMU Is een IMU sensor uitbreiding module gespecialiseerd voor Raspberry Pi Pico. Het bevat sensoren inclusief gyroscoop, accelerometer, magnetometer, baroceptor, en gebruikt I2C bus voor communicatie.

Gecombineerd met de Raspberry Pi Pico, het kan worden gebruikt om verzamelen omgeving sensing data zoals temperatuur en luchtdruk, of om gemakkelijk DIY een robot die detecteert motion gebaar en oriëntatie.

  • Standaard Raspberry Pi Pico header, ondersteunt Raspberry Pi Pico serie
  • Onboard ICM20948 (3-assige gyroscoop, 3-assige versnellingsmeter, en 3-as magnetometer) voor detecteren motion gebaar oriëntatie en magnetische veld
  • Onboard LPS22HB luchtdruk sensor, voor sensing de atmosferische druk van de omgeving
  • Wordt geleverd met ontwikkeling middelen en handleiding (Raspberry Pi Pico C/C + + en MicroPython voorbeelden)
Specificaties
BEDRIJFSSPANNING 5V
ACCELEROMETER Resolutie: 16-bit
Meetbereik (configureerbaar): ± 2, ± 4, ± 8, ± 16g
Bedrijfsstroom: 68.9uA
GYROSCOOP Resolutie: 16-bit
Meetbereik (configureerbaar): ± 250, ± 500, ± 1000, ± 2000 °/sec
Bedrijfsstroom: 1.23mA
MAGNETOMETER Resolutie: 16-bit
Meetbereik: ± 4900µT
Bedrijfsstroom: 90uA
BAROCEPTOR Meetbereik: 260 ~ 1260hPa
Meetnauwkeurigheid (gewone temperatuur): ± 0.025hPa
Meten snelheid: 1Hz - 75Hz

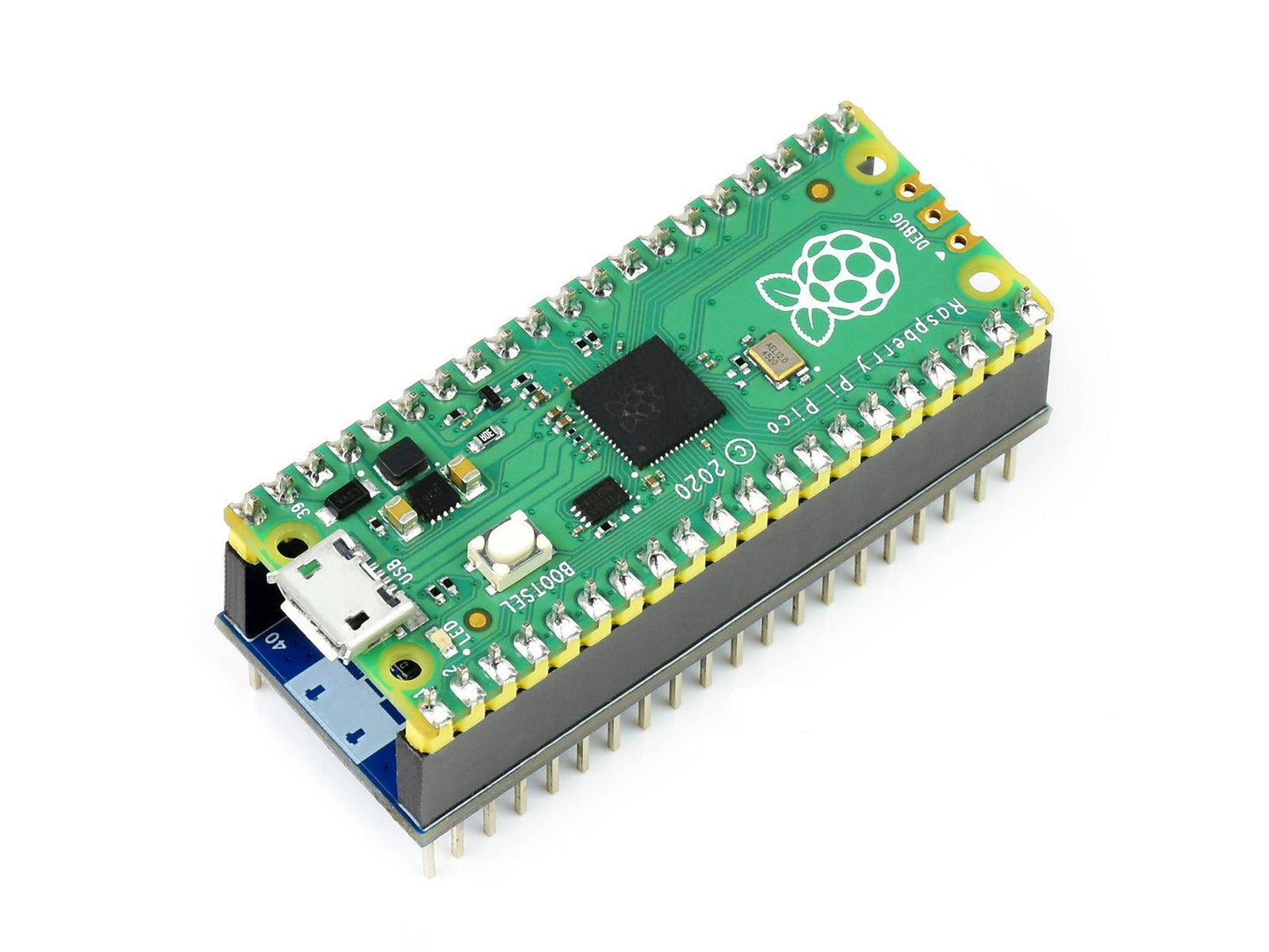

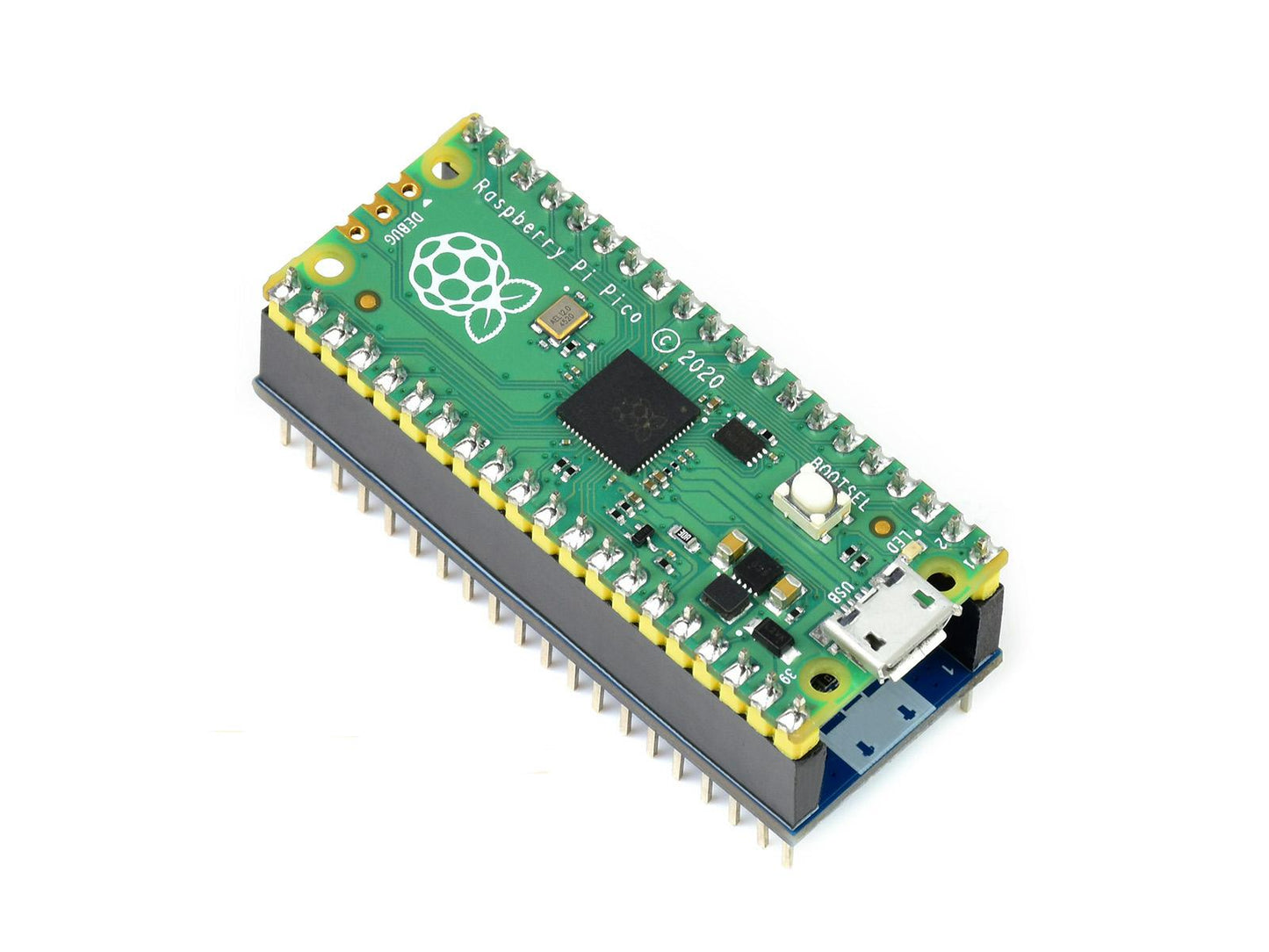

Raspberry Pi Pico Header Compatibiliteit

Onboard Vrouwelijke Pin Header Voor Directe Bevestiging Aan Raspberry Pi Pico
Stapelbaar Ontwerp

Raspberry Pi Pico  Is NIET inbegrepen.

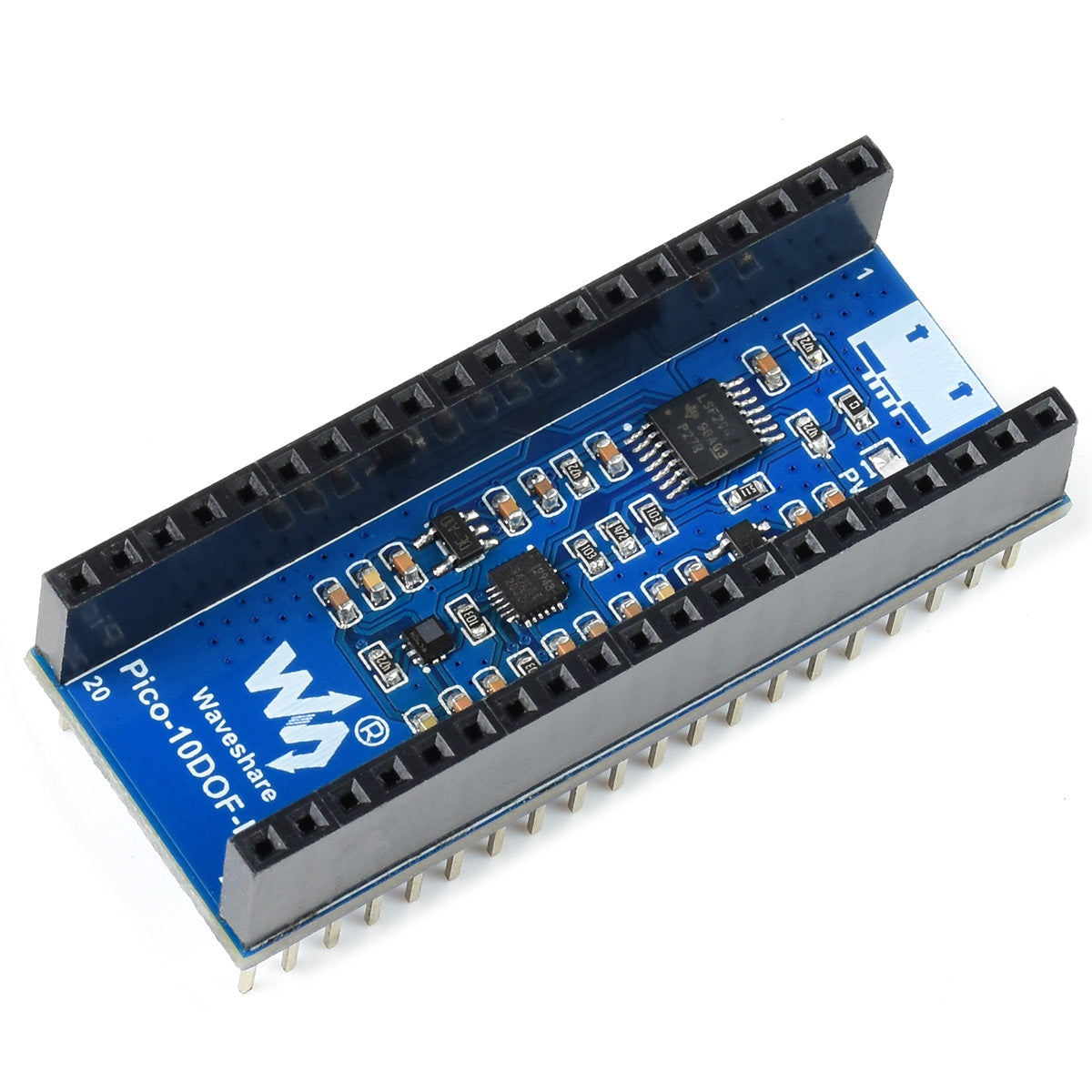

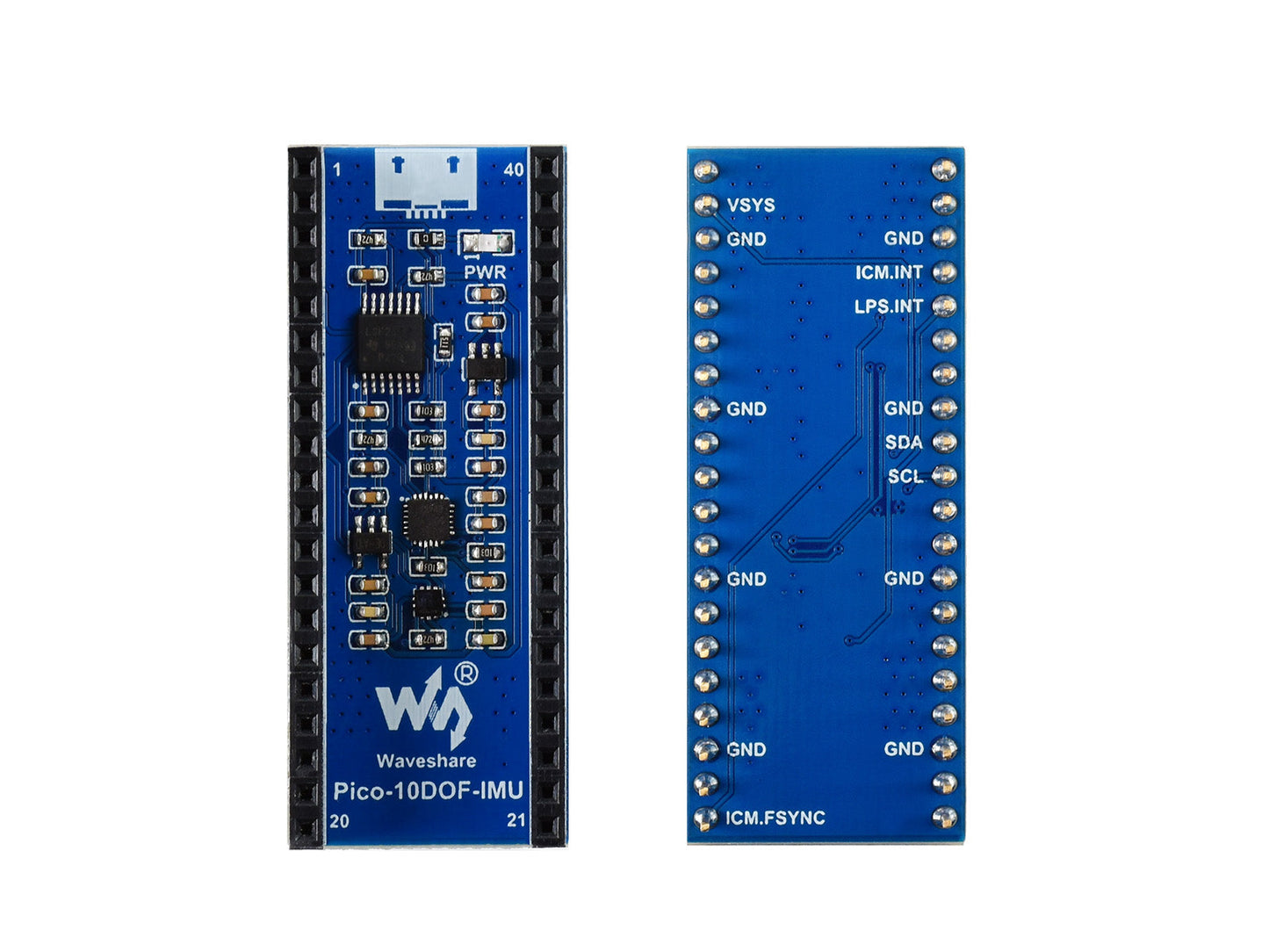

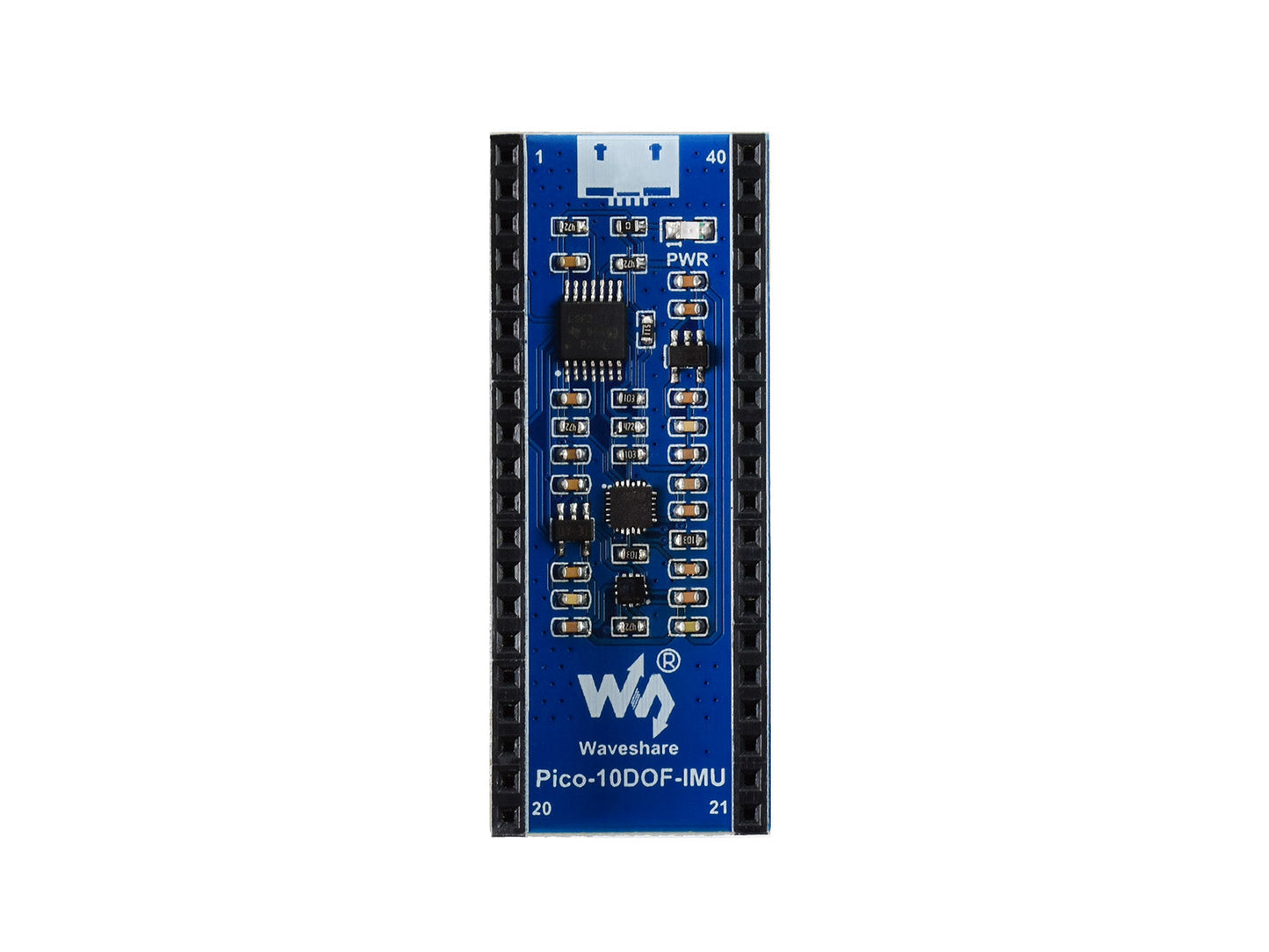

Wat Op Board
  1. ICM20948
    9-as motion sensor, I2C bus
  2. LPS22HB
    Luchtdruk sensor, I2C bus
  3. RT9193-33
    3.3V lineaire voltage regulator
  4. LSF0204PWR
    4-ch spanning vertaler

  1. RT9193-18
    1.8V lineaire voltage regulator
  2. Power indicator
  3. Raspberry Pi Pico header
    Voor bevestiging aan Raspberry Pi Pico, stapelbaar ontwerp

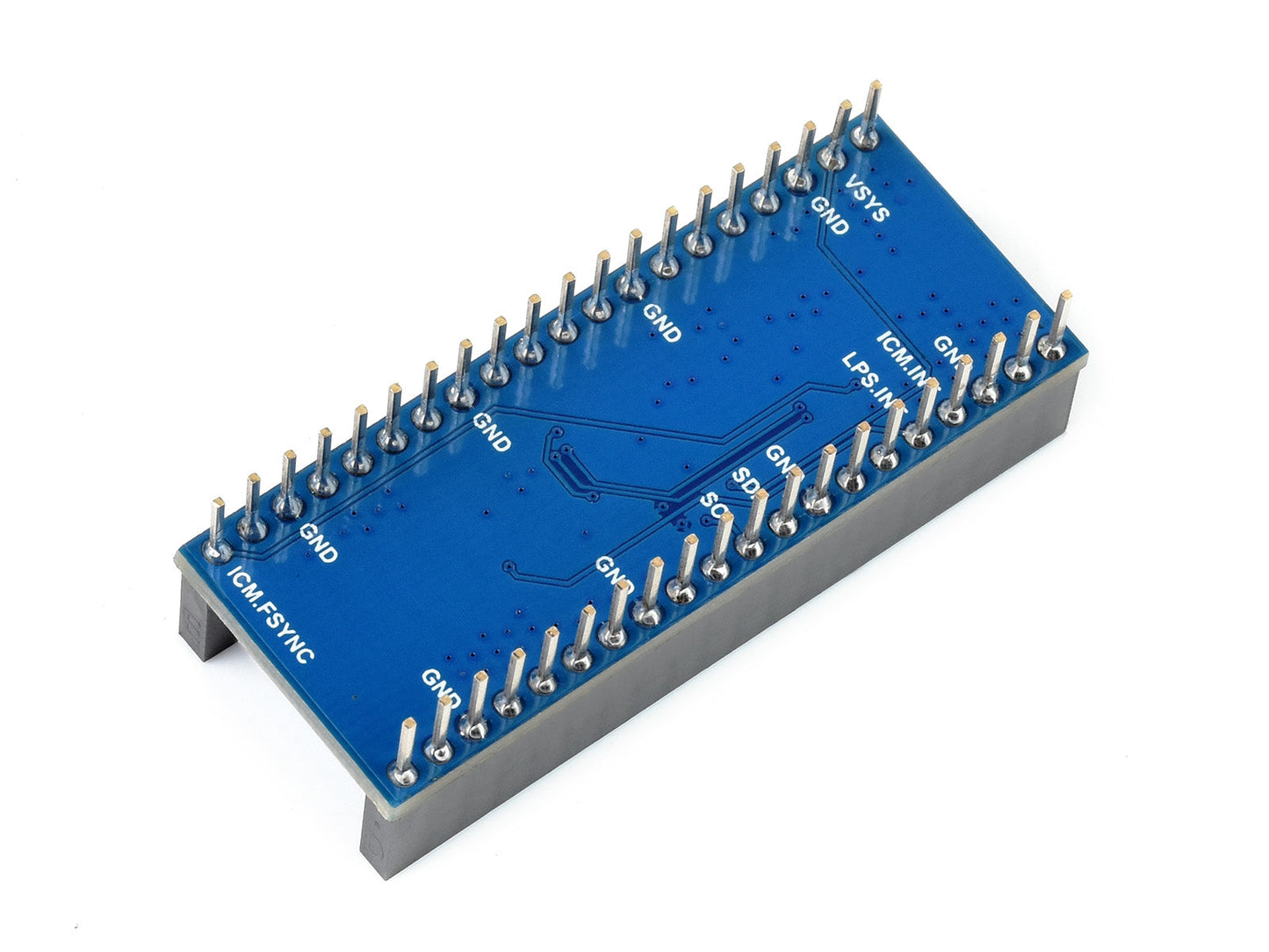

Pinout Definition
Outline Afmetingen


PAKKET INHOUD

Gewicht: 0.01 kg

  1. Pico-10DOF-IMU x1

1
