1.28Inch Ronde Lcd Display Module 65K Rgb Kleuren 240x240 Resolutie, spi Interface Custom PCB pcba electronic lock Custom
1.28Inch Ronde Lcd Display Module 65K Rgb Kleuren 240x240 Resolutie, spi Interface Custom PCB pcba electronic lock Custom
BESCHRIJVING

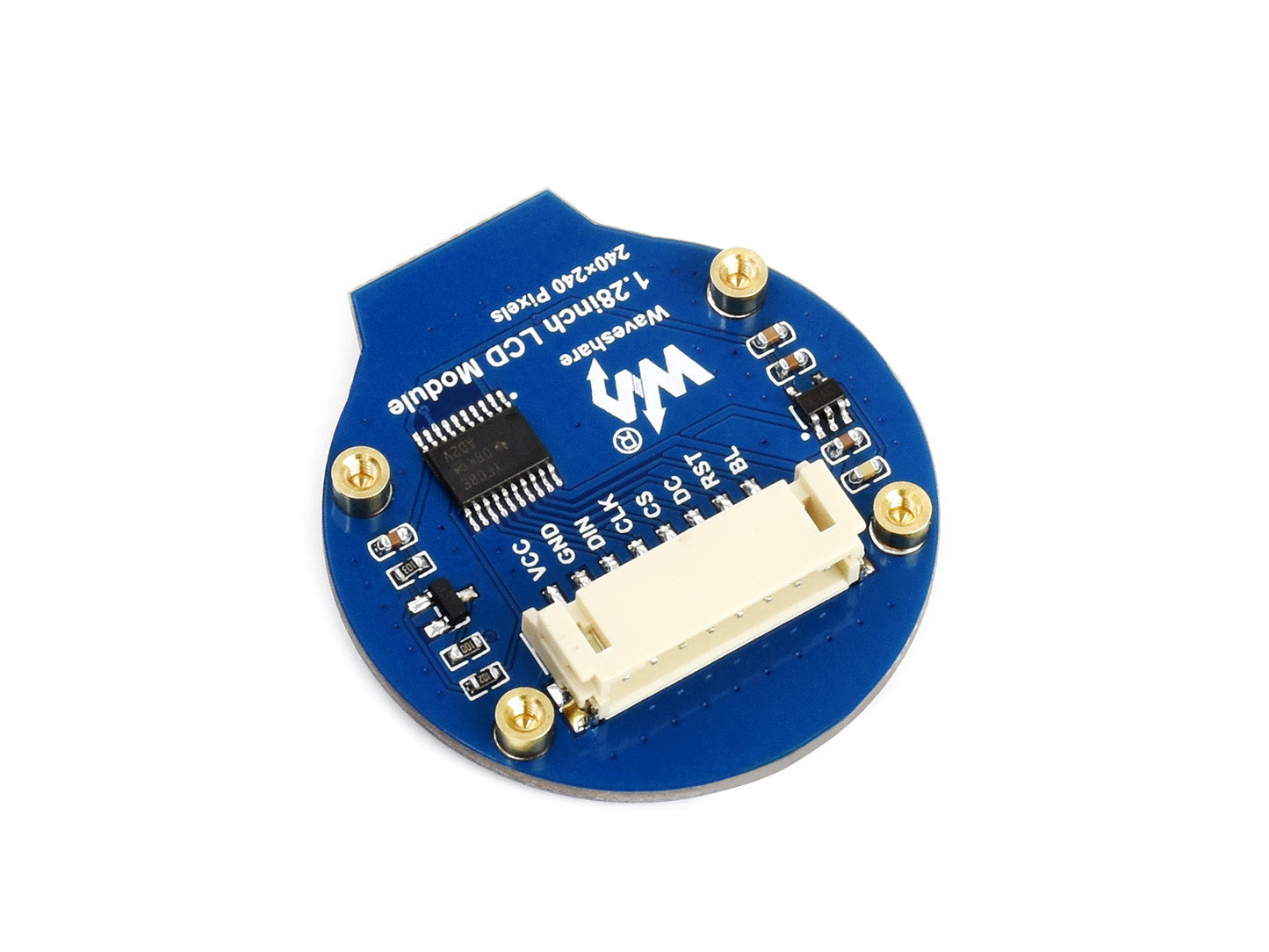

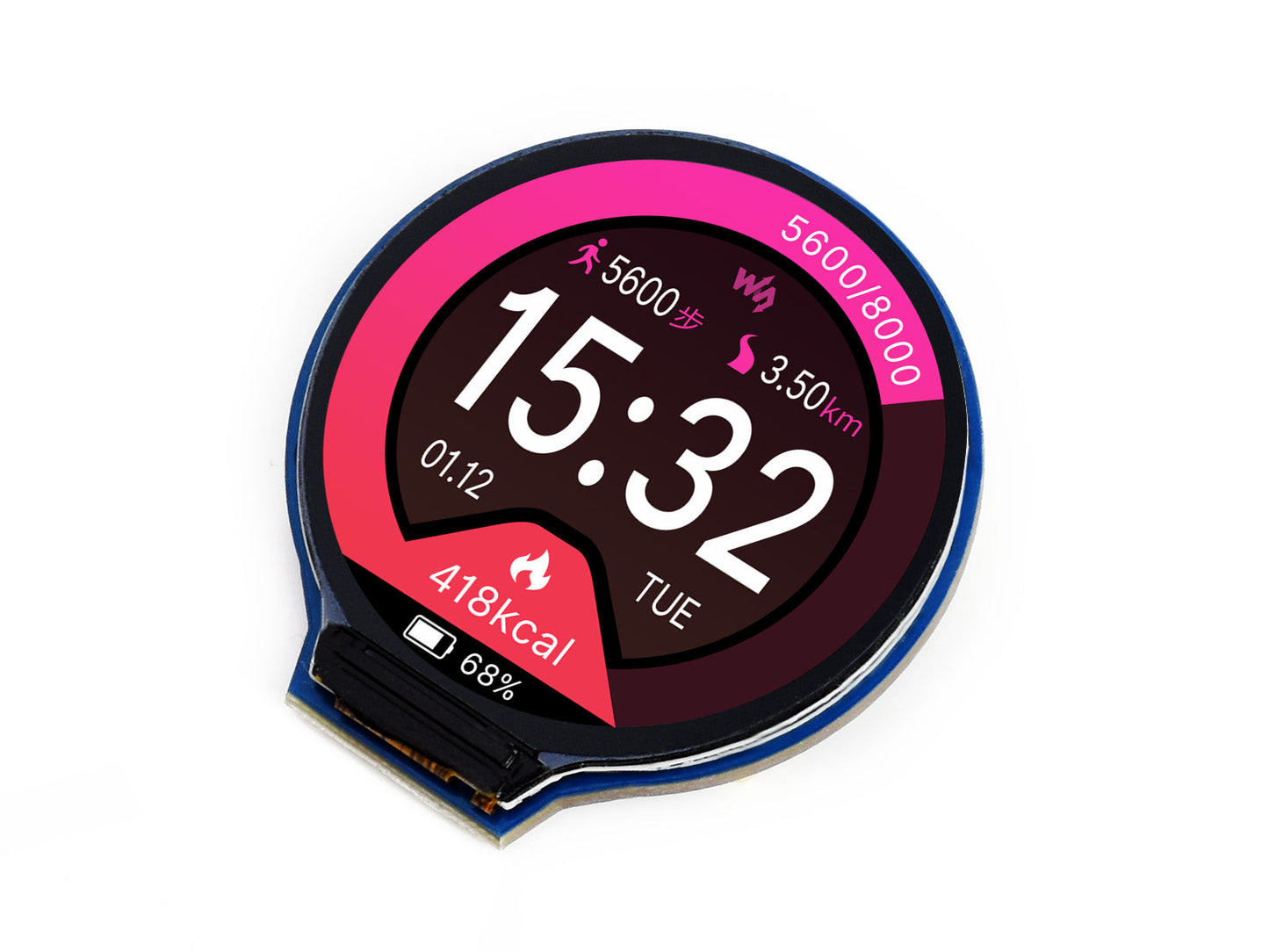

1.28inch Ronde LCD Display Module, 65K RGB Kleuren, 240 × 240 Resolutie, Spi-interface
Embedded GC9A01 Driver, Gebruik SPI Bus
Wordt geleverd met voorbeelden voor Raspberry Pi, Ard, STM32, etc.
-
Size1.28"
-
Resolutie240 × 240
-
Display Kleur65K RGB
-
InterfaceSPI
-
DriverGC9A01
-

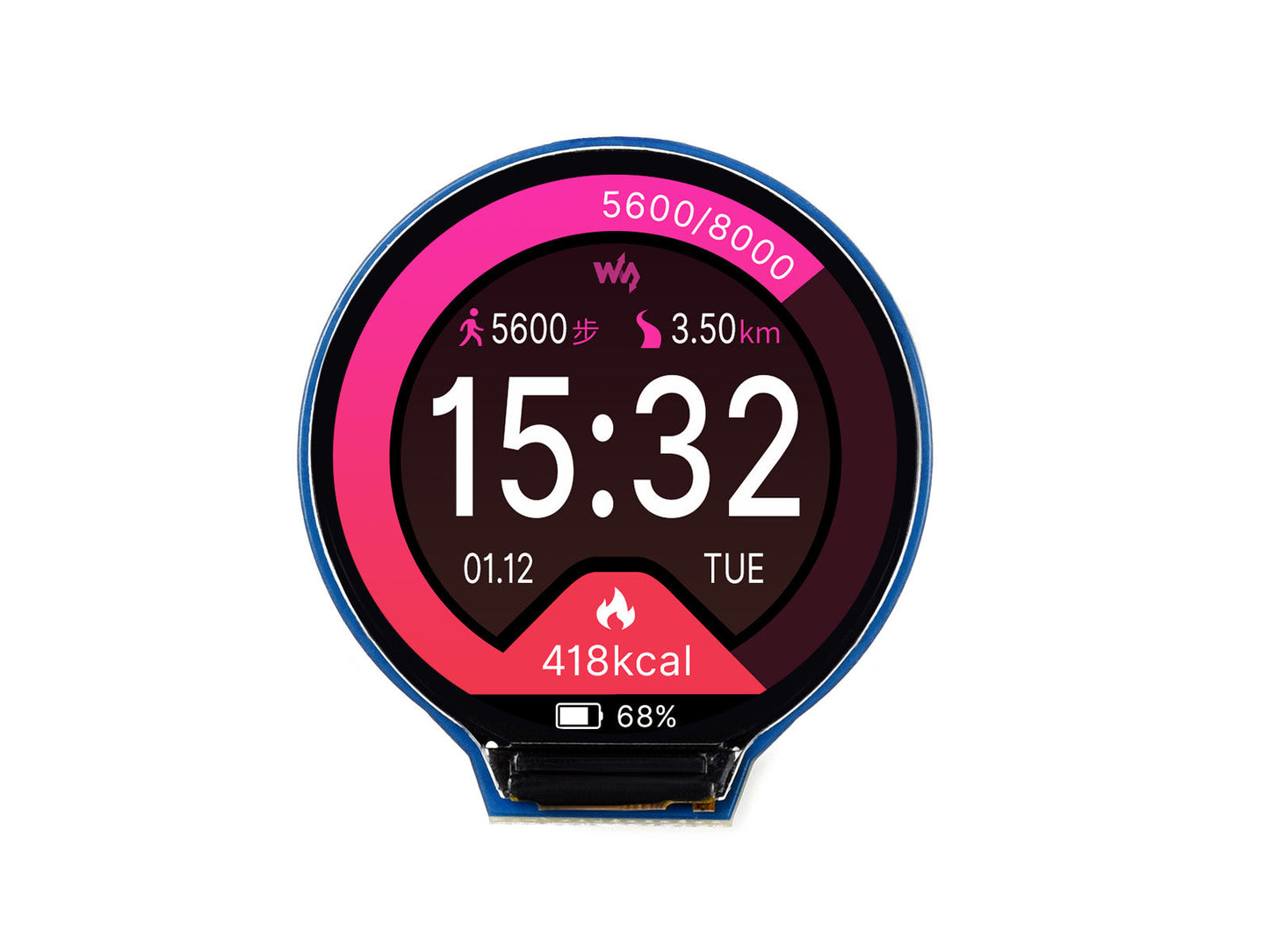

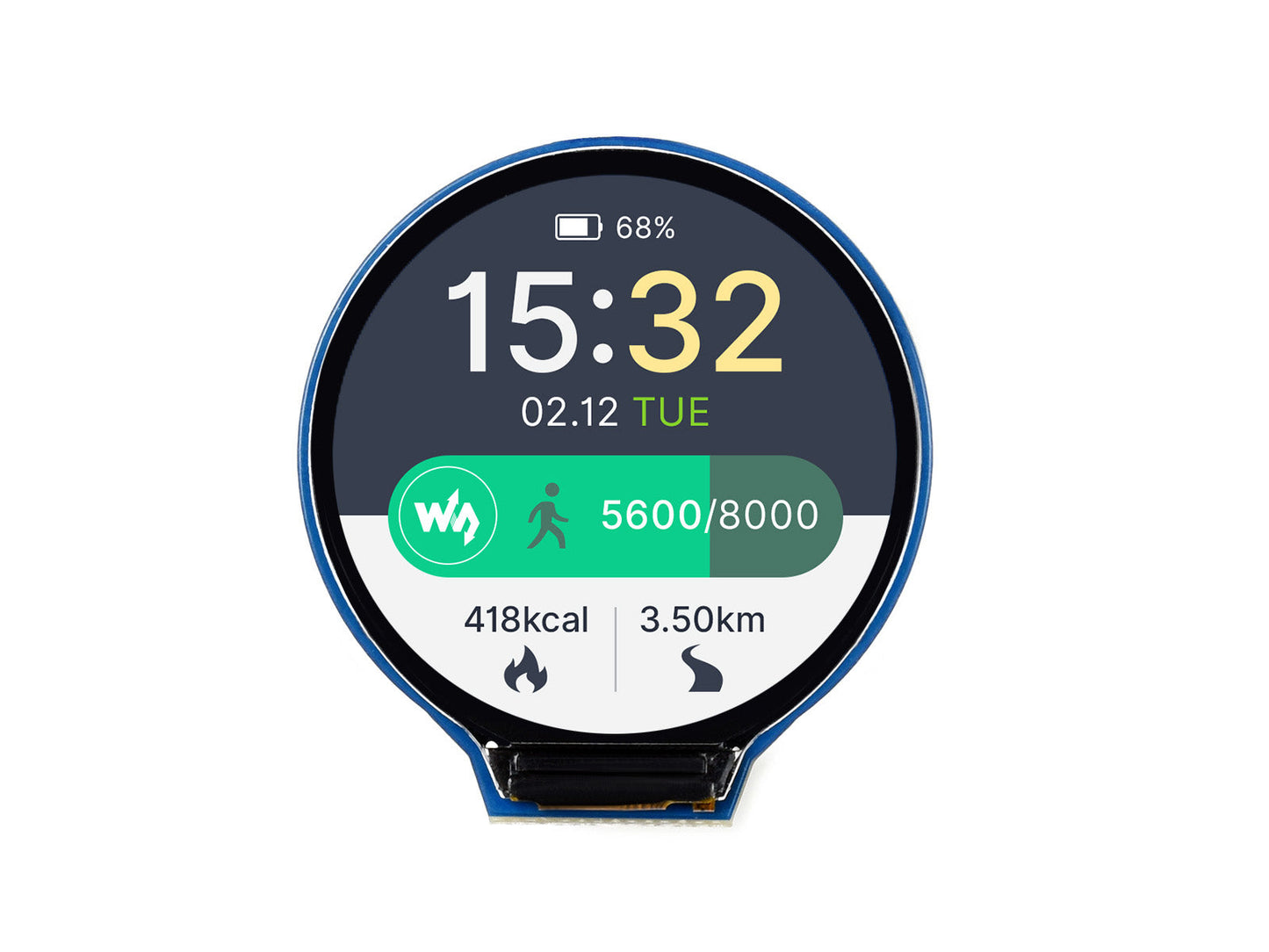

240 × 240 resolutie, 65K RGB kleuren, clear en kleurrijke weergave effect
-
Spi-interface, minimaliseert nodig IO pinnen, ondersteunt controller boards zoals Raspberry Pi/Jetson Nano/Ard/STM32
-
Wordt geleverd met ontwikkeling middelen (voorbeelden voor Raspberry Pi/Ard/STM32)
BEDRIJFSSPANNING | 3.3V / 5V | RESOLUTIE | 240 × 240 pixels |
COMMUNICATIE INTERFACE | 4-wire SPI | DISPLAY SIZE | Φ32.4mm |
DISPLAY | IPS | PIXEL SIZE | 0.135 × 0.135mm |
DRIVER | GC9A01 | AFMETINGEN | 40.4 × 37.5mm Φ37.5mm |
Ondersteunt Controller Boards Zoals Raspberry Pi/Jetson Nano/Ard/STM32
VCC | Power (3.3V / 5V input) |
GND | Grond |
DIN | SPI data input |
CLK | SPI klok input |
CS | Chip selectie, lage actieve |
DC | Data/Command selectie (hoge voor data, laag voor commando) |
RST | Reset, lage actieve |
BL | Backlight |
Aansluiten Met Raspberry Pi

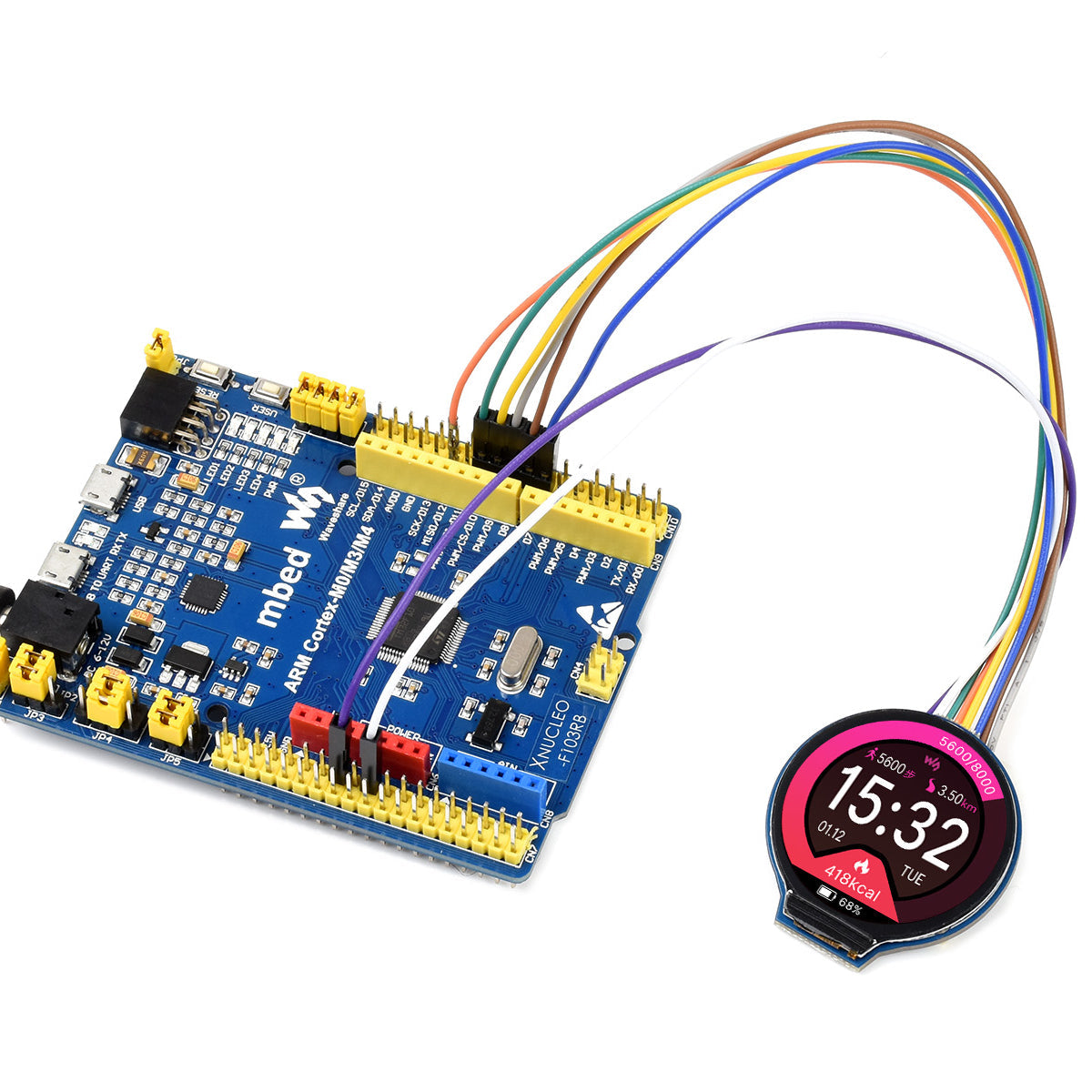

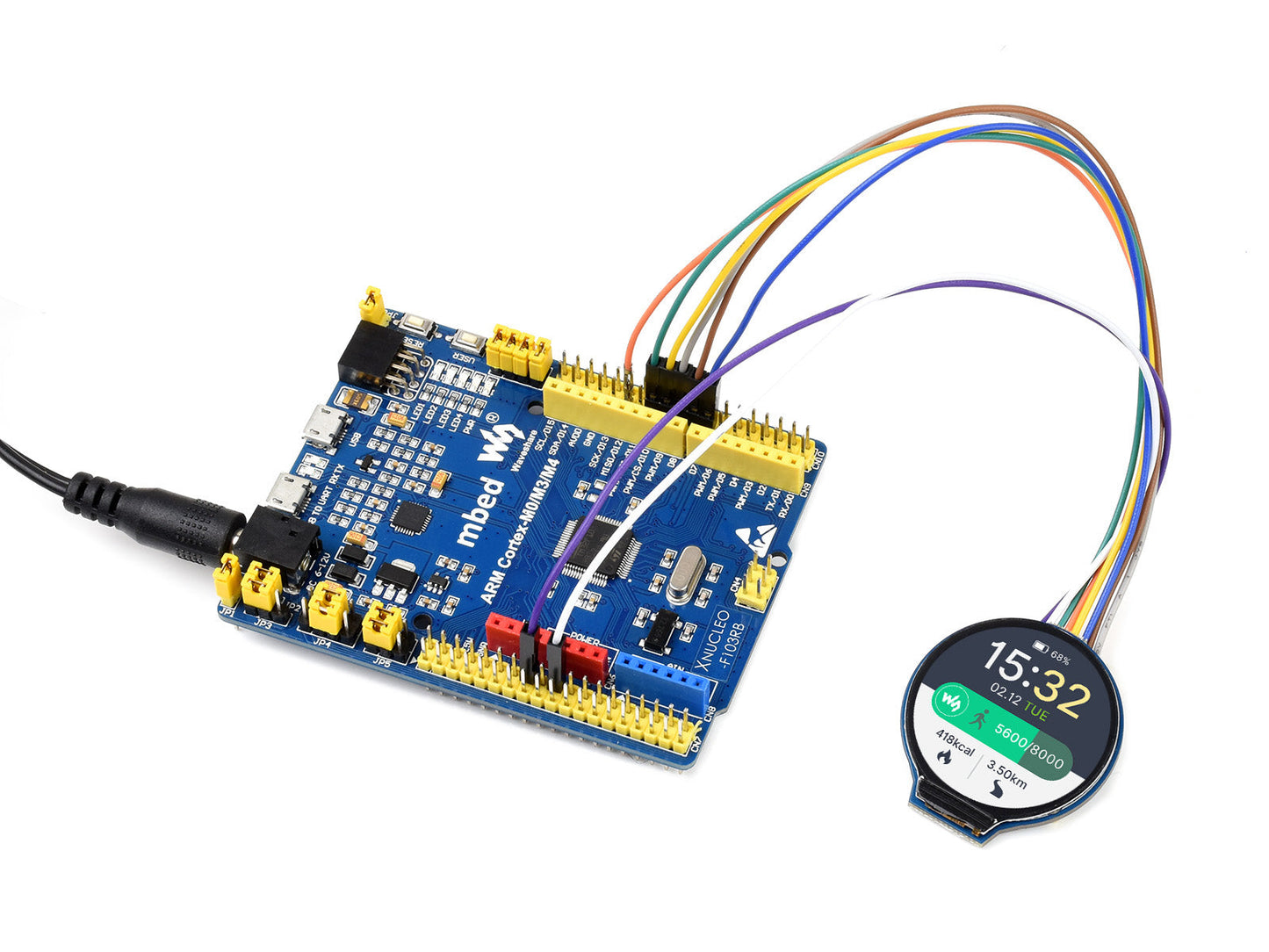

Aansluiten Met Ard Board
Selectie Gids
DEEL NUMMER | TYPE | KLEUR | RESOLUTIE | DISPLAY SIZE (MM×MM) | INTERFACES | DRIVER | DIMENSIE (MM×MM) | PINHEADER |
0.91inch OLED Module | OLED | Wit | 128 × 32 | 22.38 × 5.58 | I2C | SSD1306 | 36.0 × 12.5 | PH2.0 connector |
0.95inch RGB OLED (EEN) | OLED | 65K kleurrijke | 96 × 64 | 20.14 × 13.42 | SPI(4-wire SPI) | SSD1331 | 31.7 × 37.0 | Angled/horizontale |
0.95inch RGB OLED (B) | OLED | 65K kleurrijke | 96 × 64 | 20.14 × 13.42 | SPI(4-wire SPI) | SSD1331 | 31.7 × 37.0 | Recht/verticale |
0.96inch LCD Module | IPS | 65K kleurrijke | 160 × 80 | 21.70 × 10.80 | 4-wire SPI | ST7735S | 32.5 × 26.0 | PH2.0 connector |
0.96inch OLED (EEN) | OLED | 1/4 geel sectie, 3/4 blauw sectie | 128 × 64 | 21.7 × 11.2 | 3-wire SPI, 4-wire SPI, I2C | SSD1306 | 33.0 × 33.5 | Angled/horizontale |
0.96inch OLED (B) | OLED | 1/4 geel sectie, 3/4 blauw sectie | 128 × 64 | 21.7 × 11.2 | 3-wire SPI, 4-wire SPI, I2C | SSD1306 | 33.0 × 33.5 | Recht/verticale |
1.14inch LCD Module | IPS | 65K kleurrijke | 240 × 135 | 24.91 × 14.86 | 4-wire SPI | ST7789 | 35.0 × 32.0 | PH2.0 connector |
1.28inch LCD Module | IPS | 65K kleurrijke | 240 × 240 | Φ32.4mm | 4-wire SPI | GC9A01 | 40.4 × 37.5 | PH2.0 connector |
1.3inch LCD Module | IPS | 65K kleurrijke | 240 × 240 | 23.40 × 23.40 | 4-wire SPI | ST7789 | 45.0 × 31.0 | PH2.0 connector |
1.3inch OLED (EEN) | OLED | Blauw | 128 × 64 | 29.42 × 14.7 | 3-wire SPI, 4-wire SPI, I2C | SH1106 | 40.5 × 37.5 | Angled/horizontale |
1.3inch OLED (B) | OLED | Blauw | 128 × 64 | 29.42 × 14.7 | 3-wire SPI, 4-wire SPI, I2C | SH1106 | 40.5 × 37.5 | Recht/verticale |
1.3inch OLED Module (C) | OLED | Wit | 64 × 128 | 14.70 × 29.42 | 4-wire SPI, I2C | SH1107 | 30.0 × 39.5 | PH2.0 connector |
1.5inch OLED Module | OLED | Wit (16 grijstinten) | 128 × 128 | 26.86 × 26.86 | 4-wire SPI, I2C | SSD1327 | 44.5 × 37.0 | PH2.0 connector |
1.5inch RGB OLED Module | OLED | 65K kleurrijke | 128 × 128 | 26.86 × 26.86 | 3-wire SPI, 4-wire SPI | SSD1351 | 44.5 × 37.0 | PH2.0 connector |
1.54inch LCD Module | IPS | 65K kleurrijke | 240 × 240 | 27.72 × 27.72 | 4-wire SPI | ST7789 | 50.0 × 35.0 | PH2.0 connector |
1.8inch LCD Module | TFT | 65K kleurrijke | 128 × 160 | 34.50 × 28.30 | 4-wire SPI | ST7735S | 56.5 × 34.0 | PH2.0 connector |
2inch LCD Module | IPS | 262K kleurrijke | 240 × 320 | 30.60 × 40.80 | 4-wire SPI | ST7789 | 58.0 × 35.0 | PH2.0 connector |
2.4inch LCD Module | TFT | 65K kleurrijke | 240 × 320 | 36.72 × 48.96 | 4-wire SPI | ILI9341 | 70.5 × 43.3 | PH2.0 connector |
Opmerking: de 0.96inch OLED bestaat uit 1/4 geel bovenste gedeelte en 3/4 blauw onderste gedeelte, niet een gewone dual-color display.
PAKKET INHOUD
Gewicht:0.015 kg
-
1.28inch LCD Module x1
-
PH2.0 8PIN 20cm kabel x1
